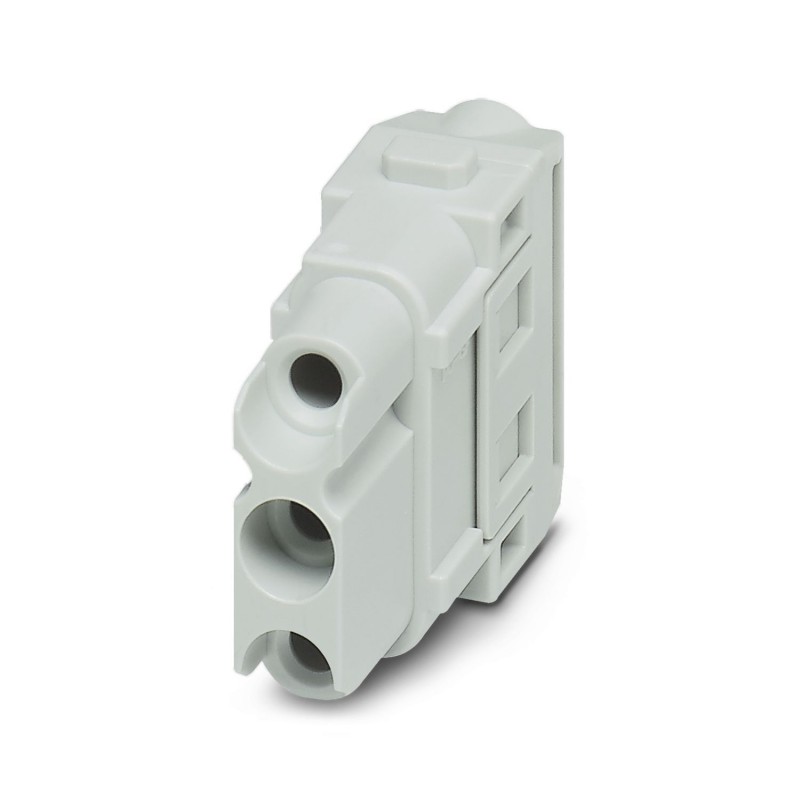

HC-M-03-CT-F 1414359 PHOENIX CONTACT Inserti modulo contatti, Numero di poli: 3, Tipo di contatto: Socket, t..
HC-M-03-CT-F
1414359
PHOENIX_CONTACT
5
Inserti modulo contatti, Numero di poli: 3, Tipo di contatto: Socket, tecnologia di connessione: Connessione di set, la Tensione, dimensioni: 690 V, Corrente di dimensionamento: 40, connessione Sezione:1,5 mm2 ... 10 mm2-Applicazione: Potenza
Modulo di inserimento contatti, numero di poli: 3, contatti di potenza: 3, contatti di comando: 0, femmina, collegamento crimpato, 500 V, 40 A, 1,5 mm² ... 6 mm², Applicazione: Potenza
Modulo portacontatti, numero poli: 3, contatti di potenza: 3, contatti di comando: 0, Femmina, Connessione a crimpare, 500 V, 40 A, 1,5 mm2 ... 6 mm2, applicazione: Potenza
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Per custodia HEAVYCON di tipo B6 - B48, cornici portamoduli HC-M-B...MF-... necessario, contatti a crimpare CK4,0......, contatti a crimpare non inclusi nella fornitura. |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Per lo smontaggiodei contatti a crimpare è necessariol'utensile UNIFOX RT-CK 4.0(Cod. Art. 1072064). Su ogni vano contatti "C" è indicata la posizione delle molle di tenuta dei contatti con due siglature nere sul lato connessione. L'utensile viene inserito opportunamente orientato dal lato connessione mediante il contatto, in modo che tocchi entrambe le molle di tenuta. In seguito utilizzare fino a battuta.Non ruotare l'utensile utilizzato. Spingere il conduttore con l'utensile dal lato connessione fuori dal corpo isolante. |
| Tipo di prodotto | Inserto portacontatti modulare |
| Serie | HC-M-03 |
| Applicazione | Potenza |
| Numero di poli | 3 |
| Piano d'inserimento | 3 |
| Numerazione contatto | 1 - 3 |
| Numero di punti di connessione modulo | 1 |
| Numero contatti di potenza | 3 |
| Numero contatti di comando | 0 |
| Tipo contatto | tornito |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 1,5 mm² ... 6 mm² |
| Sezione di collegamento AWG | 16 ... 8 |
| Lunghezza di spelatura nei singoli conduttori | 9 mm (per 1,5 ... 2,5 mm²) |
| 14 mm (per 4 mm²...6 mm²) | |
| Disegno quotato |  |
| Larghezza | 34,2 mm |
| Altezza | 44,7 mm |
| Lunghezza | 14,6 mm |
| Caratteristiche meccaniche | |
| Altezza custodia minima | 52 mm |
| Diametro contatto | 4 mm |
| Contatti tensione di dimensionamento (III/2) | 830 V |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente nominale | 40 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 3 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 3 |
| diametro del contatto maschio (EF007320) | 4 mm |
| corrente nominale In (EF008250) | 40 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 500 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 14.6 mm |
| altezza (EF000040) | 34.1 mm |
| profondità (EF000049) | 44.7 mm |
