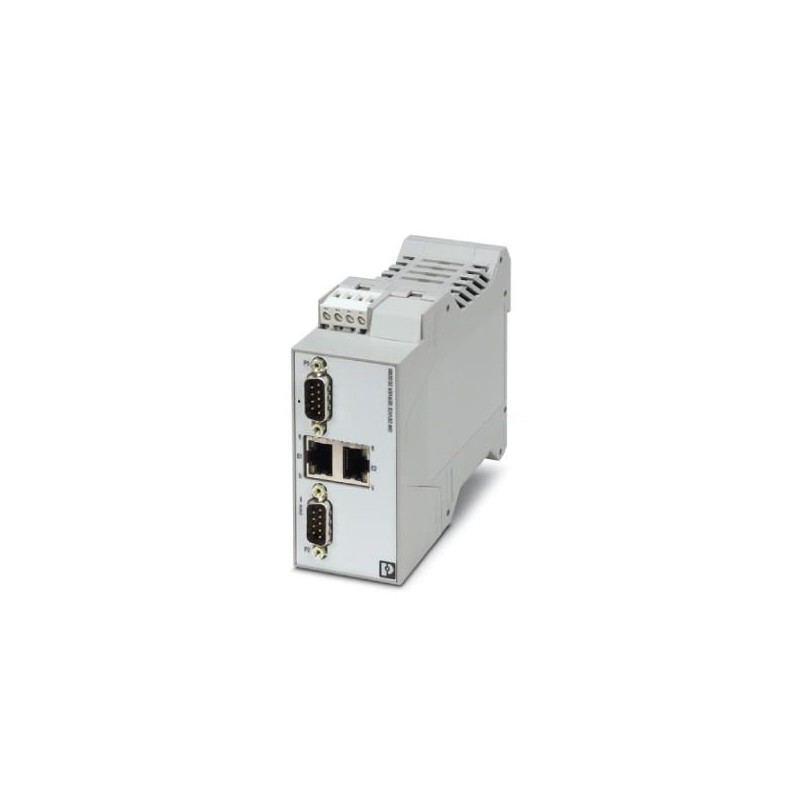

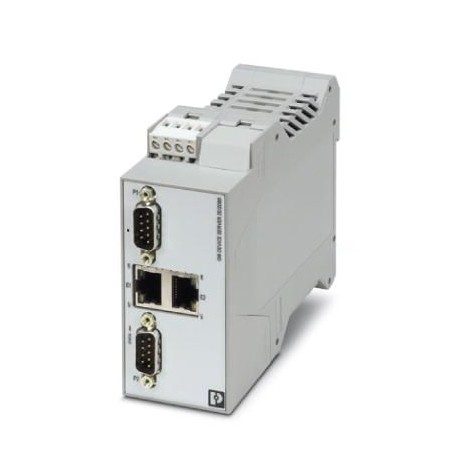

GW MODBUS TCP/RTU 2E/2DB9 2702766 PHOENIX CONTACT Convertitore d’interfaccia
GW MODBUS TCP/RTU 2E/2DB9
2702766
PHOENIX_CONTACT
Convertitore d’interfaccia
Il gateway di collegamento GW MODBUS TCP/RTU... converte i dati seriali Modbus RTU o ASCII in Modbus TCP. È compatibile con computer client o server seriali. Comprende due porte RJ45 e due porte D-SUB 9.
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702766 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC323 - |
| Pagina catalogo | Pagina 343 (C_6_2017) |
| GTIN | 4055626339337 |
| Peso per pezzo (confezione esclusa) | 217,000 g |
| Numero tariffa doganale | 85176200 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Posizione elevata | < 2000 m |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
Generalità
| Separazione galvanica | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tensione di prova interfaccia dati/interfaccia dati | 1,5 kVeff(50 Hz, 1 min) |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissione disturbi | EN 61000-6-4 |
| Peso netto | 217 g |
| Materiale custodia | PA 6.6 |
| Colore | grigio |
| MTBF | 68,1 Anni (Standard Telcordia, temperatura: 25 °C, carico: 50%, fattore ambientale = 1,0) |
| 45,4 Anni (Standard Telcordia, temperatura: 40 °C, carico: 50%, fattore ambientale = 1,5) | |
| Conformità | CE conforme |
| UL, USA | UL 61010-1 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
Alimentazione
| Range tensione di alimentazione | 10,8 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON) |
|---|---|
| Max. corrente assorbita | 100 mA (24 V DC) |
| Corrente assorbita tipica | 88 mA (24 V DC) |
| Sezione conduttore flessibile max. | 2,50 mm² |
| Sezione conduttore flessibile min. | 0,20 mm² |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
Interfacce seriali
| Interfaccia 1 | Modbus/TCP |
|---|---|
| Interfaccia | Ethernet |
| Numero porte | 2 |
| Collegamento | Connettore femmina RJ45, schermato |
| Lunghezza di trasmissione | ≤ 100 m (twisted pair schermato) |
| Protocolli | Modbus RTU, Modbus ASCII, Modbus/TCP |
| Protocolli ausiliari | ARP, DHCP (client), PING |
| Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
| Interfaccia 2 | Modbus RTU / ASCII |
| Interfaccia | RS-232 |
| Numero collegamenti | 2 |
| Collegamento | Connettore maschio D-SUB 9 |
| Formato dati/Codifica dati | 5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota |
| Lunghezza di trasmissione | 15 m |
| Pinning | |
| Controllo del flusso dati/protocollo | Software Handshake, Xon/Xoff o Hardware Handshake RTS/CTS |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Interfaccia 3 | Modbus RTU / ASCII |
| Interfaccia | RS-422 |
| Numero collegamenti | 2 |
| Collegamento | Connettore maschio D-SUB 9 |
| Formato dati/Codifica dati | 5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota |
| Lunghezza di trasmissione | ≤ 1200 m |
| Resistenza terminale | |
| 120 Ω (configurabile) | |
| Pinning | |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Interfaccia 4 | Modbus RTU / ASCII |
| Interfaccia | RS-485 |
| Numero collegamenti | 2 |
| Collegamento | Connettore maschio D-SUB 9 |
| Formato dati/Codifica dati | 5/6/7/8 bit di dati, 1/2 bit di arresto, parità nessuna/precisa/non precisa/marcata/vuota |
| Resistenza terminale | 120 Ω (configurabile) |
| Pinning | |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 | |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Norme/Disposizioni | EN 55022, EN 55024 |
| Conformità | CE conforme |
| UL, USA | UL 61010-1 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 2 |
| numero di interfacce HW seriali RS422 (EF003022) | 2 |
| numero di interfacce HW seriali RS485 (EF003023) | 2 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| con separazione del potenziale (EF003272) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 115 mm |
