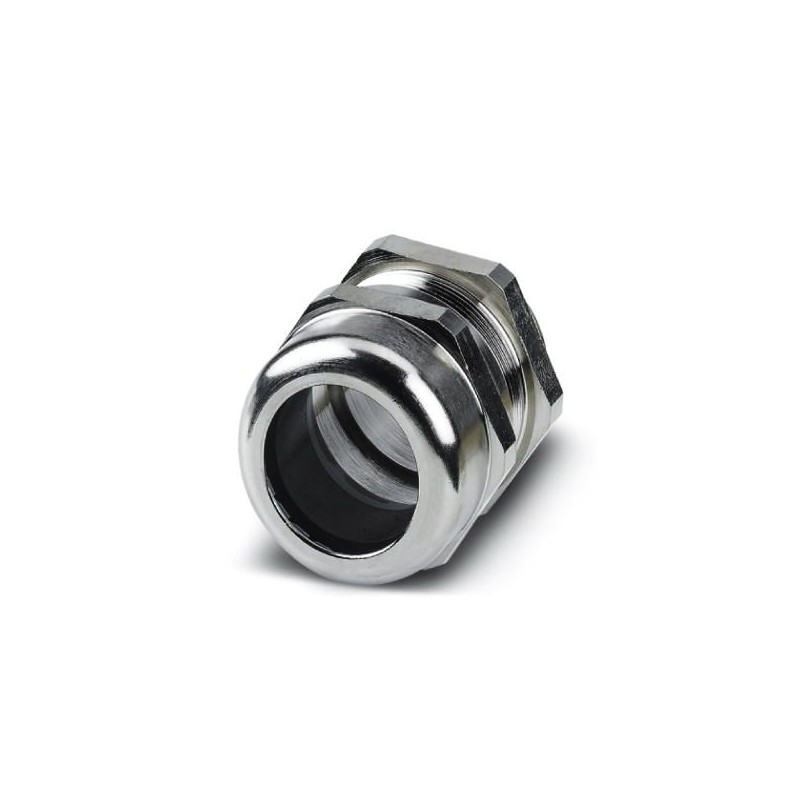

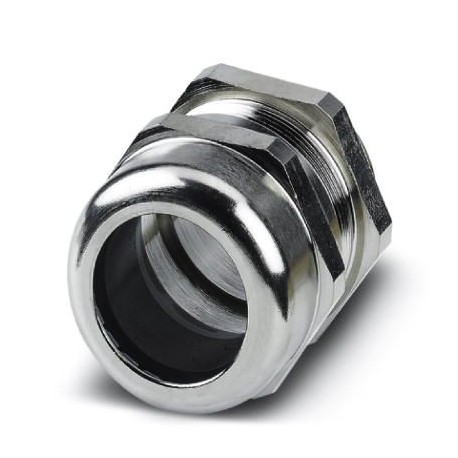

G-INS-M63-E68N-NNES-S 1424531 PHOENIX CONTACT Pressacavo
G-INS-M63-E68N-NNES-S
1424531
PHOENIX_CONTACT
Pressacavo
Pressacavo, materiale di collegamento a vite: ottone, nichelato, diametro esterno del cavo 37 mm ... 53 mm, schermatura: no, filettatura di collegamento: M63 x 1,5, colore: argento, con O-ring
sistemi di introduzione per cavi/conduttori > Pressacavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti quattro mila cinque cento trenta uno |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 696 (C-2-2017) |
| GTIN | 4055626374369 |
| Peso per Pezzo (escluso imballaggio) | 489.000 g |
| Personalizzato numero di tariffa | Settanta quattro millioni cento novanta nove mila nove cento novanta |
| Paese di origine | TR (Turchia) |
Dimensioni
| Lunghezza | 60 mm |
|---|---|
| Chiave a brugola, il dado e la | 75 mm |
| Chiave a brugola, supporto | 75 mm |
| Esagono quota angolare | 70 mm |
| Lunghezza della filettatura | 10 mm |
| Di alimentazione attraverso il foro di diametro | 63.1 mm ... 63,3 mm |
| Esterno diametro del cavo | 37 mm 53 mm ... |
Condizioni ambientali
| Grado di protezione | IP69 |
|---|---|
| IP68 (5 bar, 30 min.) | |
| IP66 | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (statico) |
Generale
| No. di conduttori | Uno |
|---|---|
| Pressacavo in materiale | Ottone nichelato |
| Materiale, inserire | Poliammide 6 |
| Cavo materiale di tenuta | Neoprene |
| Il materiale della guarnizione | Perbunan (O-ring) |
| Schermato | no |
| Tipo filettatura di connessione lato | M63 x 1,5 |
| Tipo filettatura sul lato connessione | M63 |
| Coppia | 25 Nm (dado) |
| 25 Nm (boccola) | |
| Colore | argento |
| Categoria di impatto | Sette |
| Esecuzione di scarico della trazione. | Un |
| Istruzioni di montaggio | 1) Montare il raccordo a vite del supporto nell'alloggiamento mediante la corretta coppia di serraggio 2) Inserire il cavo di alimentazione 3) Serrare il dado utilizzando la corretta coppia di serraggio |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta nove mila cento noveeCl@ss 6.0Venti sette millioni cento quaranta nove mila centoeCl@ss 7.0Venti sette millioni cento quaranta nove mila cento noveeCl@ss 8.0Venti sette millioni cento quaranta nove mila cento noveeCl@ss 9.0Venti sette millioni cento quaranta quattro mila quattro cento trenta due
| Caratteristica | Valore |
|---|---|
| tipo di filettatura (EF001758) | metrico |
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| lunghezza della filettatura (EF000368) | 10 mm |
| apertura di chiave (EF000177) | 75 mm |
| misura angolare dell'esagono (EF005268) | 70 mm |
| adatto per diametro cavo (EF005466) | 37 mm |
| materiale (EF002169) | materiale sintetico |
| qualità del materiale (EF001257) | poliammide (PA) |
| protezione della superfice (EF000139) | non trattato |
| senza alogeni (EF000025) | No |
| grado di protezione (IP) (EF005474) | IP66 |
| protezione contro la piegatura (EF000734) | No |
| con controdado (EF005049) | No |
| con arresto nell'apertura (EF012547) | No |
| versione (EF000010) | diritto |
| inserto di tenuta multiplo (EF005004) | No |
| raccordo a vite cavo piatto (EF004685) | No |
| scarico di trazione (EF000878) | Sì |
| tipo di guarnizione (EF001217) | EV009696 |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -40 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
