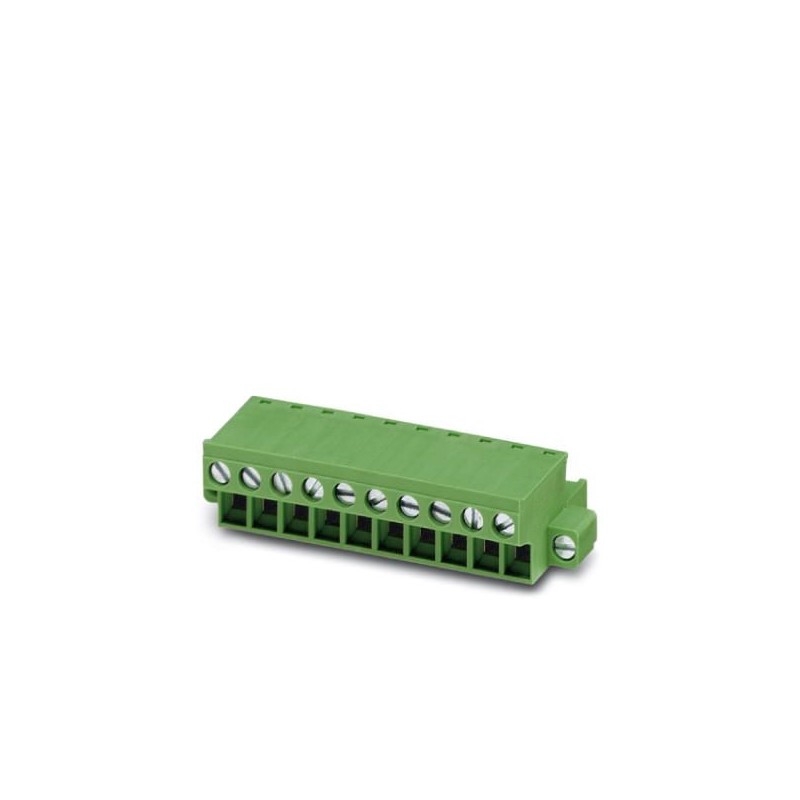

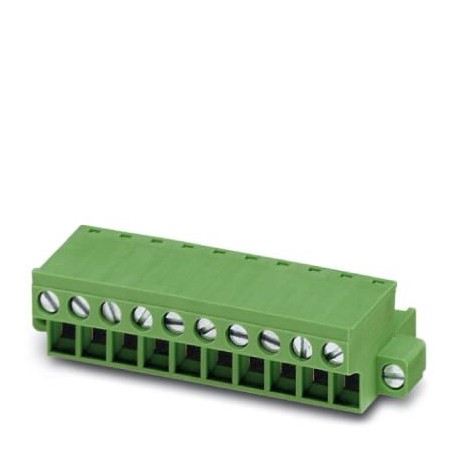

FRONT-MSTB 2,5/ 5-STF-5,08BKCP 1738694 PHOENIX CONTACT Il circuito stampato connettore
FRONT-MSTB 2,5/ 5-STF-5,08BKCP
1738694
PHOENIX_CONTACT
50
Il circuito stampato connettore
Connettore per circuito stampato, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: Collegamento femmina, Numero di potenziali: 5, Numero di file: 1, Numero di poli per fila: 5, Numero di collegamenti: 5, Famiglia di articoli: FRONT-MSTB 2.5/.. -STF, passo: 5,08 mm, tipo di collegamento: Collegamento a vite frontale, direzione di collegamento driver/circuito stampato: 0°, Stecksystem: CLASSIC COMBICON, Blocco: Blocco a vite, Tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento trenta otto mila sei cento novanta quattro |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356284615 |
| Peso per Pezzo (escluso imballaggio) | 16.130 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 27.2 mm |
|---|---|
| Larghezza [ w ] | 35.2 mm |
| Altezza [ h ] | 15 mm |
| Passo | 5.08 mm |
| La dimensione di una | 20.32 mm |
Generale
| Gamma di articoli | FRONT-MSTB 2,5/..-STF |
|---|---|
| Numero di posizioni | Cinque |
| Metodo di connessione | Anteriore con connessione a vite |
| Gruppo materiali isolanti | Io |
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
| Tensione nominale (III/3) | 250 V |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (II/2) | 630 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 12 Un |
| Sezione trasversale nominale | 2,5 mm2 |
| Massima corrente di carico | 12 Un |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Cilindrica interna gage | A3 |
| Lunghezza di spelatura | 10 mm |
| La filettatura della vite | M2,5 |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio max | 0,6 Nm |
Connessione dati
| Sezione conduttore solido min. | 0,34 mm2 |
|---|---|
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 2,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Dodici |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,2 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 1 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,2 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 0,25 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 1 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 1 mm2 |
| Minimo AWG secondo UL/CUL | Trenta |
| Massimo AWG secondo UL/CUL | Dodici |
Norme e Regolamenti
| Connessione in acc. con standard | EN-VDE |
|---|---|
| CSA | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0272607xxeCl@ss 4.1Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.0Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 8.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 9.0Venti sette millioni quattro cento quaranta mila tre cento nove
UNSPSC 6.01Trenta millioni due cento undici mila otto cento dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 11Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento nove
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
