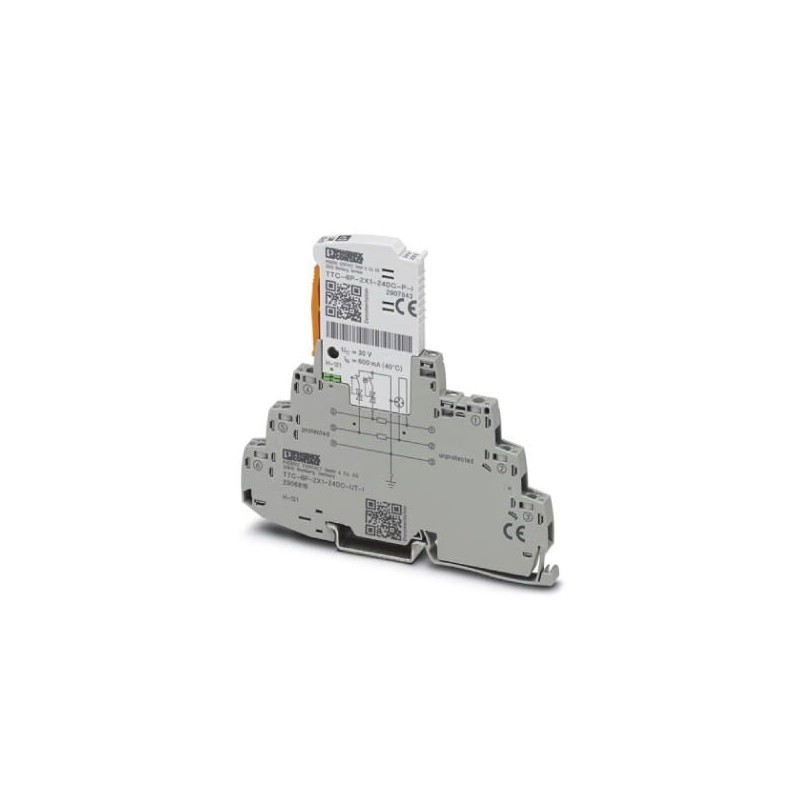

TTC-6P-2X1-24DC-UT-I 2906810 PHOENIX CONTACT Protezione contro le sovratensioni, composta da spina di protez..
TTC-6P-2X1-24DC-UT-I
2906810
PHOENIX_CONTACT
Protezione contro le sovratensioni, composta da spina di protezione ed elemento base, con indicatore di stato integrato per due fili di segnale con potenziale di riferimento comune (ad es. digitale IN/OUT).
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2906810 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL2161 - |
| Pagina catalogo | Pagina 128 (C_4_2019) |
| GTIN | 4055626135748 |
| Peso per pezzo (confezione esclusa) | 45,900 g |
| Numero tariffa doganale | 85363010 |
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Posizione elevata | ≤ 4000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | grigio traffico A RAL 7042 |
| grigio chiaro RAL 7035 | |
| Tipo di montaggio | Guida di supporto: TH 35 - 7,5 mm |
| Tipo | Modulo guida bicomponente a innesto |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 600 mA (56 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 10 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 0,5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Livello di protezione Up(conduttore-terra) | ≤ 140 V (C1 - 1 kV / 500 A) |
| ≤ 190 V (C2 - 10 kV / 5 kA) | |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 50 V (C3 - 100 A) | |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 55 V (C1 - 1 kV / 500 A) |
| ≤ 120 V (C2 - 10 kV / 5 kA) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,3 dB (≤ 270 kHz / 150 Ω) |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 150 Ohm | tip. 960 kHz |
| Capacità (filo-terra) | tip. 2,2 nF |
| Resistenza per percorso | 1,65 Ω ±20 % |
| Prefusibile necessario massimo | 630 mA (FF) |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Tempo di reset impulso (conduttore-terra) | ≤ 300 ms |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
