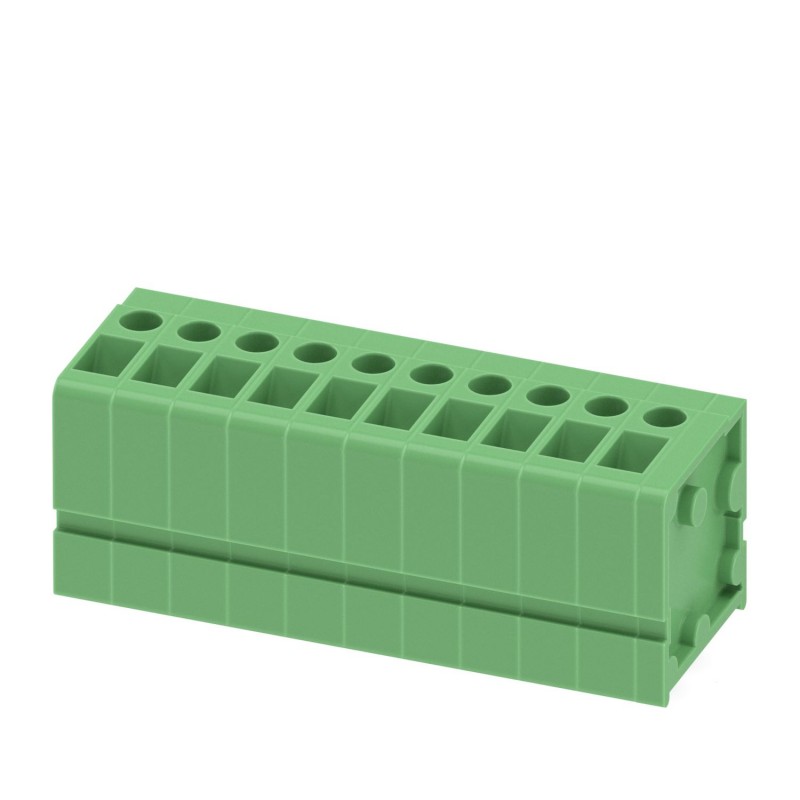

FRONT 2,5-V/SA10-EX-4 NZ:37709 1868254 PHOENIX CONTACT PCB terminal block
FRONT 2,5-V/SA10-EX-4 NZ:37709
1868254
PHOENIX_CONTACT
10
PCB terminal block
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione otto cento sessanta otto mila due cento cinquanta quattro |
|---|---|
| Unità d'imballaggio | 10 pc |
| Quantità di ordine minimo | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4017918266424 |
| Peso per Pezzo (escluso imballaggio) | 14.910 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Proprietà dell'elemento
| Articolo breve descrizione | PCB terminal block |
|---|---|
| Gamma di articoli | FRONT 2,5-V-EX |
| Passo | 5 mm |
| Numero di posizioni | Quattro |
| Metodo di connessione | Anteriore con connessione a vite |
| La filettatura della vite | M2,5 |
| Tipo di montaggio | Saldatura ad onda |
| Disposizione dei Pin | Lineare doppio pinning |
| Numero di livelli | Uno |
Capacità di collegamento
| Sezione conduttore solido | 0,2 mm2 ... 2.5 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore AWG / kcmil | 24 ... 14 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,25 mm2 ... 1,5 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,25 mm2 ... 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta | 0,2 mm2 ... 0,75 mm2 |
| 2 conduttori con la stessa sezione trasversale e flessibile | 0,2 mm2 ... 0,75 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica | 0,25 mm2 0,34 mm2 ... |
| Lunghezza di spelatura | 9 mm |
| Coppia | 0,4 Nm 0,5 Nm ... |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| Le caratteristiche della superficie | Tin-plated |
| La superficie di metallo punto terminale (strato superiore) | Stagno (4 - 8 µm Sn) |
| La superficie di metallo di saldatura area (strato superiore) | Stagno (4 - 8 µm Sn) |
I dati dei materiali - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
| Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12 | Otto cento cinquanta |
| Glow wire temperatura di accensione GWIT secondo EN 60695-2-13 | Sette cento settanta cinque |
| Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2 | 125 °C |
Dimensioni del prodotto
| Disegno dimensionale | |
|---|---|
| Lunghezza [ l ] | 18,5 mm |
| Passo | 5 mm |
| Altezza (senza spina a saldare) | 20 mm |
| Spina a saldare [P] | 3.5 mm |
| Spaziatura Pin | 5 mm |
| Pin dimensioni | 0,8 x 0,8 mm |
| La dimensione di una | 15 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Dieci |
| Denominazione unità di imballaggio | Pz. |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
La cessazione e il metodo di connessione
| Test per il conduttore danno e il rilassamento | IEC 60999-1:1999-11 |
|---|---|
| Test superato |
Prova di Pull-out
| Prova di Pull-out | IEC 60999-1:1999-11 |
|---|---|
| Test superato | |
| Sezione conduttore / conduttore / tipo di forza di trazione | 0,2 mm2 / solido / > 10 N |
| 0,2 mm2 / flessibile / > 10 N | |
| 2,5 mm2 / flessibile / > 50 N | |
| 2,5 mm2 / solido / > 50 N |
Aria distanze in aria e superficiali rispetto delle distanze
| Gruppo materiali isolanti | Io |
|---|---|
| Tensione | 250 V |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento noveeCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
