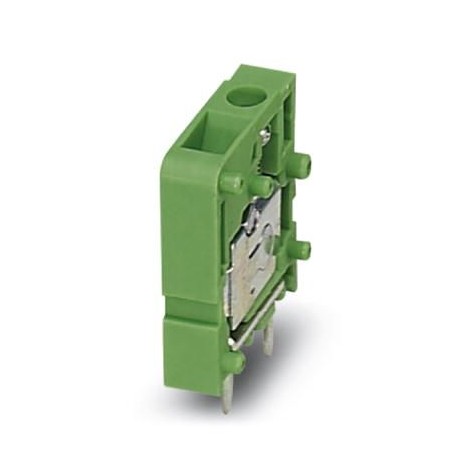

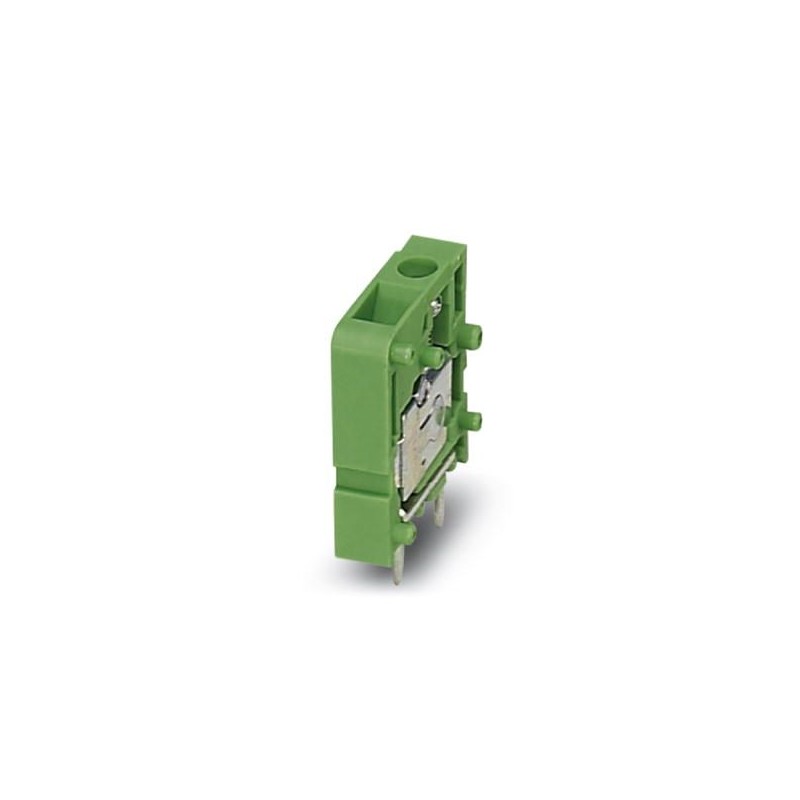

FRONT 2,5-V/SA10/13 BK 1702967 PHOENIX CONTACT Morsetto per circuiti stampati
FRONT 2,5-V/SA10/13 BK
1702967
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 13, numero di file: 1, numero di poli per fila: 13, famiglia di articoli: FRONT 2,5-V/SA10, passo: 5 mm, tipo di collegamento: Collegamento a vite frontale, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 90 °, colore: nero, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 5 mm, numero di pin a saldare per potenziale: 2
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1702967 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AAACAA - |
| GTIN | 4046356734424 |
| Peso per pezzo (confezione esclusa) | 44,440 g |
| Numero tariffa doganale | 85369010 |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | FRONT 2,5-V/SA10 |
| Passo | 5 mm |
| N. poli | 13 |
| Collegamento | Connessione a vite frontale |
| Filettatura | M2,5 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Piedinatura doppia lineare |
| Numero di piani | 1 |
| Numero collegamenti | 13 |
| Numero dei potenziali | 13 |
Dati elettrici
| Corrente di dimensionamento | 24 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 14 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 0,75 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 0,34 mm² |
| Lunghezza del tratto da spelare | 9 mm |
| Coppia di serraggio | 0,4 Nm ... 0,5 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 18,5 mm |
| Altezza [ h ] | 31 mm |
| Passo | 5 mm |
| Altezza (senza pin di saldatura) | 20 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 10 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Misura a | 60 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 2,5 mm² / flessibile / > 50 N | |
| 2,5 mm² / rigido / > 50 N |
Controlli elettrici
| Corrente di dimensionamento | 24 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione | 250 V |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 24.5 mm |
| numero di collegamenti elettrici (EF008252) | 13 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
