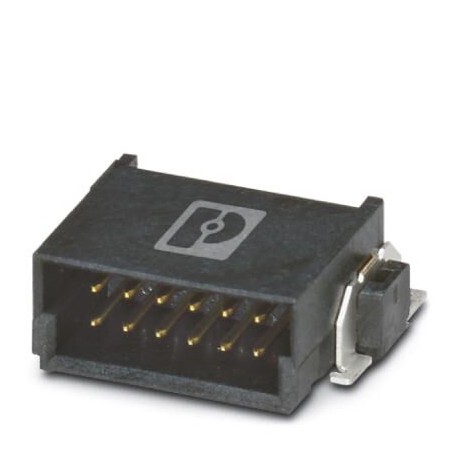

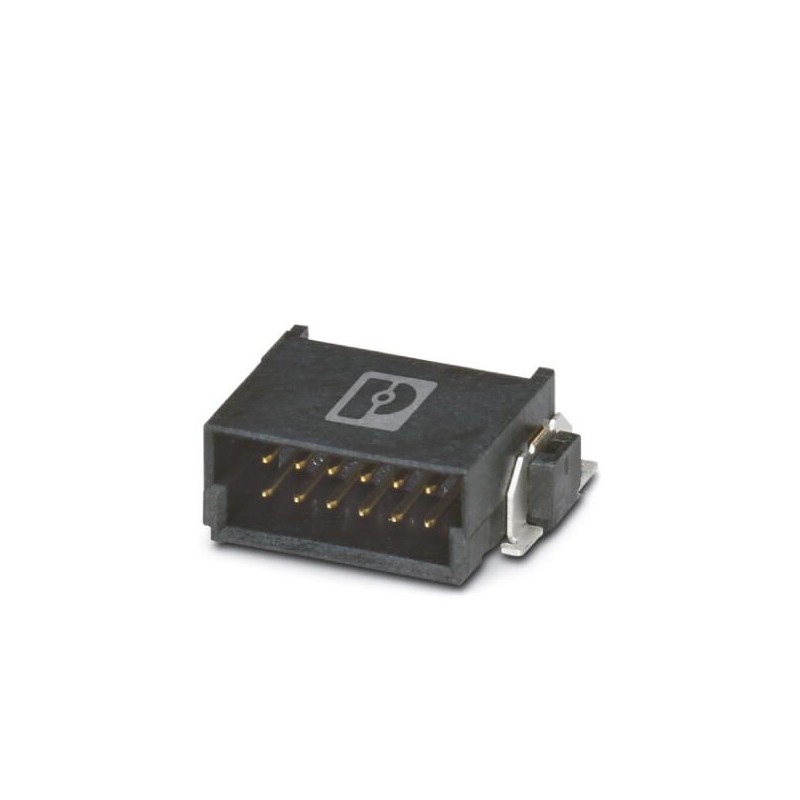

FP 1,27/ 32-MH 1714917 PHOENIX CONTACT SMD male connector, Nominal current at 20 °C: 1.4 A, Test voltage: 50..
FP 1,27/ 32-MH
1714917
PHOENIX_CONTACT
560
SMD male connector, Nominal current at 20 °C: 1.4 A, Test voltage: 500 V AC, number of positions: 32, pitch: 1.27 mm, color: black, contact surface: Gold, mounting: SMD soldering
connettori ad innesto > connettore per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1714917 |
|---|---|
| Pezzi/conf. | 560 PZ |
| Sales key | AADABA - |
| Quantità di ordinazione minima | 560 PZ |
| GTIN | 4055626402956 |
| Peso per pezzo (confezione esclusa) | 2,030 g |
| Numero tariffa doganale | 85366930 |
Caratteristiche articolo
| Abbreviazione | Connettori maschio SMD |
|---|---|
| Sistema di spine | FINEPITCH 1,27 mm |
| Tipo contatti | Maschio |
| Famiglia articolo | FP 1,27/...-MH |
| Passo | 1,27 mm |
| N. poli | 32 |
| Tipo di montaggio | Saldatura SMD |
| Layout pin | Geometria pad lineare |
| Numero di piani | 2 |
| Numero dei potenziali | 32 |
Dati elettrici
| Corrente nominale a 20 °C | 1,4 A (50 poli) |
|---|---|
| Tensione di prova | 500 V AC |
| Resistività di massa | ≤25 mΩ, (IEC 60512-2-1:2002-02) |
| Resistenza di isolamento | ≥ 10 GΩ, (IEC 60512-3-1:2002-02) |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | Rivestimento selettivo |
| Superficie metallica zona di contatto (strato superficiale) | Oro (Au) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (Ni), Palladio-nichel (PdNi) |
Indicazioni materiale - custodia
| Materiale isolante | LCP |
|---|---|
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 175 |
| Classe di combustibilità a norma UL 94 | V0 |
Quote relative al prodotto
| Lunghezza [ l ] | 7,2 mm |
|---|---|
| Larghezza [ w ] | 25,41 mm |
| Altezza [ h ] | 5 mm |
| Passo | 1,27 mm |
| Altezza (senza pin di saldatura) | 4,2 mm |
| Distanza codoli | 1,27 mm |
| Coplanarità | ≤ 0,1 mm |
| Misura a | 19,05 mm |
Dimensioni per l'applicazione
| Copertura contatti | 0,9 mm |
|---|---|
| Lunghezza connessione | 1,5 mm |
| Spostamento medio | ± 0,7 mm in asse longitudinale e trasversale |
| Tolleranza angolare | ± 4 ° in asse longitudinale |
| ± 2 ° in asse trasversale |
Dati di confezionamento
| Disegno quotato |  |
|---|---|
| Confezione | Nastro larghezza 44 mm |
| 560 | |
| Denominazioni confezioni | Pezzi |
| Larghezza nastro [W] | 44 mm |
| Diametro bobina [A] | 330 mm |
| Misura esterna bobina [W2] | 50,4 mm |
| Tipo di confezionamento | Sacchetto trasparente |
Istruzioni di lavorazione
| Processo | Saldatura di reflow |
|---|---|
| Specifica di prova | a norma IPC/JEDEC J-STD-020E:2014-12 |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -55 °C ... 125 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
