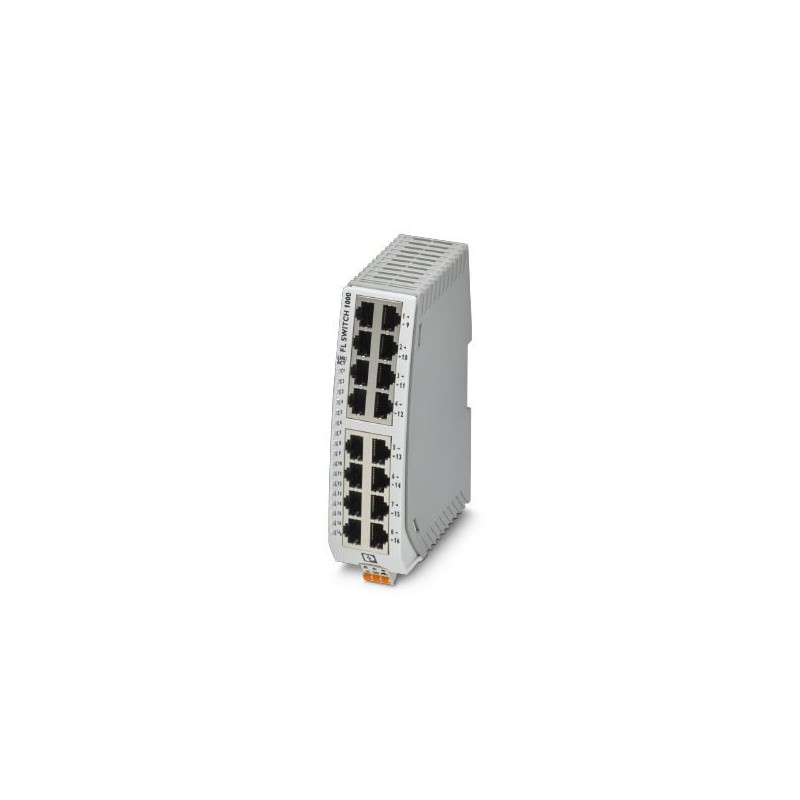

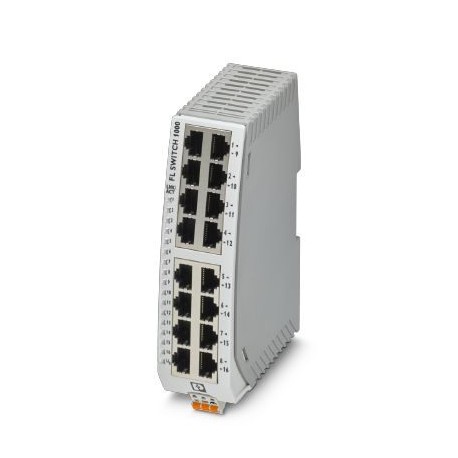

FL SWITCH 1016N 1085255 PHOENIX CONTACT Switch Ethernet stretto, sedici porte RJ45 con 10/100 Mbit/s su tutt..
FL SWITCH 1016N
1085255
PHOENIX_CONTACT
Switch Ethernet stretto, sedici porte RJ45 con 10/100 Mbit/s su tutte le porte, rilevamento automatico della velocità di trasmissione, funzione di autocrossing e QoS
materiale d’installazione per reti di comunicazione dnt/fnt > switch di rete
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Principali dati aziendali
| Chiave dell'ordine | 1085255 |
|---|---|
| Unità di imballaggio | 1 pc |
| Peso per pezzo (imballaggio escluso) | 360.000 g |
| Paese d'origine | TW (Taiwan) |
nota
| Restrizioni d'uso | EMC: Prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
dimensioni
| largo | 40 mm |
|---|---|
| altezza | 140,4 millimetri |
| profondità | 92 mm |
| Nota sulle dimensioni | 150 mm con connettore |
Condizioni ambientali
| Grado di protezione | IP30 |
|---|---|
| Temperatura ambiente (in funzione) | -10 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità ammissibile (funzionamento) | 5 % ... 95% (senza condensa) |
| Umidità ammissibile (stoccaggio/trasporto) | 5 % ... 95% (senza condensa) |
| Pressione dell'aria (funzionamento) | 79 kPa ... 108 kPa fino a 2000 m sul livello medio del mare (nessuna riduzione di potenza) |
| Pressione dell'aria (stoccaggio/trasporto) | 79 kPa ... 108 kPa fino a 2000 m sul livello medio del mare (nessuna riduzione di potenza) |
Interfacce
| Interfaccia | Ethernet (RJ45) |
|---|---|
| N. di porte | 16 (porte RJ45) |
| Nota sul metodo di connessione | Negoziazione auto e incrocio auto |
| Fisica della trasmissione | Ethernet a doppino intrecciato RJ45 |
| Velocità di trasmissione | 10/100 Mbps |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | Ricezione dati, stato del collegamento |
funzione
| Funzioni di base | Switch non gestito/negoziazione automatica, conforme a IEEE 802.3, modalità di commutazione dello storage e inoltro |
|---|---|
| Caratteristiche aggiuntive | Negoziazione automatica |
| Tabella degli indirizzi MAC | 8K |
| Classe di conformità PROFINET | Classe di conformità A |
| Indicatori di stato e diagnostica | LED: Udi, il collegamento e l'attività per porto |
Parametri di espansione della rete
| Profondità a cascata | Struttura a rete, lineare e a stelle: qualsiasi |
|---|---|
| Lunghezza massima del conduttore (doppino intrecciato) | 100m |
Tensione di alimentazione
| Tensione di alimentazione | 24 V |
|---|---|
| 24 V CA (50/60 Hz) | |
| Increspatura residua | 3,6 VPP(entro l'intervallo di tensione consentito) |
| Intervallo di tensione di alimentazione | 9 V CC... 32 V CC |
| 18 V CA ... 30 V CA (50/60 Hz) | |
| Assorbimento di corrente tipico | 68 mA |
| Consumo di corrente massimo | 266 mA |
Generale
| Tipo di montaggio | Din |
|---|---|
| Tipo AX | Autonomo |
| peso netto | 266 g |
| MTTF | 63,7 anni (standard MIL-HDBK-217F, temperatura 25°C, ciclo operativo 100%) |
| 729 anni (standard SN 29500, temperatura 25°C, ciclo operativo 21%) | |
| 639 anni (standard Telcordia, temperatura 25°C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
Dati di connessione
| Metodo di connessione | Collegamento a molla a scatto |
|---|---|
| Sezione del conduttore solido min. | 0,2 millimetri² |
| Sezione del conduttore rigido max. | 2,5 mm² |
| Sezione del conduttore flessibile min. | 0,2 millimetri² |
| Sezione del conduttore: max. flessibile | 2,5 mm² |
| Sezione del conduttore AWG min. | 24 |
| Sezione del conduttore AWG max. | 12 |
| Lunghezza di estrazione | 10 mm |
Norme e regolamenti
| Compatibilità elettromagnetica | Conformità alla Direttiva EMC 2014/30/UE |
|---|---|
| Emissione di interferenze | EN 61000-6-2 EN 61000-4-8 (campi elettromagnetici) Criterio A |
| Emissione di rumore condotto | EN 61000-6-2 Classe A |
| Immunità alle onde | EN 61000-6-2 EN 61000-4-5 (sovratensione) Criterio B |
| Immunità alle esplosioni | EN 61000-6-2 EN 61000-4-4 (EFT Burst) Criterio A |
| Immunità alla FE | EN 61000-6-2 EN 61000-4-3 (campi elettromagnetici) Criterio A |
| Immunità ESD | EN 61000-6-2 EN 61000-4-2 (ESD) Criterio B |
| Immunità alle interferenze condotte | EN 61000-6-2 EN 61000-4-6 (immunità al rumore di linea) Criterio A |
| Tipo di test | Caduta libera secondo EN 61131-2 |
| Emissione di rumore | EN 61000-6-4:2007 + A1:2011 |
| Immunità al rumore | EN 61000-6-2:2005 |
| Vibrazione (stoccaggio/trasporto) | 5g, 150 Hz, secondo IEC 60068-2-6 |
| Vibrazione (funzionamento) | secondo IEC 60068-2-6: 5 g, 150 Hz |
| Shock (funzionamento) | 30g (EN 60068-2-27) |
Classificazioni
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | Sì |
| numero di porte, altre (EF007643) | 16 |
| modo di montaggio (EF000003) | altro |
| gestibile (EF004912) | No |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 150.086281 mm |
| larghezza (EF000008) | 40 mm |
| profondità (EF000049) | 98.365424 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
