Visualizza ingrandito

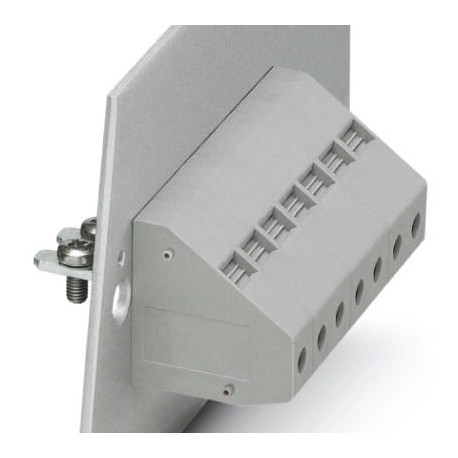

HDFKV 16-VP/Z 0714147 PHOENIX CONTACT Morsetto passaparete, Collegamento: Connessione a vite, Bullone, Corre..
HDFKV 16-VP/Z
0714147
PHOENIX_CONTACT
50
Morsetto passaparete, Collegamento: Connessione a vite, Bullone, Corrente di carico: 101 A, Sezione: 0,5 mm²
morsetti di giunzione > morsetto passante
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Generalità
| Corrente di carico massima | 101 A |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 76 A |
| Corrente di carico massima | 101 A |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | nein |
| N. poli | 1 |
Dimensioni
| Larghezza | 12,1 mm |
|---|---|
| Lunghezza | 63,6 mm |
Dati di collegamento
| Nota | Staffa |
|---|---|
| Lato collegamenti | Piano 1 esterno 1 |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| Lunghezza di spelatura | 16 mm |
| Calibro a tampone | B7 |
| Filettatura | M5 |
| Coppia min. | 2 Nm |
| Coppia max. | 2,3 Nm |
| Lato collegamenti | Piano 1 interno 1 |
| Collegamento | Bullone |
| Filettatura | M5 |
| Coppia min. | 2,5 Nm |
| Coppia max. | 3 Nm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0714147-HDFKV 16-VP/Z | 118 Kbytes |
|
