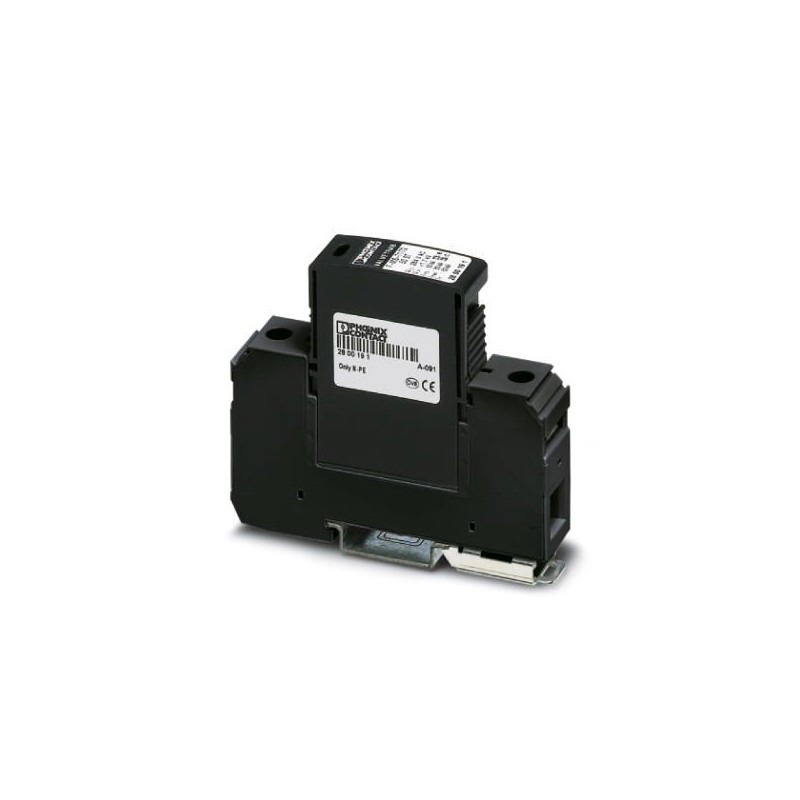

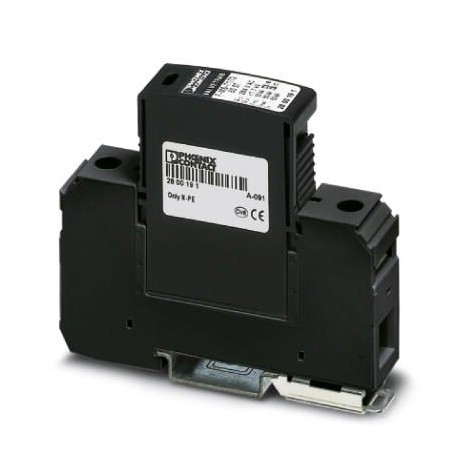

F-MS-T1/T2 50 2801136 PHOENIX CONTACT Scaricatore di corrente atmosferica/sovratensione tipo 1/2
F-MS-T1/T2 50
2801136
PHOENIX_CONTACT
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
Scaricatore di corrente di fulmine / sovratensione, composto da elemento di base e protezione a innesto con scaricatore di arco di corrente a somma N-PE, per montaggio NS 35/7,5. Larghezza della custodia: 17,5 mm (1TE)
messa a terra, protezione da fulmini e sovratensioni > Breaker per sistemi di alimentazione
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2801136 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1151 - |
| GTIN | 4046356701952 |
| Peso per pezzo (confezione esclusa) | 164,100 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,8 mm |
|---|---|
| Larghezza | 17,6 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 1 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | I / II |
|---|---|
| T1 / T2 | |
| I | |
| Tipo EN | T1 / T2 |
| Sistema di alimentazione di corrente IEC | TN-S |
| Dispositivi di protezione | N-PE |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-S) |
|---|---|
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Assorbimento di potenza in standby PC | 1,3 mVA |
| Corrente nominale dispersa In(8/20)µs | 12,5 kA |
| Max. corrente dispersa Imax(8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 25 As |
| Corrente atmosferica di prova (10/350) µs, energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 50 kA |
| Corrente dispersa Itotal(8/20) µs | 50 kA |
| Corrente dispersa Itotal(10/350) µs | 50 kA |
| Capacità di estinzione di corrente susseguente Ifi | 100 A |
| Livello di protezione Up | ≤ 1,7 kV |
| Tensione residua Ures | ≤ 0,6 kV (con In) |
| ≤ 0,5 kV (a 10 kA:) | |
| ≤ 0,5 kV (a 5 kA:) | |
| ≤ 0,4 kV (a 3 kA:) | |
| Tensione impulsiva di eccitazione a 6 kV (1,2/50)µs | ≤ 1,7 kV |
| Comportamento TOV con UT | 1200 V AC (200 ms / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127140299eCl@ss 5.027140202eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
