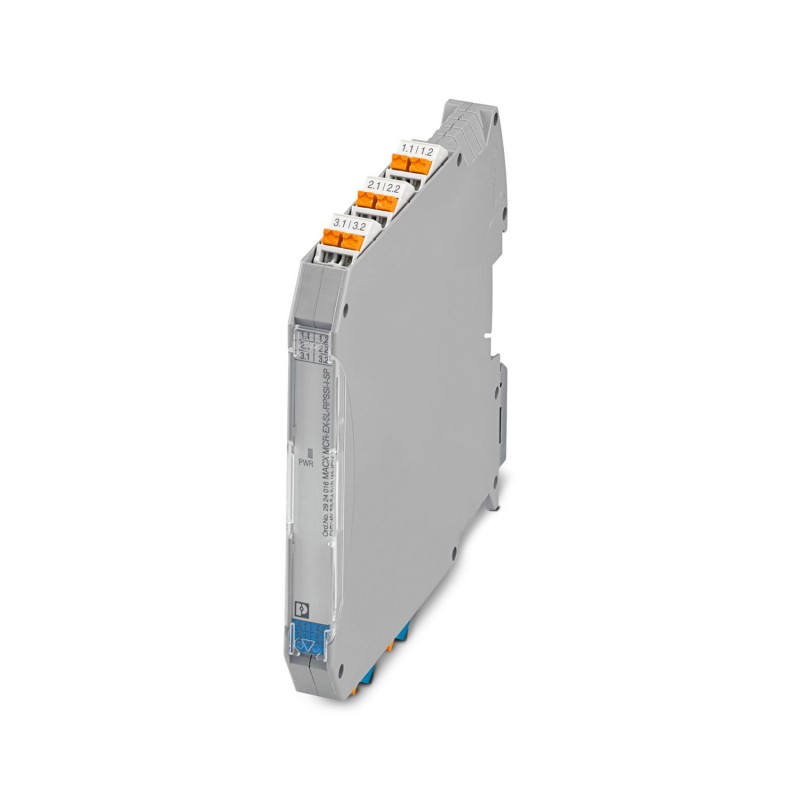

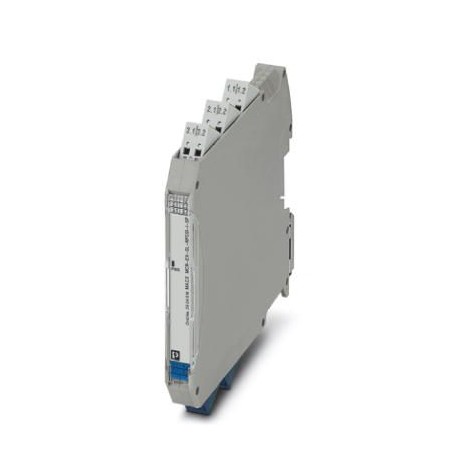

MACX MCR-EX-SL-RPSSI-I-SP 2924016 PHOENIX CONTACT Isolatori galvanici di ingresso/alimentazione
MACX MCR-EX-SL-RPSSI-I-SP
2924016
PHOENIX_CONTACT
Isolatori galvanici di ingresso/alimentazione
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2924016 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3111 - |
| Pagina catalogo | Pagina 140 (C_5_2017) |
| GTIN | 4046356338066 |
| Peso per pezzo (confezione esclusa) | 160,000 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Dati di ingresso
| Ingresso segnale | Ingresso di corrente attivo, a sicurezza intrinseca |
|---|---|
| Segnale d'ingresso, corrente | 4 mA ... 20 mA |
| Tensione di aliment. transmitter | > 16 V (20 mA) |
| > 15,3 V (22,5 mA) | |
| Campo di segnale sovraccarico/sottocarico | 0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi) |
| Protezione contro inversione di polarità e contro le sovratensioni | sì |
| Ingresso segnale | Ingresso di corrente passivo, a sicurezza intrinseca |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Caduta di tensione | < 3,5 V (in funzionamento isolatore galvanico d'ingresso) |
| Campo di segnale sovraccarico/sottocarico | 0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi) |
Dati di uscita
| Uscita segnale | Uscita di corrente (attiva e passiva) |
|---|---|
| Segnale d'uscita, corrente | 4 mA ... 20 mA (attivo) |
| 4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| Trasmissione | 1:1 per segnale di ingresso |
| Carico/carico di uscita uscita di corrente | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ripple d'uscita | < 20 mVeff |
| Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
| ≥ 22,5 mA (Cortocircuito linea in ingresso) | |
| Uscita segnale | Uscita di corrente (attiva e passiva) |
| Segnale d'uscita, corrente | 0 mA ... 20 mA (attivo) |
| 4 mA ... 20 mA (attivo) | |
| 0 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| 4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| Trasmissione | 1:1 per segnale di ingresso |
| Carico/carico di uscita uscita di corrente | < 1000 Ω (20 mA) |
| < 825 Ω (24 mA) | |
| Ripple d'uscita | < 20 mVeff |
| Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
| 0 mA (Cortocircuito linea in ingresso) |
Alimentazione
| Denominazione | Funzionam. isolat. galvanico di alimentaz. |
|---|---|
| Tensione nominale | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Max. corrente assorbita | < 76 mA (24 V DC / 20 mA / 1000 ) |
| Potenza dissipata | < 1,1 W (24 V DC / 20 mA / 1000 ) |
| Potenza assorbita | < 1,8 W (20 mA / 1000 ) |
| Denominazione | Funzionam. isolatore galvanico |
| Tensione nominale | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Max. corrente assorbita | < 44 mA (24 V DC / 20 mA / 1000 ) |
| Potenza dissipata | < 0,75 W (24 V DC / 20 mA / 1000 ) |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
| Collegamento | Connessione Push-in |
Generalità
| Numero di canali | 1 |
|---|---|
| Errore di trasmissione | < 0,1 % (del fondo scala) |
| Errore di trasmissione, tipico | < 0,05 % (del fondo scala) |
| Coefficiente termico massimo | < 0,01 %/K |
| Coefficiente termico tipico | < 0,004 %/K |
| Tempo di risposta (10-90%) | < 200 µs (con salto 4 mA ... 20 mA, carico 600 Ω) |
| < 600 µs (con salto 0 mA ... 20 mA, carico 600 Ω) | |
| Segnalazione stato | LED verde (tensione di alimentazione) |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissioni | EN 61000-6-4 |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Ingresso/uscita/alimentazione |
| Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | ingresso/alimentazione |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| UL, USA / Canada | UL 61010 Listed |
| Class I Div 2; IS for Class I, II, III Div 1 | |
| SIL | 2 |
Dati tecnici di sicurezza
| Requisito di integrità | IEC 61508 - Low-Demand |
|---|---|
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Quantità di guasti non pericolosi (SFF) | 90,7 % |
| λSU | 4,867 x 10-7(486,7 FIT) |
| λSD | 0 |
| λDU | 5 x 10-8(50 FIT) |
| λDD | 0 |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 2,40 x 10-4(1 anno) |
| 4,76 x 10-4(2 anni) | |
| 7,13 x 10-4(3 anni) | |
| 9,50 x 10-4(4 anni) | |
| 11,9 x 10-4(5 anni) | |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
| Requisito di integrità | IEC 61508 - High-Demand |
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Quantità di guasti non pericolosi (SFF) | 90,7 % |
| λSU | 4,867 x 10-7(486,7 FIT) |
| λDU | 5 x 10-8(50 FIT) |
| λDD | 0 |
| Possibilità di un guasto pericoloso in un'ora (PFHD) | 4,99 x 10-8 |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
| Funzionamento | Funzionam. isolat. galvanico di alimentaz. |
| Max. tensione d’uscita Uo | 25,2 V |
| Max. corrente in uscita Io | 93 mA |
| Max. potenza in uscita Po | 587 mW |
| Gruppo | IIC |
| Max. induttività esterna Lo | 2 mH |
| Max. capacità esterna Co | 107 nF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 4 mH |
| Max. capacità esterna Co | 820 nF |
| Tensione massima di sicurezza Um | 253 V AC (125 V DC) |
| Funzionamento | Funzionam. isolatore galvanico |
| Tensione d’ingresso Ui | ≤ 30 V |
| Corrente d'ingresso Ii | ≤ 150 mA |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | trascurabile |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Difformità tipica dal valore finale del campo di misura | 1 % |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Difformità tipica dal valore finale del campo di misura | 1 % |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Difformità tipica dal valore finale del campo di misura | 1 % |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| UL, USA / Canada | UL 61010 Listed |
| Class I Div 2; IS for Class I, II, III Div 1 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Gruppo | IIC |
| IIB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2924016-MACX MCR-EX-SL-RPSSI-I-SP | 156 Kbytes |
|
