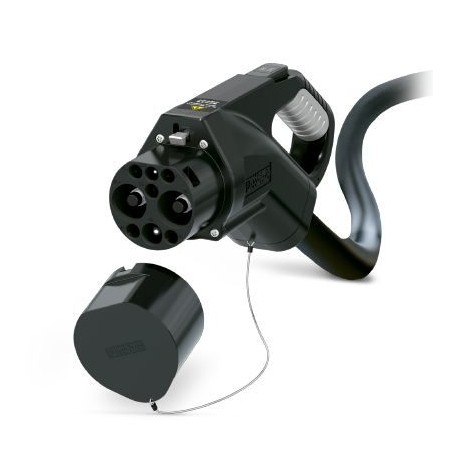

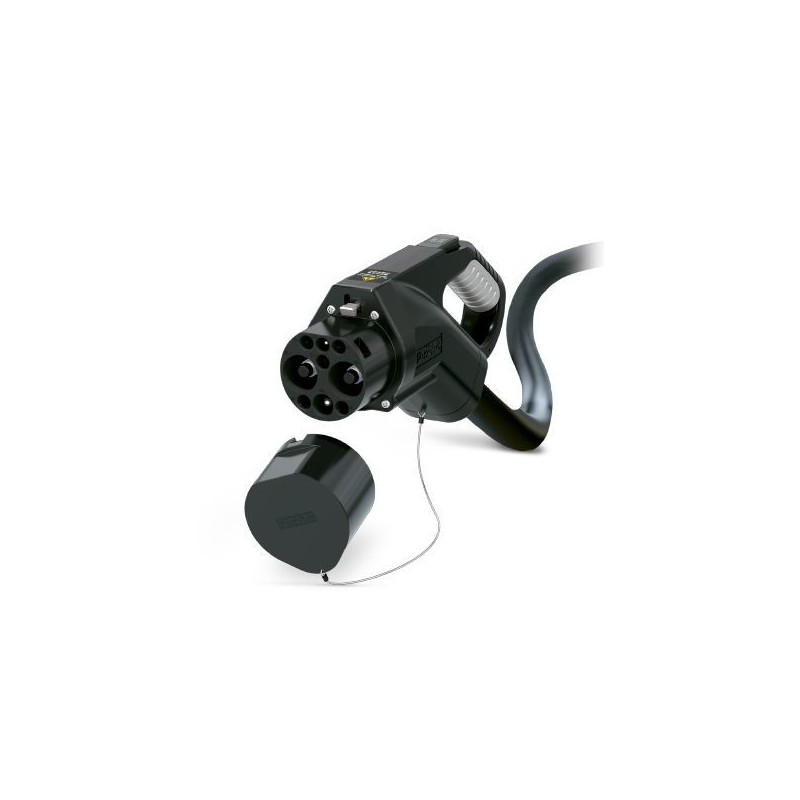

EV-GBG4C-DC80A-8,0M16ESBK01 1073609 PHOENIX CONTACT DC cavo di ricarica
EV-GBG4C-DC80A-8,0M16ESBK01
1073609
PHOENIX_CONTACT
DC cavo di ricarica
CHARX connect, cavo di ricarica CC con connettore di ricarica del veicolo ed estremità del cavo aperta, colore della custodia nero-grigio, con cappuccio, con sensori di temperatura, Per la ricarica in corrente continua (CC) di veicoli elettrici (EV), per l'installazione su stazioni di ricarica per l'elettromobilità (EVSE), GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 80 A / 1000 V (DC), Generazione 2, logo "PHOENIX CONTACT", cavo: 8 m, nero, diritto, IMPORTANTE: potrebbe essere necessario organizzare i cavi.
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione settanta tré mila sei cento nove |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626769257 |
| Peso per Pezzo (escluso imballaggio) | 12,040.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | CN (Cina) |
Nota
| Commercio restrizione | I prodotti sono offerti esclusivamente per l'esportazione al di fuori dell'UE e dello spazio Economico Europeo. |
|---|
Definizione di prodotto
| Tipo di prodotto | DC cavo di ricarica con Veicolo Connettore, cavo aperto, con cappuccio di protezione |
|---|---|
| Norme/regolamenti | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Ricarica standard | GB/T |
| Modalità di carica | Modalità 4 |
Dimensioni
| Veicolo connettore di larghezza | 77.00 mm |
|---|---|
| Veicolo connettore altezza | 137.80 mm |
| Veicolo connettore profondità | 279.40 mm |
| Il conduttore di lunghezza | 8 m |
| Lunghezza di spelatura | 150 mm ±20 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Max. altitudine | 5000 m sopra il livello del mare |
| Grado di protezione | IP55 (collegati; quando è collegato e pronto all'uso, il grado di protezione è solo seguì se entrambi i plug-in e componenti sono originali, prodotti da Phoenix Contact o adeguati standard di conformità dei prodotti) |
| IP54 (cappuccio di Protezione) |
Proprietà elettriche
| Massima potenza di carica | 80 kW |
|---|---|
| Numero di contatti di potenza | 3 (PE, DC+ DC-) |
| Corrente nominale dei contatti di potenza | 80 A |
| Tensione nominale di alimentazione contatti | 1000 V DC |
| Numero di contatti di segnale | 6 (S+, S-, A+, A-, CC1, CC2) |
| Tipo di trasmissione del segnale | secondo GB/T 27930-2015 |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
| Resistenza di codifica | 1000 Ω (tra PE e CC1 / PE e CC2) |
| Il monitoraggio della temperatura | 2x Pt 1000 |
Proprietà meccaniche
| Inserimento/estrazione cicli | > 10000 |
|---|---|
| Forza di inserimento | < 100 N |
| Recesso forza | < 100 N |
Design
| Linea Design | Standard |
|---|---|
| Custodia di colore | nero |
| Faccia di accoppiamento di colore | nero |
| Colore maniglia zona | grigio |
| Attuatore colore | nero |
| Colore tappo di protezione | nero |
| Etichetta | 14.1 mm x 44.8 mm (logo del cliente su richiesta) |
| Cliente variazioni | Su richiesta |
Materiale
| Materiale custodia | Plastica |
|---|---|
| Materiale manico zona | In plastica morbida |
| Azionamento della leva di materiale | Metallo |
| Materiale calotta di protezione | Plastica |
| Materiale faccia di accoppiamento | Plastica |
| Classe di infiammabilità | V0 |
| Materiale superficie contatti | Ag |
Cavo
| Cavo di struttura | 3 x 16 mm2 + 2 x 4 mm2 + (2 × 0,75 mm2) P + 10 x 0,75 mm2 |
|---|---|
| Cablaggio standard/normative | GB/T 33594-2017 |
| Cablaggio classe | Classe 5/6 |
| Cablaggio certificazioni | CQC1105-2015 |
| Esterno diametro del cavo | 27 mm ±0,4 mm |
| Tipo di conduttore | dritto |
| La guaina esterna, materiale | TPU |
| Guaina esterna, colore | nero |
| Raggio minimo di curvatura | 135 mm (5 x diametro) |
Chiusura
| Tipo di blocco | Opzione di blocco per azionamento a leva con comando integrato nel Veicolo Connettore |
|---|---|
| Chiusura di tensione | 12 V |
Sensori di temperatura
| Tipo di sensore | Pt 1000 |
|---|---|
| Norme/regolamenti | DIN EN 60751 |
| Raccomandato corrente misurata | 1 mA (1 V a 0°C) |
| Tolleranza al sensore, si consiglia di corrente misurata | ±1K |
| Intervallo di temperatura di | -50 °C ... 130 °C |
| Coefficiente di temperatura (TCR) | 3850 ppm/K |
| La stabilità a lungo termine (max. R0-Drift) | 0.06 % (Dopo 1000 ore a 130°C) |
| L'arresto di temperatura | 90 °C equivalente a un Pt 1000 valore di 1346.5 Ω |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 10; |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
