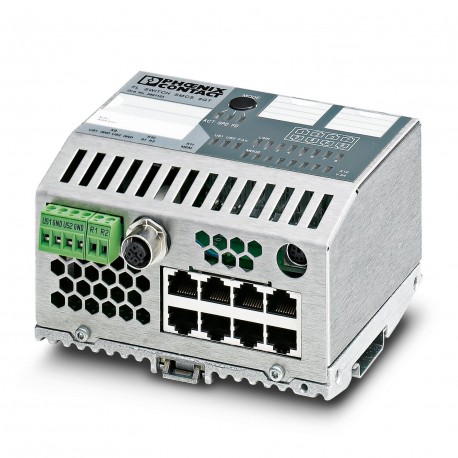

FL SWITCH SMCS 8TX 2989226 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH SMCS 8TX
2989226
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch Ethernet compatto Smart Managed con otto porte RJ45 da 10/100 MBit/s
Ethernet Smart Managed Compact Switch con otto porte RJ45 da 10/100 MBit/s
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Larghezza | 128 mm |
| Altezza | 110 mm |
| Profondità | 69 mm |
Indicazioni materiale
| Colore | grigio-alluminio |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
Interfacce
| Ethernet (RJ45) | |
| Collegamento | RJ45 |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Velocità di trasmissione | 10/100 MBit/s |
| Fisica di trasmissione | Rame |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | Tensione di alimentazione, trasmissione dati, errori, Link, Activity |
| Numero di canali | 8 (Porte RJ45) |
| Seriale (RS-232) | |
| Collegamento | RS-232-C, connettore femmina MINI-DIN a 6 poli (PS/2) |
Caratteristiche articolo
| Tipo di prodotto | Switch |
| Famiglia di prodotti | Managed Switch SMCS |
| Tipo | Struttura modulare |
| Stato di manutenzione dei dati | |
| Revisione articolo | 13 |
| Caratteristiche di isolamento | |
| Classe di protezione | III (VDE 0106) |
| Funzioni dello switch | |
| Funzioni diagnostiche | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Funzionalità di base | Store and forward Switch conforme IEEE 802.3 4 classi di priorità secondo IEEE802.1 P, protocollo TCP/IP, BootP, Port-Mirroring, funzione Web Server integrata, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, protocollo ridondanza supporti (MRP). |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | 600 mA (massima) |
| Classe Conformance PROFINET | Conformance-Class B |
| Funzionalità dell’apparecchiatura PROFINET | PROFINET I/O Device |
| Fast Startup | |
| Funzioni filtro | Quality of Service (4 classi di priorità) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 gruppi) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Tabella indirizzi MAC | 4000 |
| Management | Web based Management (HTTP) |
| SNMP v1/v2 | |
| Interfaccia seriale (V.24) | |
| Ridondanza | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 2 LED per porta Ethernet (Link e Activity/Speed/Duplex commutabile) |
| Browser supportati | Internet Explorer dalla versione 5.5 |
| Altre funzioni | BootP |
| DHCP-Client | |
| Sincronizzazione temporale | SNTP |
| Funzioni di sicurezza | |
| Funzionalità di base | Store and forward Switch conforme IEEE 802.3 4 classi di priorità secondo IEEE802.1 P, protocollo TCP/IP, BootP, Port-Mirroring, funzione Web Server integrata, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, protocollo ridondanza supporti (MRP). |
Caratteristiche elettriche
| Corrente assorbita | 600 mA |
| Diagnostica locale | US1/2 tensione di alimentazione US1, US2 LED verde |
| FAIL div. LED rosso | |
| LINK Stato Link LED verde | |
| ACT/MODE Ricezione/invio di telegrammi LED verde | |
| SPD/MODE Velocità di trasmissione dati LED verde/arancio | |
| FD/MODE Modo Duplex LED verde | |
| Potenza dissipata massima in condizioni nominali | 14,4 W |
| Test di verifica | 500 V DC 1 min. |
| Mezzo trasmissivo | Rame |
| Alimentazione | |
| Tensione di alimentazione (DC) | 24 V DC (ridondante) |
| Range tensione di alimentazione | 18 V DC ... 32 V DC |
| Collegamento alimentazione | Mediante COMBICON, sezione conduttore max. 2,5 mm² |
| Ripple residuo | 3,6 VPP(entro il campo di tensione ammissibile) |
| Corrente assorbita tipica | 240 mA (con US= 24 V DC) |
| Corrente assorbita | 600 mA |
| Funzione | |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | 600 mA (massima) |
Dati di collegamento
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG | 24 ... 12 |
| Lunghezza di spelatura | 7 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | 0 °C ... 55 °C (senza condensa) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
Normative e prescrizioni
| Privo di sostanze incidenti sulla reticolazione di vernici | sì |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Conformità alle direttive CEM | IEC 61000-6-2 IEC 61000-4-2 (ESD) Criterio A |
| IEC 61000-4-3 (campi elettromagnetici) Criterio A | |
| IEC 61000-4-4 (Burst) Criterio A | |
| IEC 61000-4-5 (Surge) Criterio A | |
| IEC 61000-4-6 (immunità ai disturbi indotti) Criterio A | |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Emissione disturbi | EN 61000-6-3 +A11 |
Caratteristiche del sistema
| Funzionalità | |
| Funzionalità di base | Store and forward Switch conforme IEEE 802.3 4 classi di priorità secondo IEEE802.1 P, protocollo TCP/IP, BootP, Port-Mirroring, funzione Web Server integrata, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, protocollo ridondanza supporti (MRP). |
| Requisiti di sistema | |
| Browser supportati | Internet Explorer dalla versione 5.5 |
Segnalazione
| Segnalazione stato | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 2 LED per porta Ethernet (Link e Activity/Speed/Duplex commutabile) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2989226-FL SWITCH SMCS 8TX | 123 Kbytes |
|
