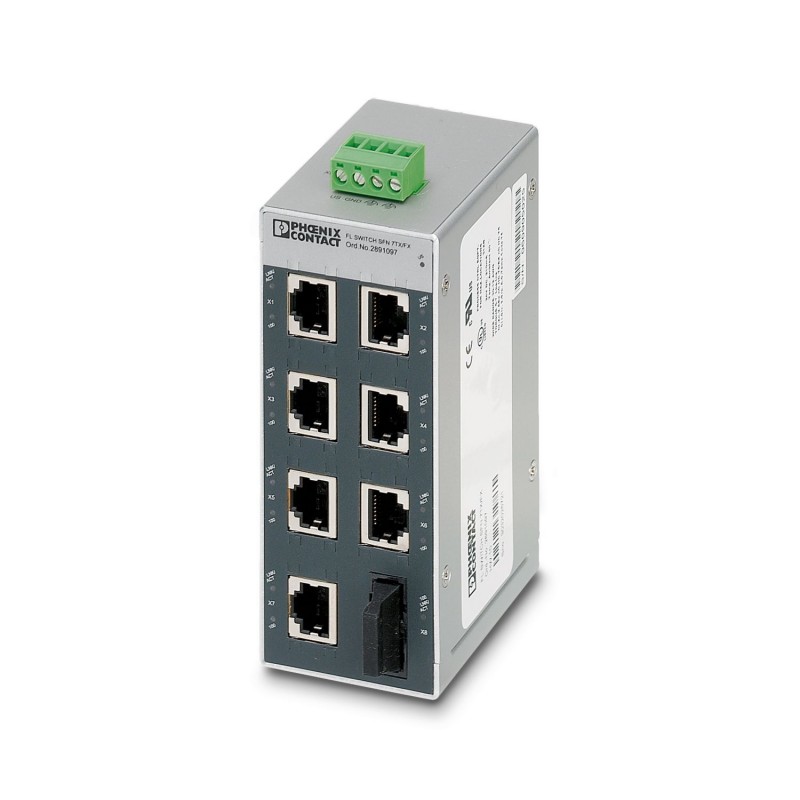

FL SWITCH SFN 7TX/FX 2891097 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH SFN 7TX/FX
2891097
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch Ethernet, 7 porte TP-RJ45, 1 porta in fibra ottica, 100 Mbit/s full duplex in formato SC-D, registrazione automatica della velocità di trasmissione dati di 10 o 100 Mbit/s (RJ45), funzione Autocrossing
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Larghezza | 50 mm |
| Altezza | 120 mm |
| Profondità | 70 mm |
Indicazioni materiale
| Materiale custodia | Alluminio |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
Interfacce
| Ethernet (RJ45) | |
| Collegamento | RJ45 |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Velocità di trasmissione | 10/100 MBit/s |
| Fisica di trasmissione | Ethernet in RJ45-Twisted-Pair |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | ricezione dati, Link status |
| Numero di canali | 7 (Porte RJ45) |
| Interfaccia fibra ottica | |
| Collegamento | SC |
| Velocità di trasmissione | 100 MBit/s (full duplex) |
| Fisica di trasmissione | in fibra multimodale |
| Lunghezza di trasmissione | 2000 m (Fibra di vetro 50/125) |
| 2000 m (Fibra di vetro 62,5/125) | |
| Lunghezza d'onda | 1300 nm |
| Numero di canali | 1 (SC-Multimode) |
Caratteristiche articolo
| Tipo di prodotto | Switch |
| Famiglia di prodotti | Unmanaged Switch SFN |
| Tipo | Struttura modulare |
| MTTF | 67,3 Anni (Standard MIL-HDBK-217F, temperatura 25 °C, ciclo di funzionamento 100%) |
| Caratteristiche di isolamento | |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Funzioni dello switch | |
| Funzionalità di base | Unmanaged Switch/ autonegoziazione, conforme a IEEE 802.3, Store and Forward Switching Mode |
| Indicazioni di stato e di diagnostica | LED: US, collegamento e attività per porta |
| Altre funzioni | Autonegotiation |
| Funzioni di sicurezza | |
| Funzionalità di base | Unmanaged Switch/ autonegoziazione, conforme a IEEE 802.3, Store and Forward Switching Mode |
Caratteristiche elettriche
| Diagnostica locale | US Tensione di alimentazione LED verde |
| LNK/ACT Stato Link/trasmissione dati LED verde | |
| 100 Velocità di trasmissione dati LED giallo | |
| Potenza dissipata massima in condizioni nominali | 4,56 W |
| Test di verifica | 500 V DC 1 min. |
| Mezzo trasmissivo | Rame |
| FO | |
| Alimentazione | |
| Tensione di alimentazione (DC) | 24 V DC |
| Range tensione di alimentazione | 9 V DC ... 32 V DC |
| Collegamento alimentazione | Mediante COMBICON, sezione conduttore max. 2,5 mm² |
| Ripple residuo | 3,6 VPP(entro il campo di tensione ammissibile) |
| Corrente assorbita tipica | 190 mA (con US= 24 V DC) |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Alimentazione di potenza |
| a innesto | sì |
| Alimentazione di potenza | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG | 24 ... 12 |
| Lunghezza di spelatura | 7 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | 0 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (fino a 1500 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3500 m s.l.m.) |
| Resistenza ai gas a rischio per il funzionamento secondo norme DIN 40046-36; DIN 40046-37 | Biossido di zolfo (SO2) 10 ± 0,3 cm3/m3, acido solfidrico (H2S) 1 ± 0,3 cm3/m3, a 25°C e 75% umidità dell'aria relativa e una durata di applicazione di quattro giorni |
Normative e prescrizioni
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo specifica VW |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2004/108/CE |
| Conformità alle direttive CEM | IEC 61000-6-2 IEC 61000-4-2 (ESD) Criterio B |
| IEC 61000-4-3 (immunità ai disturbi irradiati) Criterio A | |
| IEC 61000-4-4 (Burst) Criterio B | |
| IEC 61000-4-5 (Surge) Criterio B | |
| IEC 61000-4-6 (immunità ai disturbi indotti) Criterio A | |
| IEC 61000-4-8 (immunità ai disturbi rispetto a campi magnetici) Criterio A | |
| EN 55022 (emissioni) Criterio A | |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Emissione disturbi | EN 61000-6-4 |
Caratteristiche del sistema
| Funzionalità | |
| Funzionalità di base | Unmanaged Switch/ autonegoziazione, conforme a IEEE 802.3, Store and Forward Switching Mode |
Segnalazione
| Segnalazione stato | LED: US, collegamento e attività per porta |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2891097-FL SWITCH SFN 7TX/FX | 111 Kbytes |
|
