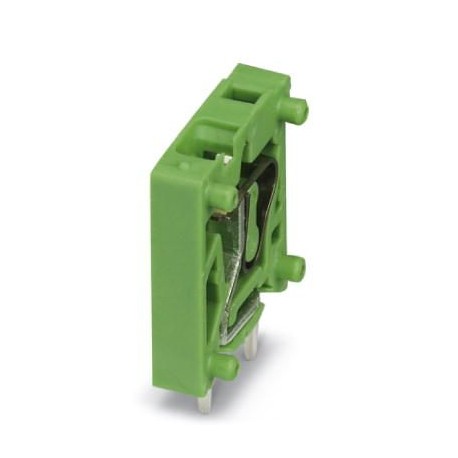

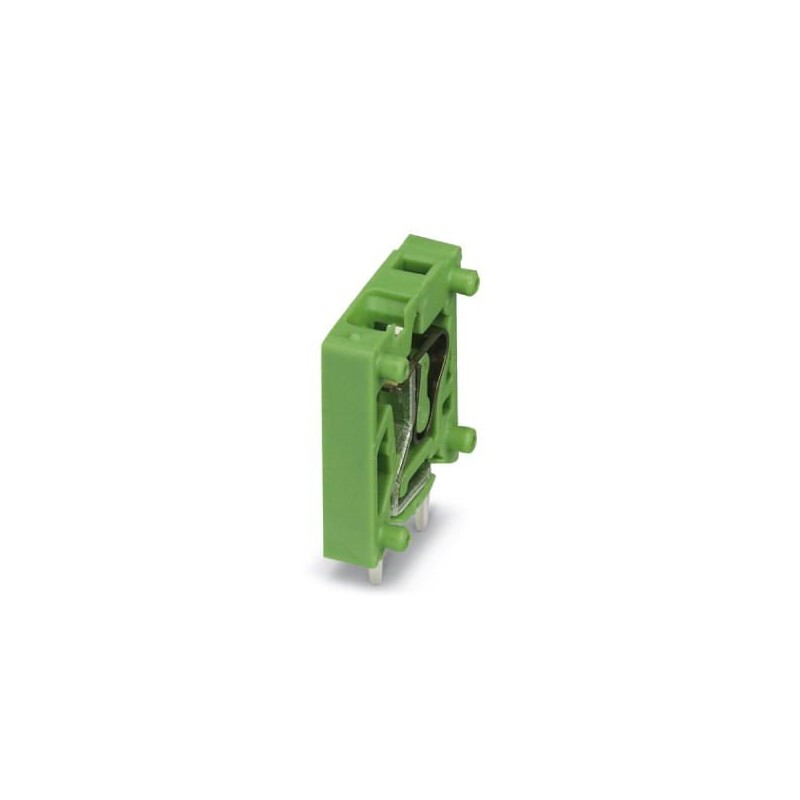

ZFKDS 12-V-3,81 5603057 PHOENIX CONTACT Morsetto per circuiti stampati
ZFKDS 12-V-3,81
5603057
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Terminale per circuito stampato, corrente nominale: 12 A, tensione di dimensionamento (III/2): 200 V, sezione nominale: 1 mm², Numero potenziali: 12, Numero di file: 1, Numero di poli per riga: 12, famiglia articolo: ZFKDS(A) 1-V, passo:3,81 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onda, direzione di connessione conduttore/circuito stampato: 90°, Colore: Verde, Disposizione pin: Doppia disposizione lineare del pin, Lunghezza del perno [P]: 3,5 mm
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 5603057 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAABBA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356751667 |
| Peso per pezzo (confezione esclusa) | 13,527 g |
| Numero tariffa doganale | 85369010 |
Dimensioni
| Lunghezza [ l ] | 15,9 mm |
|---|---|
| Passo | 3,81 mm |
| Misura a | 41,91 mm |
| Altezza di montaggio | 16 mm |
| Lunghezza pin [P] | 3,5 mm |
| Diametro foro | 1,2 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 1-V |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Sezione nominale | 1 mm² |
| Lunghezza di spelatura | 7,5 mm |
| N. poli | 12 |
Dati di collegamento
| Sezione trasversale conduttore AWG min. | 26 |
|---|---|
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, flessibili min. | 0,14 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,2 mm² |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 18.75 mm |
| numero di collegamenti elettrici (EF008252) | 12 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
