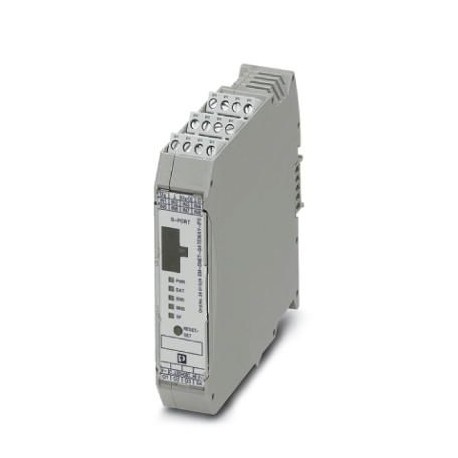

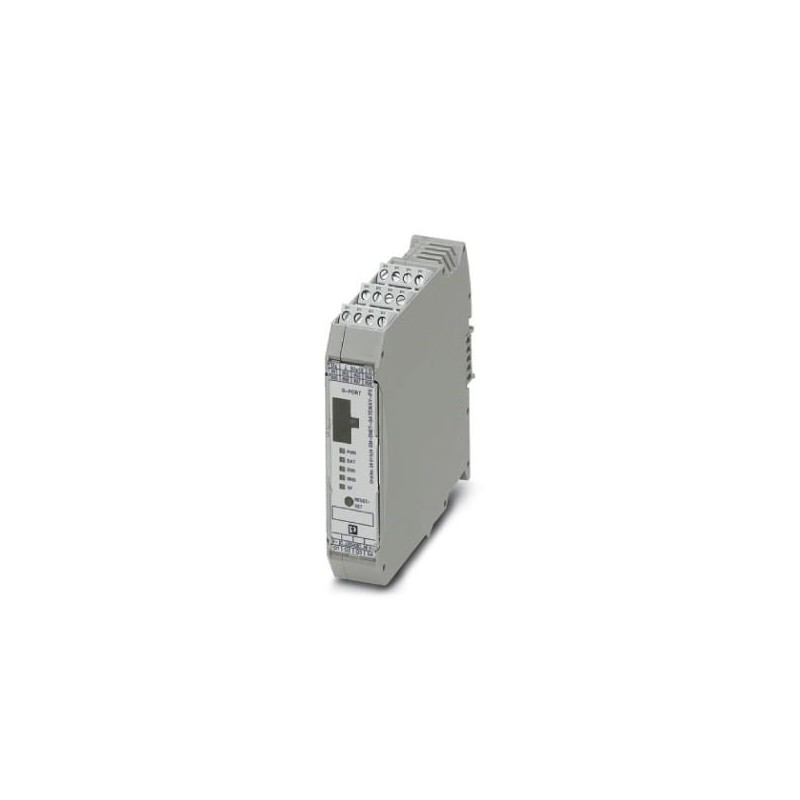

EM-DNET-GATEWAY-IFS 2901529 PHOENIX CONTACT Interfaccia dati
EM-DNET-GATEWAY-IFS
2901529
PHOENIX_CONTACT
Interfaccia dati
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2901529 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7723 - |
| Pagina catalogo | Pagina 16 (C_5_2017) |
| GTIN | 4046356607094 |
| Peso per pezzo (confezione esclusa) | 203,300 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Alimentazione delle apparecchiature
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -20 % ... +25 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | 85 mA (più corrente di carico delle uscite) |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni |
Ingressi digitali
| Numero | 8 |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC ±20 % |
| Corrente di lavoro di dimensionamento IC | 3 mA |
| Circuito di protezione | Prot. contro inversione polarità |
Uscite digitali
| Denominazione | Uscite di commutazione |
|---|---|
| Numero | 4 |
| Nota sul circuito di protezione | Protezione con fusibile da 8 A max. |
| Tensione residua | 1 V |
| Max. tensione commutabile | 23 V DC (US - Ures. dell’uscita) |
| Max. corrente d'inserzione | 500 mA |
| Circuito di protezione | Protezione parallela contro inversione di polarità, prestare attenzione al fusibile |
Dati di collegamento alimentazione
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 12 ... 24 |
Interfaccia Service
| Denominazione collegamento | Attacco di programmazione |
|---|---|
| Collegamento | S-PORT (connettore femmina) |
| Numero collegamenti | 1 |
| N. poli | 12 |
Dati di collegamento sistema INTERFACE
| Denominazione collegamento | Sistema INTERFACE |
|---|---|
| Collegamento | Connettori bus |
| Numero collegamenti | 1 |
| N. poli | 5 |
Dati di collegamento connessione BUS
| Denominazione collegamento | DeviceNet™ |
|---|---|
| Collegamento | Connessione a vite |
| Numero collegamenti | 1 |
| N. poli | 5 |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | IP20 |
| Norme/Disposizioni | EN 50178 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Tipo di montaggio | Montaggio su guida |
| Materiale custodia | Poliammide PA non rinforzato |
| Colore | grigio |
Interfaccia seriale
| Interfaccia 1 | Interface-System |
|---|---|
| Velocità di trasmissione seriale | 76,8 kBit/s |
| Collegamento | Connettori bus |
| Interfaccia 2 | DeviceNet™ |
| Velocità di trasmissione seriale | 125; 250; 500 kBaud |
| Collegamento | Presa per spina MSTB |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -35 °C ... 80 °C |
Normative e prescrizioni
| Norme/Disposizioni | EN 50178 |
|---|---|
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
