EH 67,5-C CS/ABS-PC BK9005 1069894 PHOENIX CONTACT Custodie per guide di montaggio, Parte superiore, senza a..
EH 67,5-C CS/ABS-PC BK9005
1069894
PHOENIX_CONTACT

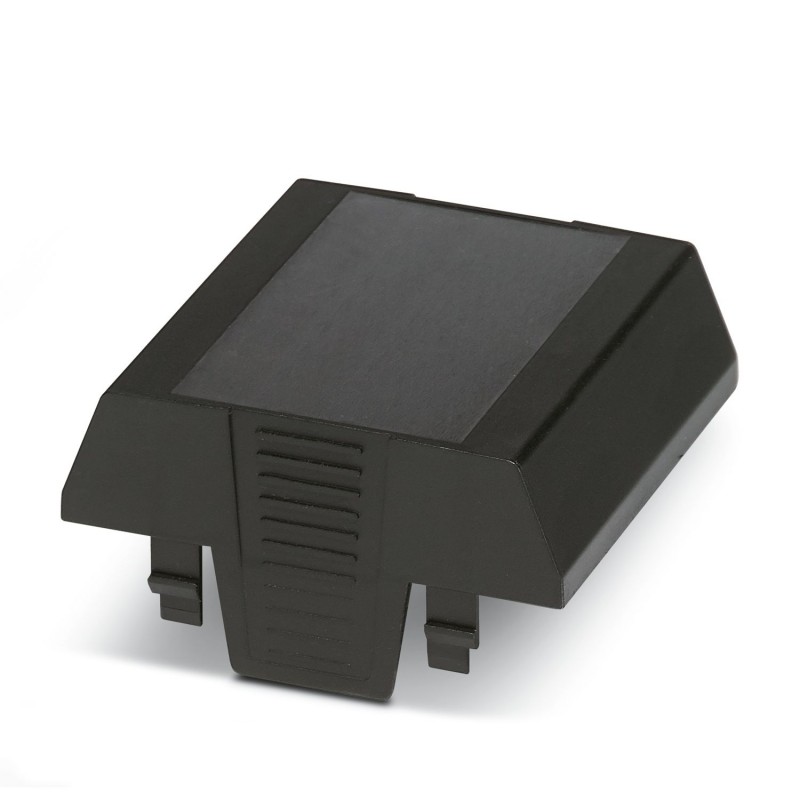

Custodie per guide di montaggio, Parte superiore, senza apertura, larghezza: 67,5 mm, altezza: 75,26 mm, profondità: 36,95 mm, colore: nero (9005)
Scatola guida, parte superiore dell'alloggiamento, design alto, senza foro di collegamento, larghezza: 67,6 mm, altezza: 75,26 mm, profondità: 36,95 mm, colore: nero (9005)
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1069894 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | ACHCHC - |
| GTIN | 4055626747781 |
| Peso per pezzo (confezione esclusa) | 34,040 g |
Caratteristiche articolo
| Abbreviazione | Parte superiore della custodia |
|---|---|
| Tipo | EH 67,5-C CS/ABS-PC BK9005 |
| Cod. Art. | 1069894 |
| Tipo di custodia | Custodie per guide di montaggio |
| Serie di custodie | EH |
| Esecuzione | Parte superiore |
| Codice IP max. da raggiungere | IP20 |
| Tipo di montaggio | Inserire a scatto |
| Apertura di ventilazione disponibile | no |
Misura indicata
| Disegno quotato |  |
|---|---|
| Larghezza [ w ] | 67,5 mm |
| Altezza [ h ] | 75,26 mm |
| Profondità [ d ] | 36,95 mm |
Dati materiale
| Colore (RAL) | nero (9005) |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | ABS-PC |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 80 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (in base alla potenza dissipata) |
Indicazioni sul circuito stampato
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
|---|---|
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
Note generali
| Tipo di nota | Nota per il montaggio: |
|---|---|
| Nota | Osservare la scheda tecnica della serie di prodotti nell'area download. |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27180401 |
|---|---|
| eCl@ss 4.1 | 27180401 |
| eCl@ss 5.0 | 27180506 |
| eCl@ss 5.1 | 27180500 |
| eCl@ss 6.0 | 27180800 |
| eCl@ss 7.0 | 27182702 |
| eCl@ss 8.0 | 27182702 |
| eCl@ss 9.0 | 27182702 |
UNSPSC
| UNSPSC 6.01 | 31261501 |
|---|---|
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete possibile (EF003973) | No |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | nero |
| numero RAL (EF000116) | 9005 |
| larghezza (EF000008) | 67.6 mm |
| altezza (EF000040) | 75.26 mm |
| profondità (EF000049) | 36.95 mm |
