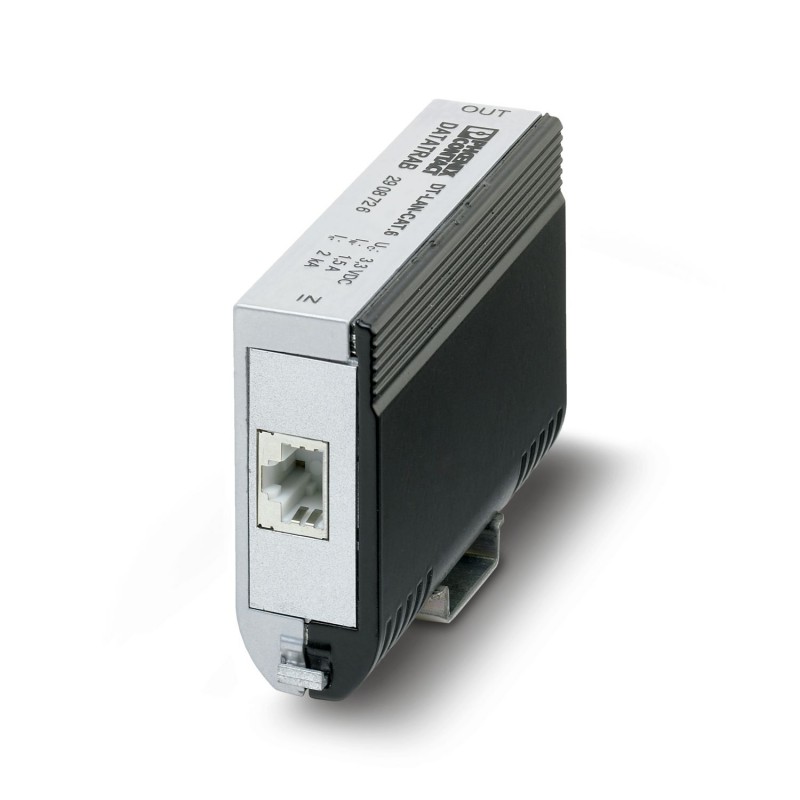

DT-LAN-CAT.6A 2908726 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
DT-LAN-CAT.6A
2908726
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2908726 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3112 - |
| GTIN | 4055626345963 |
| Peso per pezzo (confezione esclusa) | 314,200 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | Pressofuso di zinco |
|---|---|
| Colore | argento/nero |
| Tipo di montaggio | Adattatore specifico e guida 35 mm |
| Tipo | Adattatori intermedi per montaggio su guida |
| N. poli | 8 |
| Direzione di azione | Line-Line & Line-Ground/Shield |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Massima tensione permanente UC(conduttore-conduttore) | ≤ 3,3 V DC (± 60 V DC / PoE+) |
| Corrente di dimensionamento | ≤ 1,5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente conduttori di terra IPE | ≤ 400 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 100 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 2 kA (per coppia di segnali) |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-filo) | ≤ 40 A |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-terra) | ≤ 160 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 85 V (PoE) |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 700 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 9 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 700 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 15 V |
| ≤ 100 V (PoE) | |
| Livello di protezione Up(conduttore-conduttore) | ≤ 9 V (B2 - 1 kV / 25 A) |
| ≤ 100 V (B2 - 1 kV / 25 A - PoE) | |
| Livello di protezione Up(conduttore-terra) | ≤ 900 V (B2 - 4 kV / 100 A) |
| ≤ 700 V (C2 - 4 kV / 2 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | ≤ 1 dB (fino a 100 MHz / misurazione diretta) |
| ≤ 1 dB (fino a 250 MHz / misurazione diretta) | |
| ≤ 3 dB (fino a 500 MHz / misurazione diretta) | |
| Smorzamento di carico | ≥ 35 dB (250 MHz / 100 Ω / Link) |
| ≥ 45 dB (100 MHz / 100 Ω / Link) | |
| ≥ 27 dB (500 MHz / 100 Ω / Link) | |
| ≥ 39 dB (250 MHz / 100 Ω / misurazione diretta) | |
| Capacità (filo-filo) | tip. 12 pF (f=1 MHz / VR= 0 V) |
| Capacità (filo-terra) | tip. 2 pF (f=1 MHz / VR= 0 V) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | B2 - 1 kV / 25 A |
| Resistenza corrente impulsiva (conduttore-terra) | B2 - 4 kV/100 A |
| C2 - 4 kV / 2 kA | |
| D1 - 1 kA |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
