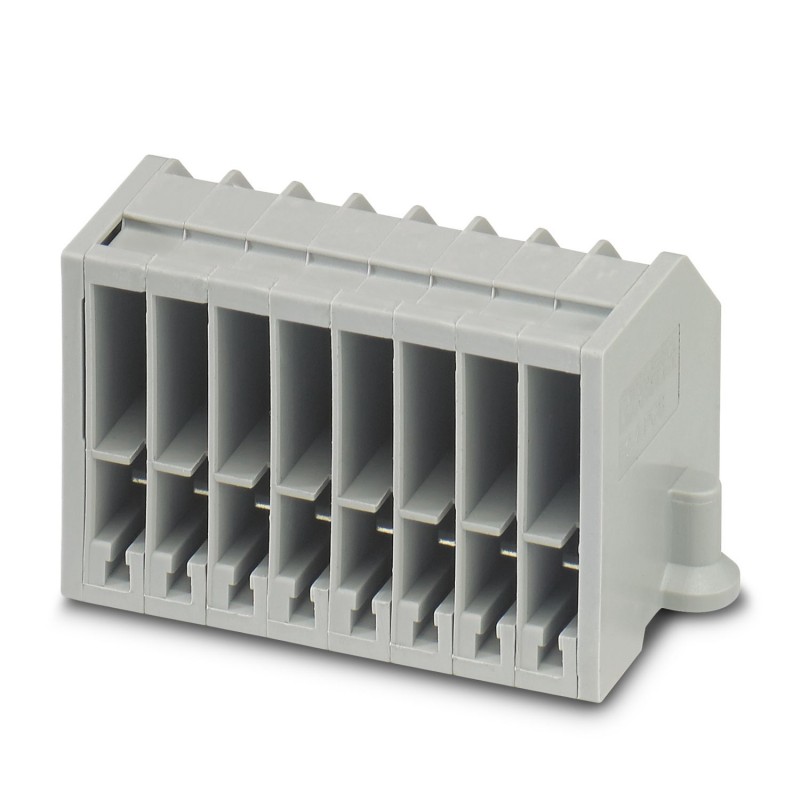

FC 4-PCB/8 3208694 PHOENIX CONTACT Connettori
FC 4-PCB/8
3208694
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Connettori
Alloggiamento di base con circuito stampato, 8 poli
Custodia base per circuiti stampati, 8 poli
morsetti di giunzione > Piastra terminale e piastra divisoria per morsettiera
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Connettore maschio |
| Numero di poli | 8 |
| Numero di file | 1 |
| Potenziali | 8 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 01 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Sezione nominale | 2,5 mm² |
| Sezione di dimensionamento AWG | 14 |
| piano 1 | |
| Attacco a norma | IEC 61984 |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 14 (convertito secondo IEC) |
| Corrente nominale | 15 A |
| Corrente di carico massima | 15 A |
| Tensione nominale | 320 V |
| Disegno quotato |  |
| Larghezza | 65,7 mm |
| Altezza | 29,1 mm |
| Profondità | 34,3 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Resistenza alla corrente di breve durata 2,5 mm² | 0,01 kA |
| Risultato | Prova superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Vita elettrica | |
| Cicli di manovra | 100 |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 60255-21-1:1996-05 (in conformità) |
| Frequenza | 10 Hz ... 150 Hz |
| Accelerazione | 1g (84,2 Hz ... 150 Hz) |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 60255-21-1:1996-05 (in conformità) |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 105 °C (Temperatura di esercizio massima per breve tempo, vedi RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 61984 |
| Tipo di montaggio | Montaggio dei circuiti stampati |
| Caratteristica | Valore |
|---|---|
| colore (EF000007) | grigio |
| spessore (EF000125) | 65.7 mm |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3208694-FC 4-PCB/8 | 109 Kbytes |
|
