Visualizza ingrandito

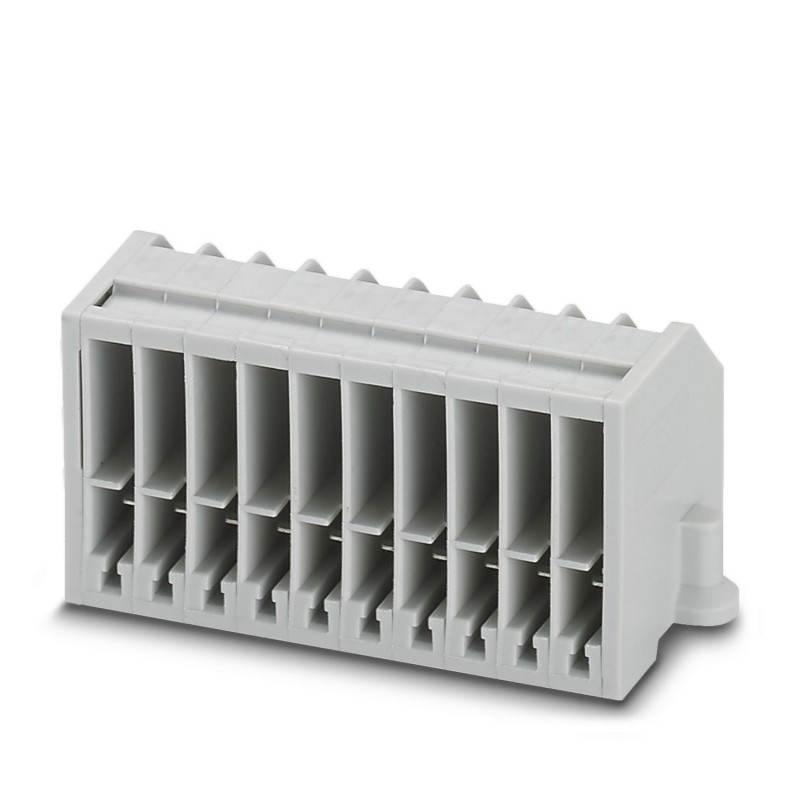

FC 4-PCB/10 3208736 PHOENIX CONTACT Connettori
FC 4-PCB/10
3208736
PHOENIX_CONTACT
10
Connettori
Alloggiamento di base con circuito stampato, 10 poli
morsetti di giunzione > Piastra terminale e piastra divisoria per morsettiera
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3208736 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BE643X - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 350 (C_1_2017) |
| GTIN | 4055626012681 |
| Peso per pezzo (confezione esclusa) | 44,080 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| N. poli | 10 |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 10 |
| Potenziali | 10 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Temperatura ambiente (esercizio) | -50 °C ... 100 °C (vedere curva derating) |
| Temperatura ambiente (montaggio) | -40 °C ... 100 °C |
| Corrente di carico massima | 30 A |
| Corrente nominale IN | 15 A |
| Tensione nominale UN | 320 V |
| Parete laterale aperta | No |
| Cicli di manovra meccanica | 100 |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 2,5 mm² |
| Corrente di breve durata | 0,01 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | in conformità con DIN EN 60255-21-1:1996-05 |
| Frequenza di prova | 10 - 150 Hz |
| Accelerazione | 1g (84,2 - 150 Hz) |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | in conformità con DIN EN 60255-21-1:1996-05 |
| Forma urti | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione Faston/connessione a saldare |
|---|---|
| Attacco a norma | IEC 61984 |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione min. conduttore flessibile AWG | 20 |
| Sezione max. del conduttore flessibile AWG | 14 |
Normative e prescrizioni
| Attacco a norma | IEC 61984 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141133eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141133eCl@ss 9.027141133
| Caratteristica | Valore |
|---|---|
| colore (EF000007) | grigio |
| spessore (EF000125) | 78 mm |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3208736-FC 4-PCB/10 | 98 Kbytes |
|
