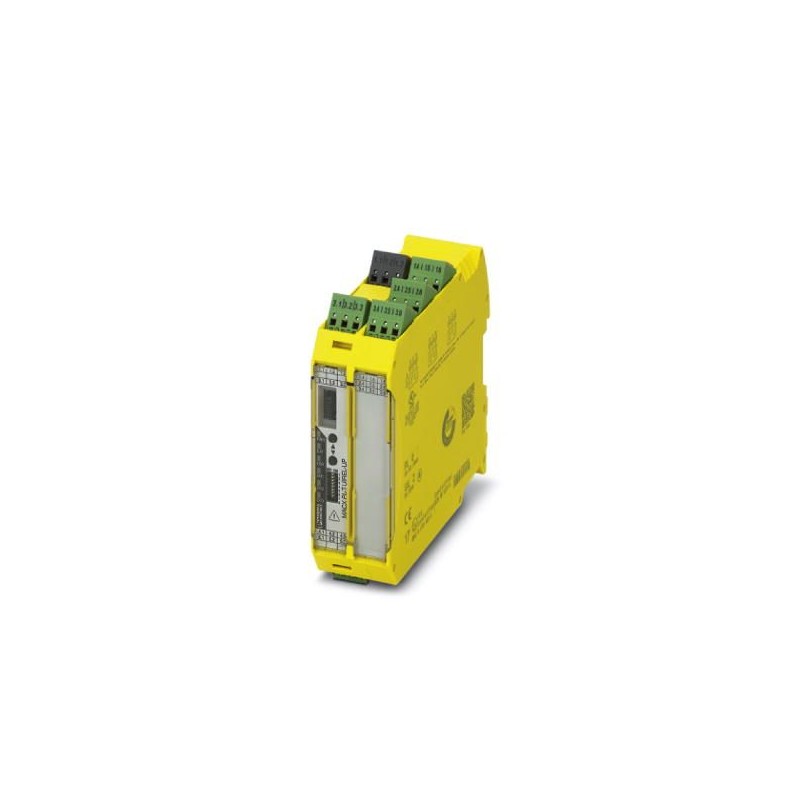

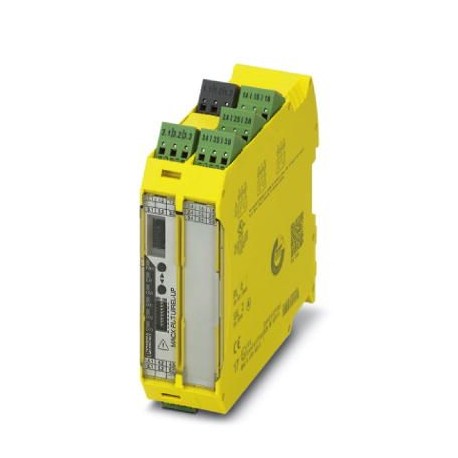

MACX PL-T-UIREL-UP-SP 2904903 PHOENIX CONTACT Convertitore di temperatura
MACX PL-T-UIREL-UP-SP
2904903
PHOENIX_CONTACT
Convertitore di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2904903 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1521 - |
| Pagina catalogo | Pagina 139 (C_5_2017) |
| GTIN | 4046356899277 |
| Peso per pezzo (confezione esclusa) | 180,000 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | tip. 5 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Dati di ingresso
| Tipi di sensori utilizzabili (RTD) | Sensori Pt, Ni, Cu: 2, 3, 4 conduttori |
|---|---|
| Tipi di sensori utilizzabili (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Intervallo di misurazione temperatura | -200 °C ... 850 °C |
| Campo segnale in ingresso | 0 Ω ... 50 kΩ |
| Intervallo di resistenza, potenziometro | 0 Ω ... 50 kΩ |
| Campo segnale in ingresso | -1000 mV ... 1000 mV |
Dati di uscita
| Configurabile/Programmabile | sì |
|---|---|
| Segnale d'uscita, corrente | 4 mA ... 20 mA (con SIL; ulteriore configurabile liberamente senza SIL) |
| Segnale d'uscita, corrente massima | 22 mA |
| Carico/carico di uscita uscita di corrente | ≤ 600 Ω (a 20 mA) |
| Comportamento in caso di guasto sensore | secondo NE 43 o liberamente configurabile |
| Denominazione uscita | Uscita relè |
| Descrizione dell'uscita | 1 SIL/PL |
| Configurabile/Programmabile | sì |
| Esecuzione dei contatti | 2 contatti di scambio |
| Materiale dei contatti | AgSnO2, dorato a spessore |
| Max. tensione commutabile | 250 V AC (250 V DC) |
| Max. corrente d'inserzione | 2 A (250 V AC) |
| 2 A (28 V DC) | |
| 0,2 A (120 V DC) |
Alimentazione
| Range tensione di alimentazione | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Potenza assorbita | < 2,4 W |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Collegamento | Connessione Push-in |
Generalità
| Errore di trasmissione | 0,1 % (ad esempio con Pt 100, tensione 300 K, 4 ... 20 mA) |
|---|---|
| Coefficiente termico massimo | 0,01 %/K |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Materiale custodia | PA 6.6-FR |
| Colore | giallo |
| Denominazione | Ingresso/uscita/alimentazione |
| Separazione galvanica | 300 Veff (Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | ingresso/alimentazione |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | Ingresso/uscita ON/OFF |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| SIL | 2 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Isolamento galvanico | 4 vie, tra ingresso / uscita / alimentazione / uscita di commutazione |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2904903-MACX PL-T-UIREL-UP-SP | 121 Kbytes |
|
