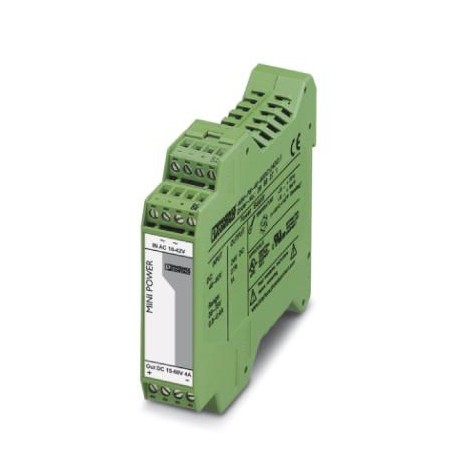

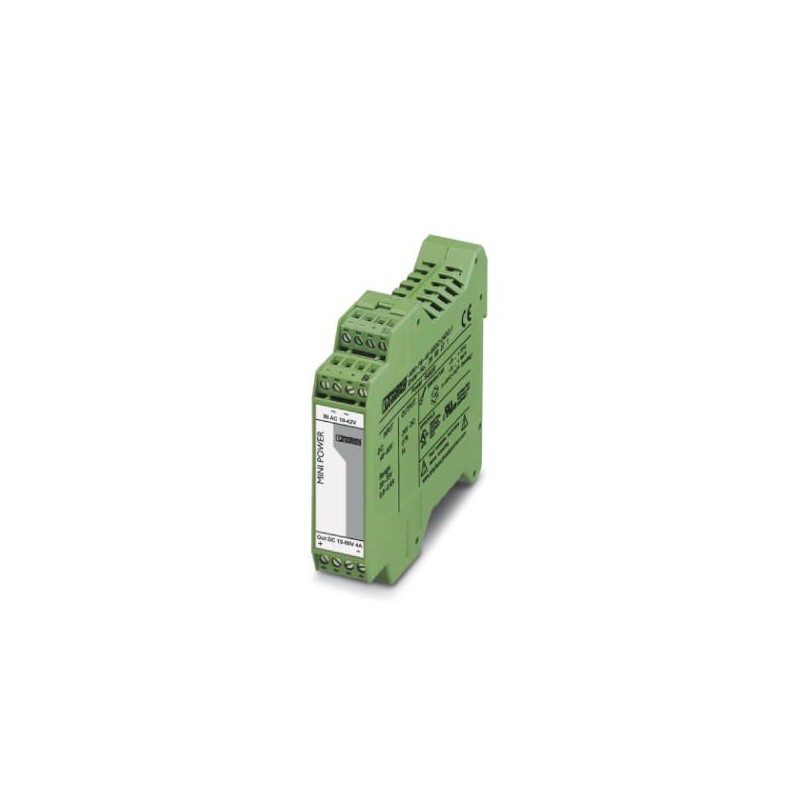

MINI-PS- 10- 42AC/15-60DC/3 2320199 PHOENIX CONTACT Modulo di alimentazione
MINI-PS- 10- 42AC/15-60DC/3
2320199
PHOENIX_CONTACT
Modulo di alimentazione
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2320199 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMPM94 - |
| Pagina catalogo | Pagina 257 (C_4_2017) |
| GTIN | 4046356577731 |
| Peso per pezzo (confezione esclusa) | 160,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Tensione d'ingresso nominale | 24 V AC |
|---|---|
| Intervallo tensione in entrata | 10 V AC ... 42 V AC |
| Range tensione d'ingresso | 10 V AC ... 42 V AC |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Corrente assorbita (a carico nominale) | 6,5 A |
| Impulso corrente di inserzione | < 45 A (tip.) |
| Scelta dei fusibili adatti | 16 A (Caratteristica C) |
Dati d'uscita
| Tensione di uscita nominale | 28 V DC ±1 % |
|---|---|
| 60 V DC | |
| Range tensione d'uscita | 15 V DC ... 60 V DC |
| Corrente nominale di uscita (IN) | 3 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Possibilità di collegamento in serie | No |
| Ripple residuo | < 3,6 VSS |
| Max. potenza dissipata a vuoto | < 0,04 W |
| Max. potenza dissipata con carico nominale | < 6,9 W |
Generalità
| Peso netto | 0,16 kg |
|---|---|
| Efficienza | > 95,7 % (con 42 V AC e con valori nominali) |
| Classe di protezione | III |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 18175000 h (40 °C) |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 (EN 55022) |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 8 kV (Scarica contatti) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 3 GHz |
| Forza del campo di prova | 10 V/m |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ...150 Hz, 2,3g | |
| Applicazioni ferroviarie | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210990eCl@ss 8.027210990eCl@ss 9.027210901
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320199-MINI-PS- 10- 42AC/15-60DC/3 | 119 Kbytes |
|
