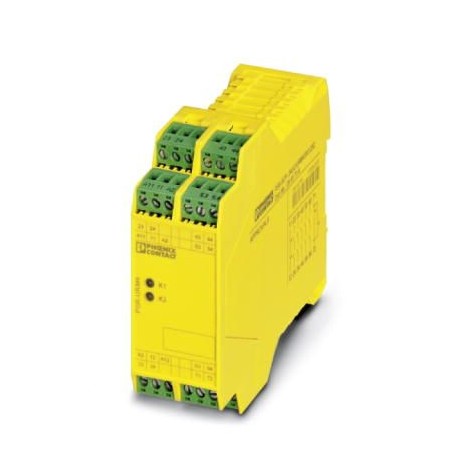

PSR-SCP- 24UC/URM4/5X1/2X2 2963734 PHOENIX CONTACT Modulo di espansione
PSR-SCP- 24UC/URM4/5X1/2X2
2963734
PHOENIX_CONTACT
Modulo di espansione
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2963734 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA152 - |
| Pagina catalogo | Pagina 263 (C_6_2017) |
| GTIN | 4017918591120 |
| Peso per pezzo (confezione esclusa) | 311,500 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | |
|---|---|
| Tensione d'ingresso nominale UN | 24 V AC/DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente di ingresso tipica UN | 47 mA (per canale) |
| Tempo di eccitazione tipica | 20 ms |
| Tempo di diseccitazione tipico | 20 ms |
| Ingresso sincronismo 1/2 | ∞ |
| Segnalazione stato | LED verde |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
Dati d'uscita
| Esecuzione dei contatti | 5 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| 1 circuito di retroazione | |
| Materiale dei contatti | AgSnO2, + 0,2 µm Au |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 15 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| 3 A (Contatto in apertura 11/12) | |
| Max. corrente d'inserzione | 6 A |
| 3 A (Contatto in apertura 11/12) | |
| Min. corrente d’inserzione | 25 mA |
| arit. Corrente totale | 72 A2(ITH2= I12+ I22+... + I52) |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms, contatto in apertura 11/12: 72 W) |
| 288 W (48 V DC, τ = 0 ms, contatto in apertura 11/12: 144 W) | |
| 110 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms, contatto in apertura 11/12: 750 VA) | |
| Potenza commutabile (carico induttivo) massima | 42 W (24 V DC, τ = 40 ms) |
| 42 W (48 V DC, τ = 40 ms) | |
| 42 W (110 V DC, τ = 40 ms) | |
| 42 W (220 V DC, τ = 40 ms) | |
| Potere di interruzione minimo | 0,4 W |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Fusibile d'uscita | 6 A rapido |
| Dispositivo automatico C6 (24 V AC/DC) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 311,5 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (in combinazione con un apparecchio di misurazione adatto) |
| Categoria | 4 (in combinazione con un apparecchio di misurazione adatto) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / Isolamento base (separazione sicura, isolamento rinforzato e 6 kV tra circuito d’ingresso e contatti di sicurezza (43/44, 53/54, 63/64, 71/72) e tra 43/44, 53/54, 63/64, 71/72). |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
