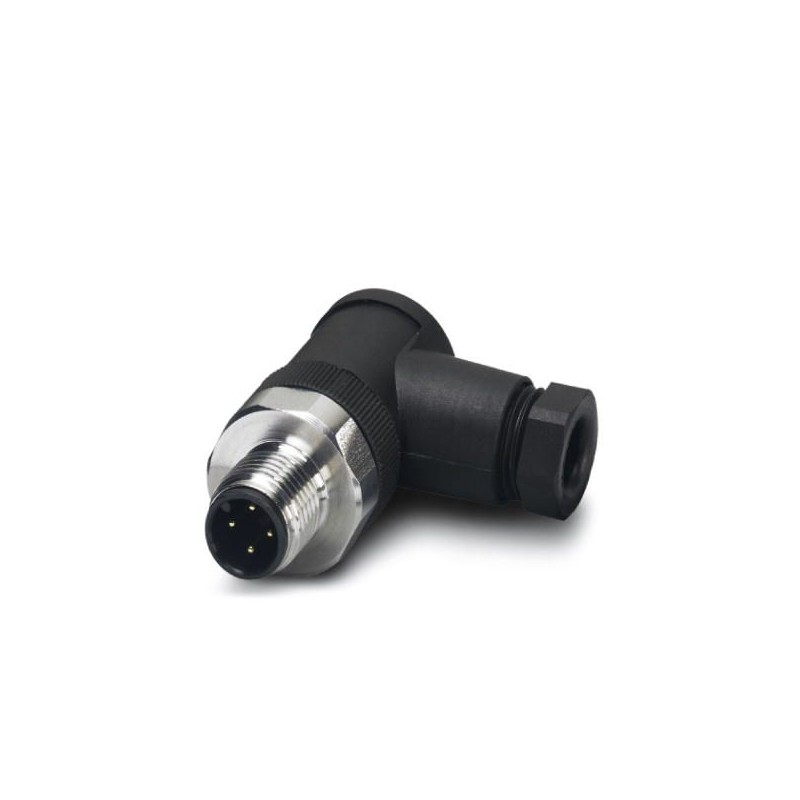

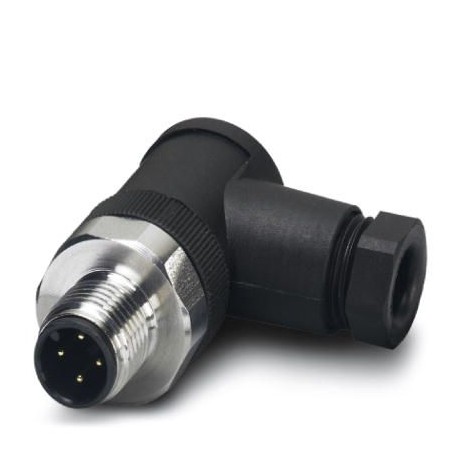

SACC-M12MR-4CON-PG 7-VA 1553200 PHOENIX CONTACT Connettori
SACC-M12MR-4CON-PG 7-VA
1553200
PHOENIX_CONTACT
Connettori
Connettore, Universale, 4 poli, Connettore maschio angolato M12, codifica A, Collegamento a vite, zigrinatura materiale: Acciaio inox 1.4404, pressacavo Pg7, diametro esterno cavo 4 mm ... 6 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1553200 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CAA - |
| Pagina catalogo | Pagina 21 (C_2_2017) |
| GTIN | 4046356170123 |
| Peso per pezzo (confezione esclusa) | 23,020 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro custodia | 20 mm |
|---|---|
| Lunghezza | 44 mm |
| Diametro esterno conduttore | 4 mm ... 6 mm |
| Lunghezza di spelatura della guaina isolante | 20 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP69K |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 250 V DC |
| 250 V AC | |
| N. poli | 4 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a vite |
| Sezione conduttore | 0,25 mm² ... 0,75 mm² (senza capocorda) |
| 0,14 mm² ... 0,75 mm² (con capocorda) | |
| 0,25 mm² ... 0,75 mm² (rigido) | |
| Sezione conduttore AWG | 24 ... 18 (senza capocorda) |
| 26 ... 20 (con capocorda) | |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,8 Nm ... 1 Nm (Vite di serraggio) |
| 0,2 Nm (Morsetti a vite) | |
| Avvitare l'inserto portacontatti con custodia mobile fino all'arresto | |
| Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
| Il pinning è orientabile con passo da 90° verso l'uscita cavo |
Materiale
| Materiale contatto | CuZn |
|---|---|
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale impugnature | PA |
| Materiale ghiera | Acciaio legato 1.4404 |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Attacco a norma | CUL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | piegato ad angolo |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 250 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.25 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.25 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1553200-SACC-M12MR-4CON-PG 7-VA | 111 Kbytes |
|
