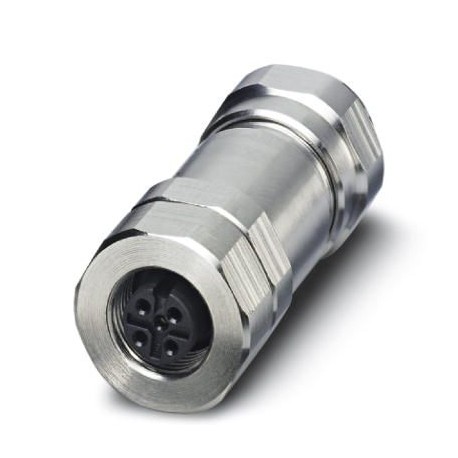

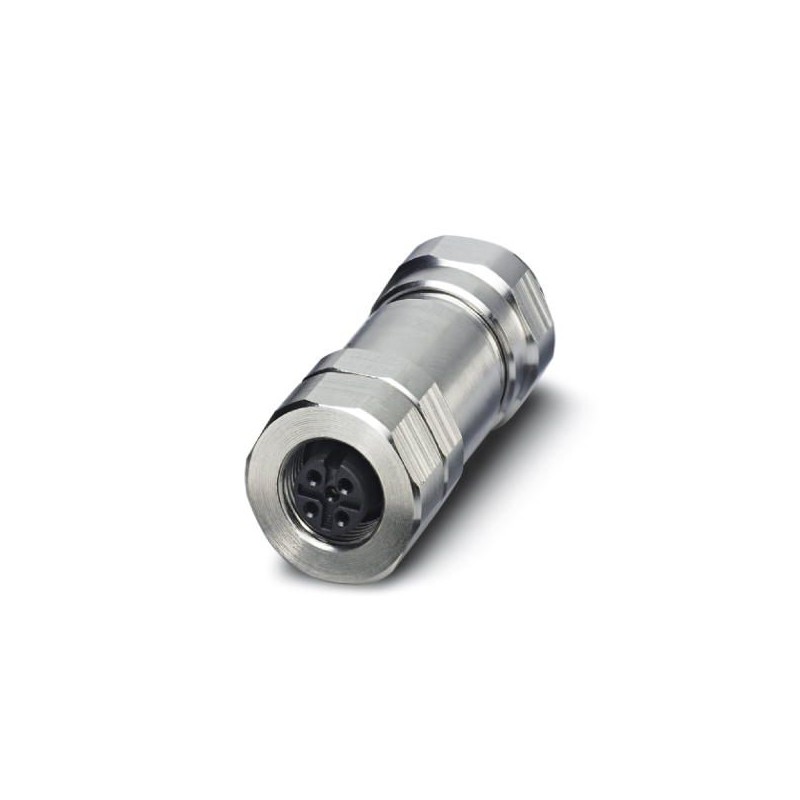

SACC-M12FS-5CON-DM 3-5 SH VA 1440038 PHOENIX CONTACT Connettori
SACC-M12FS-5CON-DM 3-5 SH VA
1440038
PHOENIX_CONTACT
Connettori
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1440038 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CBA - |
| Pagina catalogo | Pagina 22 (C_2_2017) |
| GTIN | 4046356480840 |
| Peso per pezzo (confezione esclusa) | 64,290 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro custodia | 20 mm |
|---|---|
| Lunghezza | 57 mm |
| Diametro esterno conduttore | 3 mm ... 5,5 mm |
| Lunghezza di spelatura della guaina isolante | 35 mm |
| Lunghezza di spelatura nei singoli conduttori | 5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP69K |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 5 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a vite |
| Sezione conduttore | 0,25 mm² ... 0,75 mm² (senza capocorda) |
| 0,14 mm² ... 0,75 mm² (con capocorda) | |
| 0,25 mm² ... 0,75 mm² (rigido) | |
| Sezione conduttore AWG | 24 ... 18 (senza capocorda) |
| 26 ... 20 (con capocorda) | |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,2 Nm (Morsetti a vite) | |
| 0,3 Nm ... 0,4 Nm (Dado di trasmissione con custodia protettiva in caso di diametro esterno conduttore 3 mm ... 4 mm) | |
| 0,8 Nm ... 1 Nm (Dado di trasmissione con custodia protettiva in caso di diametro esterno conduttore 4 mm ... 8 mm) | |
| Avvitare l'inserto portacontatti con custodia mobile fino all'arresto | |
| Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale impugnature | acciaio inox |
| Materiale ghiera | Acciaio legato 1.4404 |
| Materiale guarnizione | FKM |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Attacco a norma | CUL |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1440038-SACC-M12FS-5CON-DM 3-5 SH VA | 113 Kbytes |
|
