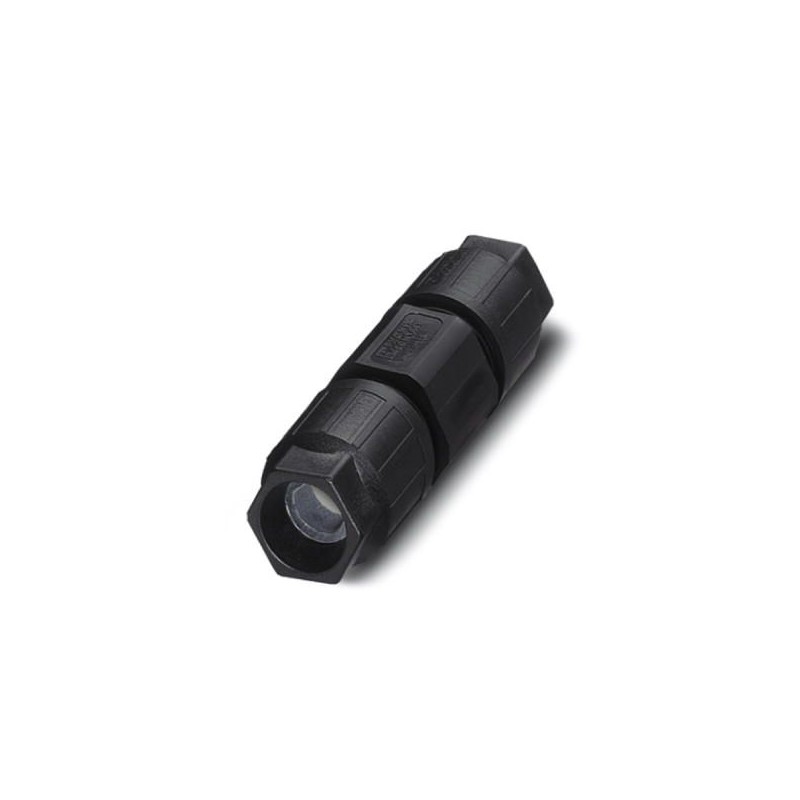

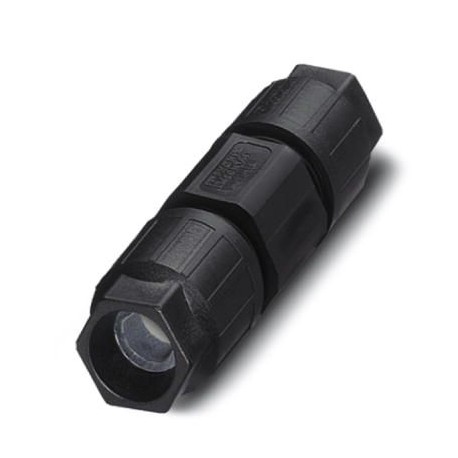

Q 1,5/4IDC/24-24KU-KU BK 1642153 PHOENIX CONTACT Connettore
Q 1,5/4IDC/24-24KU-KU BK
1642153
PHOENIX_CONTACT
Connettore
sistemi a innesto per impianti di edifici > connettore per installazione a innesto integrato
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1642153 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF6HCC - |
| Pagina catalogo | Pagina 468 (C_2_2017) |
| GTIN | 4017918920418 |
| Peso per pezzo (confezione esclusa) | 36,500 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Montaggio | Per poter eseguire un nuovo collegamento dei cavi occorre tagliare quest'ultimo dall'ultimo punto di contatto. I componenti QUICKON possono essere estratti solo in assenza di carico/tensione. |
|---|---|
| Colore | nero |
| Tipo di bloccaggio | assente |
| Tecnica di connessione | Attacco QUICKON |
| Collegamento | Connessione IDC |
| N. poli | 4 |
| Apertura chiave dadi | 19 mm |
| Coppia di serraggio dadi | 3 Nm |
| Apertura chiave inserti portacontatti | 24 mm |
| Numero collegamenti | 4 |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,75 mm² |
| Sezione conduttore rigido max. | 1 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 16 |
Cavo
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE |
| Diametro cavo isolamento compreso | 1,8 mm ... 3 mm |
| Diametro esterno conduttore | 6 mm ... 12 mm |
| Polarità | 1, 2, 3, 4 |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
Dati elettrici
| Corrente nominale IN | 15 A |
|---|---|
| Corrente di dimensionamento | 15 A |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione di dimensionamento (III/2) | 800 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Dati materiale
| Materiale contatto | CuZn |
|---|---|
| Materiale superficie contatti | stagnata |
| Materiale inserto portacontatti | PA |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440605eCl@ss 8.027440605eCl@ss 9.027440605
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1642153-Q 1,5/4IDC/24-24KU-KU BK | 121 Kbytes |
|
