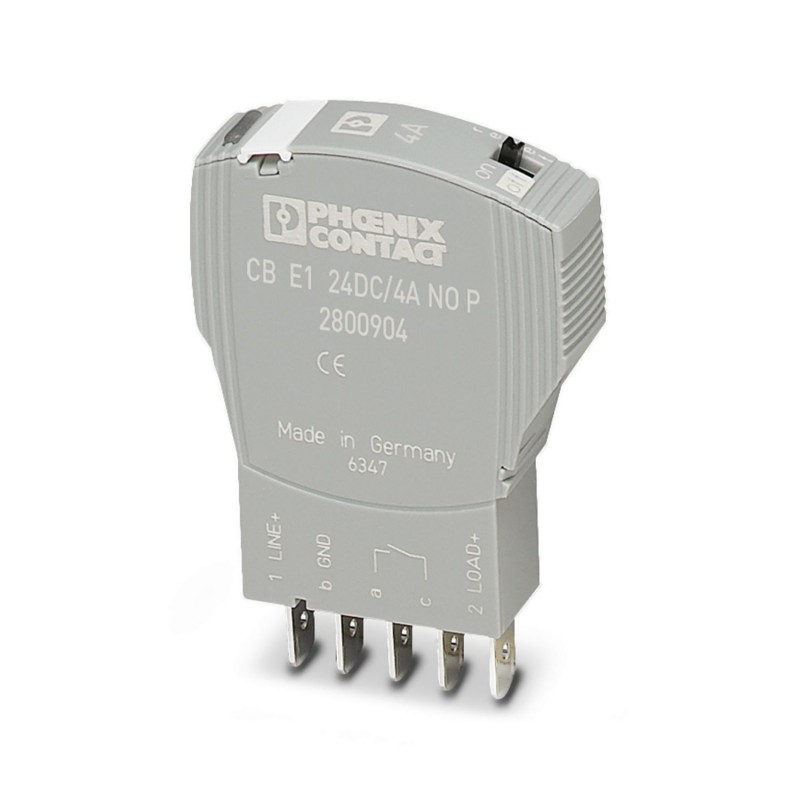

CB E1 24DC/4A NO P 2800904 PHOENIX CONTACT Interruttore di protezione elettronico
CB E1 24DC/4A NO P
2800904
PHOENIX_CONTACT
Interruttore di protezione elettronico
Interruzione. Protec. Elettronico, 1 polo, limitatore di corrente attiva, 1 contatto NA, connettore per elemento base.
Interruttore di protezione elettronico, 1 polo, limitazione attiva di corrente, 1 contatto in chiusura, connettore maschio per elemento base.
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Nel montaggio in serie senza raffreddamento a convezione, la corrente nominale dell'apparecchio deve essere condotta massimo all'80% a causa dell'effetto termico in funzionamento continuo (100% ED). Negli impianti o nelle macchine è necessario prendere particolari provvedimenti che impediscano il riavvio di parti dell'impianto (ad es. usando un PLC di sicurezza). Non è consentito il collegamento in parallelo di più interruttori di protezione. |
| Tipo di prodotto | Interruttore di protezione elettronico |
| Famiglia di prodotti | CB E |
| Tipo | maschio |
| Numero di poli | 1 |
| Numero di canali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Grado di inquinamento | 2 |
| Note generali | |
| Tensione di esercizio | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corrente nominale IN | 4 A |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tipo di sgancio | E (elettronico) |
| Prefusibile necessario | non necessario, elemento Fail-Safe integrato |
| Resistenza alla tensione | max. 30 V DC (Circuito di carico) |
| Limitazione attiva di corrente | tip. 1,25 x IN |
| Fusibile | elettronico |
| Corrente di riposo I0 | tip. 8 mA (nello stato acceso) |
| tip. 17 mA (con uscita di segnalazione) | |
| Potenza dissipata | 0,81 W (Funzionamento nominale) |
| Derating della temperatura | 4 A (a 50 °C) |
| MTBF (IEC 61709, SN 29500) | 8320000 h (a 25 °C con carico a 80 %) |
| 7410000 h (a 40 °C con carico a 80 %) | |
| Tensione dissipata | 100 mV (con IN) |
| Elemento Fail-Safe | 6 A DC |
| Circuito di carico | |
| Tempo di disinserzione | 200 ms (vedi curva tempo-corrente) |
| DIsattivazione per sottotensioni | < 14 V (tipo AUS) |
| > 17 V (tipo EIN) | |
| Carico capacitivo max. | 20000 µF |
| Ritardo di accensione | tip. 2 ms |
| Contatto ausiliario | |
| Tipo di connessione del contatto | contatto di segnale libero da potenziale |
| Tensione di esercizio minima UminDC | 10 V DC |
| Tensione d'esercizio massima ImaxDC | 30 V DC |
| Corrente d'esercizio minima Imin | 10 mA |
| Corrente d'esercizio massima Imax | 0,5 A |
| Collegamento | a innesto |
| Disegno quotato |  |
| Larghezza | 12,3 mm |
| Altezza | 45 mm |
| Profondità | 52 mm |
| Larghezza modulo completo | 12,3 mm |
| Altezza modulo completo | 90 mm |
| Profondità modulo completo | 77,3 mm |
| Colore | grigio (RAL 7042) |
| nero (RAL 9005) | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Condizioni ambientali | |
| Grado di protezione | IP30 (Campo di azionamento) |
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C (senza condensa) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
| Vibrazione (esercizio) | 3g (secondo IEC 60068-2-6, Test Fc) |
| Omologazione UL | |
| Siglatura | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Omologazione per settore navale | |
| Siglatura | DNV GL |
| Definizione norma | EMV |
| Norme/disposizioni | EN 61000-6-3 |
| Nota | Emissione disturbi |
| Definizione norma | EMV |
| Norme/disposizioni | EN 61000-6-2 |
| Nota | Immunità ai disturbi |
| Tipo di montaggio | sull’elemento base |
| Caratteristica | Valore |
|---|---|
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
| numero di poli (EF001391) | 1 |
| forma costruttiva (EF000767) | spina |
| larghezza (EF000008) | 12.3 mm |
| altezza (EF000040) | 45 mm |
| profondità (EF000049) | 52 mm |
| modo di montaggio (EF000003) | altro |
| tensione d'esercizio (EF000111) | 30 V |
| corrente nominale (EF000001) | 4 A |
| limitazione di corrente attiva x IN (EF011922) | 1.25 |
| tipologia di interruzione (EF011923) | elettronico |
| dispositivo fail-safe (EF011924) | 6 A |
| tempo di spegnimento (EF011925) | 0.2 ms |
| carico capacitivo max. (EF011926) | 0.02 µF |
| con contatto telecomunicazioni (EF000422) | No |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
