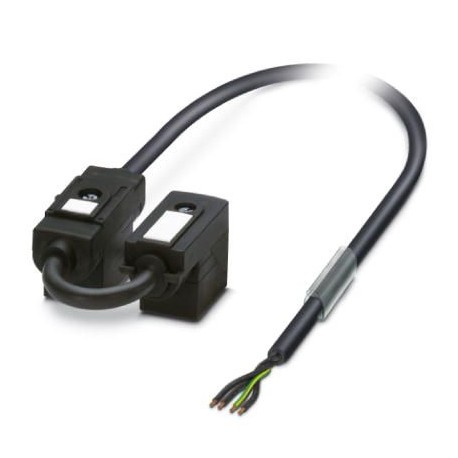

SAC- 5,0/0,2-116/2XB-1L-Z 1458266 PHOENIX CONTACT Cavo per doppio connettore per valvole
SAC-5,0/0,2-116/2XB-1L-Z
1458266
PHOENIX_CONTACT
Cavo per doppio connettore per valvole
Cavo connettore valvola doppia, 4 poli, estremità cavo libera, a connettori valvola B (10mm), con 1 LED, collegato al diodo Z e ai connettori valvola B (10mm), con 1 LED, collegato al diodo Z, lunghezza cavo: 5 m, distanza dal connettore valvola: 0,2 m
Cavo per doppio connettore per valvole, 4-poli, PUR/PVC, nero, estremità conduttore libera, su Connettore per valvole B (10 mm), con 1 LED , Circuito: Diodo Z e Connettore per valvole B (10 mm), con 1 LED , Circuito: Diodo Z, lunghezza cavo: 5 m, distanza connettori per valvole: 0,2 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo sensore/attuatore con connettori per valvole |
| Applicazione | Standard |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | TPU |
| Materiale custodia connettori per valvole | TPU |
| Materiale contatto | CuSn |
| Materiale inserto portacontatti connettore per valvola | PA 6.6 |
| Materiale superficie contatti | Sn |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 24 V AC |
| 24 V DC | |
| Corrente nominale IN | 4 A |
| Caratteristiche connettore per valvole | |
| Viti di fissaggio | M3 x 29 |
| Potenza impulso | 40 W (a 100 µs impulso quadrato) |
| Tensione della polarità | 70 V (a corrente costante di 2 mA) |
| Tensione di blocco | 50 V |
| Dati meccanici | |
| Cicli di manovra | 50 |
| Segnalazione stato | 1 LED |
| Indicazione di stato disponibile | Sì |
| Connessione 1 | |
| Tipo | estremità conduttore libera |
| Connessione 2 | |
| Tipo | Connettore per valvole B (10 mm) |
| Materiale | CuSn (Contatto) |
| Sn (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| TPU (Custodia) | |
| Connessione 3 | |
| Tipo | Connettore per valvole B (10 mm) |
| Materiale | CuSn (Contatto) |
| Sn (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| TPU (Custodia) | |
| Lunghezza cavo | 5 m |
| 0,2 m | |
| PUR/PVC 0,75 mm² nero [116] | |
| Disegno quotato |  |
| Peso della linea | 57 kg/km |
| UL AWM Style | 20549 |
| Numero di poli | 4 |
| Schermato | no |
| Tipo di cavo | PUR/PVC 0,75 mm² nero [116] |
| Struttura conduttore segnale linea | 24x 0,20 mm |
| Linea segnale AWG | 18 |
| Sezione del conduttore | 4x 0,75 mm² |
| Diametro filo con guaina isolante | 1,7 mm ±0,05 mm |
| Diametro esterno conduttore | 6,30 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | nero 1, nero 2, nero 3, verde/giallo |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Resistenza del conduttore max. | 26 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km |
| Tensione nominale cavi | 300 V |
| Tensione di prova | 1200 V |
| Raggio di piegatura minimo, fisso | 63 mm |
| Resistenza alla fiamma | secondo DIN VDE 0482 |
| secondo DIN EN 50265-2-1 | |
| a norma UL FT-2 | |
| Temperatura ambiente (esercizio) | -5 °C ... 80 °C (Cavi, posa mobile) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore per valvole) |
| Connettori per valvole | |
| Definizione norma | Connettori per valvole |
| Norme/disposizioni | EN 175301-803 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | nero |
| con indicatore a LED (EF005950) | Sì |
| schermato (EF000881) | No |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| tensione nominale (EF000228) | 24 V |
| grado di protezione (IP) (EF005474) | IP65 |
