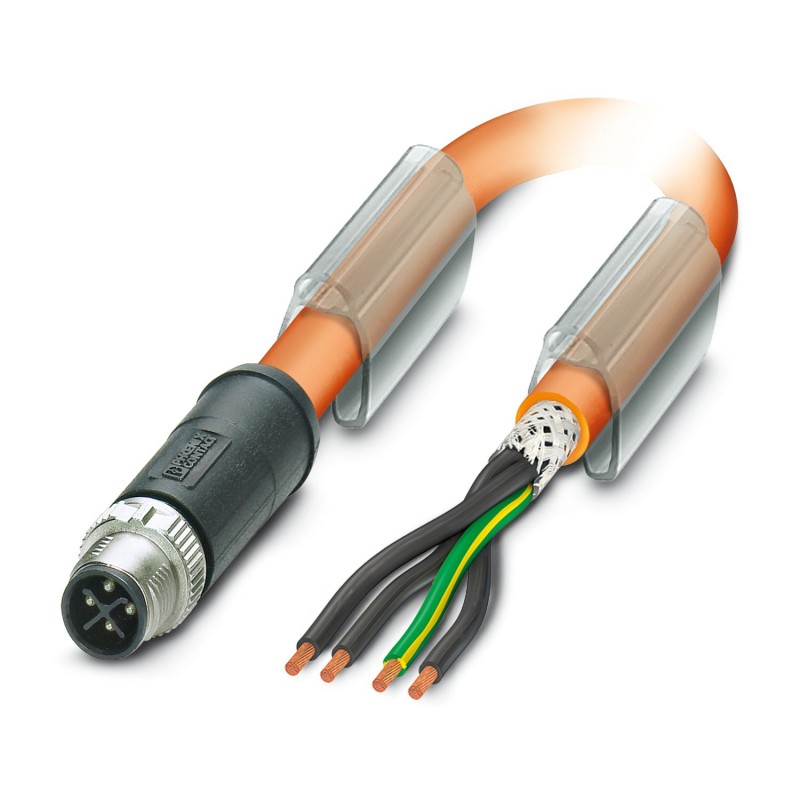

SAC-4P-M12MSS/ 5,0-PUR PE SH 1424245 PHOENIX CONTACT Cavo Power, 4-poli, PUR senza alogenati, arancione RAL ..
SAC-4P-M12MSS/ 5,0-PUR PE SH
1424245
PHOENIX_CONTACT
Cavo Power, 4-poli, PUR senza alogenati, arancione RAL 2003, opaco, schermata, Maschio diritto M12 SPEEDCON, Codifica S, su estremità conduttore libera, Lungh. cavo: 5 m, per corrente alternata fino a 12 A / 630 V
Cavo di alimentazione, 4 poli senza alogeni, schermato (Advanced Shielding Technology), connettore M12 diritto, codifica: S, fino all'estremità libera del cavo, lunghezza del cavo: 5 m, per CA fino a 12 A/690 V
Cavo di alimentazione, 4-poli, PUR senza alogenati, arancio RAL 2003, schermata (Advanced Shielding Technology), Maschio diritto M12, codifica: S, su estremità conduttore libera, lunghezza cavo: 5 m, per corrente alternata fino a 12 A/690 V
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo Power |
| Applicazione | Alimentazione di energia |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | S |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale impugnature | PP |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 690 V AC |
| Corrente nominale IN | 12 A |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Tipo | Maschio diritto M12 |
| Tipo di codifica | S (Power) |
| Connessione 2 | |
| Tipo | estremità conduttore libera |
| Lunghezza cavo | 5 m |
| PUR senza alogenati arancione schermato [PUR] | |
| Disegno quotato |  |
| UL AWM Style | 20234 / 10492 (80 °C / 1000 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | PUR senza alogenati arancione schermato [PUR] |
| Sezione del conduttore | 4x 1,5 mm² |
| Diametro filo con guaina isolante | ≤ 2,5 mm |
| Diametro esterno conduttore | 9,70 mm ±0,3 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | arancio RAL 2003 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | nero 1, nero 2, nero 3, verde/giallo |
| Isolamento spessore parete | 0,40 mm |
| Guaina esterna spessore parete | 1,20 mm |
| Cordatura intera | 4 fili ottimizzati twistati |
| Resistenza del conduttore max. | ≤ 13,3 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 10 MΩ*km (a 20 °C) |
| Tensione nominale cavi | 1000 V AC |
| Tensione di prova | 4260 V AC (5 min.) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Raggio di piegatura minimo, fisso | 49 mm |
| Raggio di piegatura minimo, mobile | 73 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 4000000, Raggio di piegatura: 10 x D, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Capacità di carico dinamico (torsione) | Torsione: ±25 °/m |
| Assenza di alogeni | secondo VDE 0282-13 allegato C |
| Resistenza alla fiamma | secondo EN 60332-1-2 |
| secondo UL 1581 VW1 | |
| secondo CSA C 22.2 nr. 210-05 FT1 | |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| secondo DIN EN 50363-10-2 | |
| Altra resistenza | resistente ai raggi UV |
| non aderente | |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -30 °C ... 90 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 (senza precarico, come prova supplementare secondo la norma IEC 60529) | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-111 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -30 °C |
| tensione nominale (EF000228) | 690 V |
| grado di protezione (IP) (EF005474) | IP65 |
