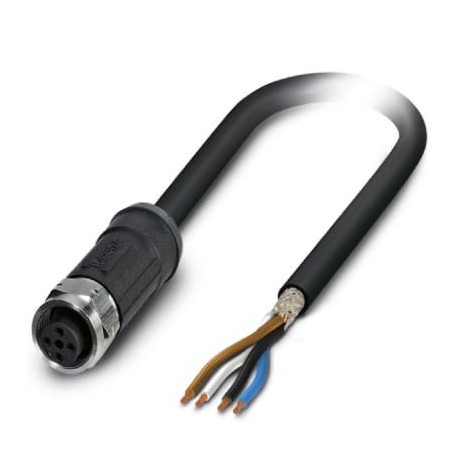

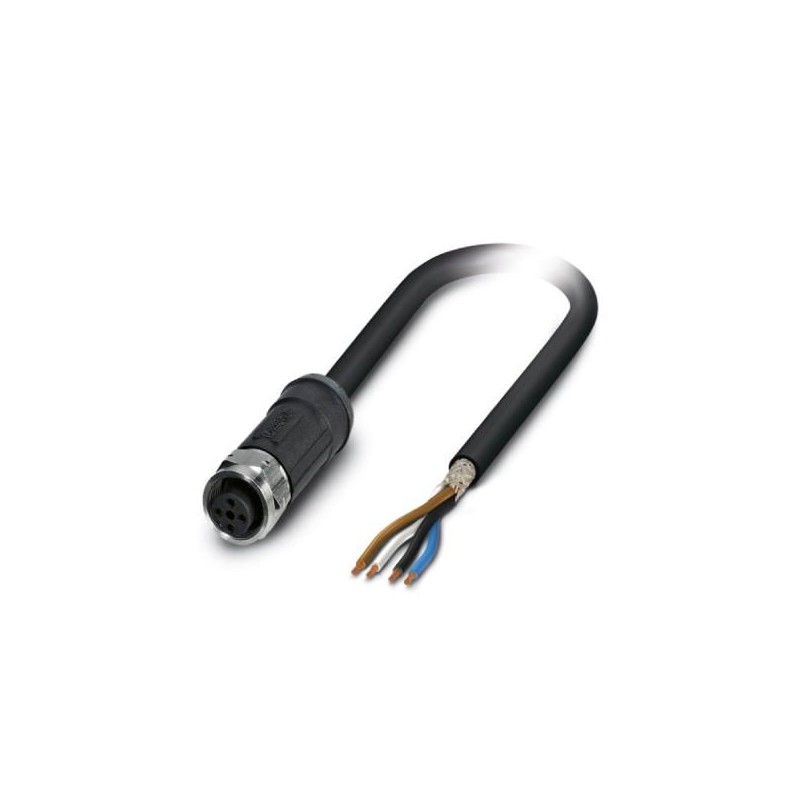

SAC-4P- 5,0-28X/M12FS SH OD
1454163
PHOENIX_CONTACT
1
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1454163 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1CJA - |
Pagina catalogo | Pagina 154 (C_4_2013) |
GTIN | 4046356568777 |
Peso per pezzo (confezione esclusa) | 383,900 g |
Numero tariffa doganale | 85444290 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -40 °C ... 105 °C (connettore / connecttore femmina) |
---|---|
-40 °C ... 85 °C (in caso di rapidi cambi di temperatura (secondo IEC 60512-11-4)) | |
Grado di protezione | IP65 |
IP67 | |
IP68 | |
IP69K |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 48 V AC |
60 V DC | |
N. poli | 4 |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | A - standard |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Segnalazione stato | No |
Circuito/componente di protezione | senza circuito |
Grado d'inquinamento | 3 |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Connettore M12) |
Classe di combustibilità a norma UL 94 | V0 |
---|---|
Materiale contatto | CuSn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | PP |
Materiale impugnature | PP |
Materiale ghiera | Acciaio inox |
Materiale guarnizione | FPM |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo cavo | PE-X nero |
---|---|
Tipo cavo (sigla) | 28X |
Abbreviazione cavi | Li2X2X-C-Vl-2X |
Sezione conduttore | 4x 0,5 mm² (Linea del segnale) |
Linea segnale AWG | 20 |
Struttura conduttore segnale linea | 28x 0,15 mm |
Diametro cavo incluso isolamento | 1,6 mm ±0,05 mm (Linea del segnale) |
Isolamento spessore parete | ca. 0,3 mm (Isolamento fili) |
ca. 0,7 mm (Guaina esterna) | |
ca. 0,45 mm (rivestimento interno) | |
Colori filo | marrone, bianco, blu, nero |
Cordatura intera | 4 fili twistati longitudinalmente |
Passo di cordatura cordatura intera | 108,8 mm |
Schermatura | treccia di fili in rame |
Copertura schermata ottica | 85 % |
Guaina esterna, colore | grigio-nero RAL 7021 |
Diametro esterno cavo D | 6,8 mm ±0,2 mm |
Raggio di piegatura minimo, fisso | 34 mm |
Raggio di piegatura minimo, mobile | 68 mm |
Numero dei cicli di piegatura | 1000000 |
Raggio di piegatura | 68 mm |
Corsa di posizionamento | 10 m |
Velocità di posizionamento | 3 m/s |
Accelerazione | 10 m/s² |
Peso del cavo | 74 kg/km |
Guaina esterna, materiale | PE-X |
Guaina interna materiale | PE-X |
Materiale isolamento fili | PE-X |
Materiale conduttore | Filo Cu nudo |
Resistenza di isolamento | ≥ 100 MΩ*km (a 20 °C) |
resistenza del conduttore | ≤ 39 Ω/km (a 20 °C) |
Capacità linea | ≤ 100 nF/km (Conduttore-conduttore, asimmetrico/a contatto) |
≤ 85 nF/km (Conduttore-conduttore, simmetrico/cavo quadripolare) | |
≤ 150 nF/km (Schermatura conduttori) | |
Induttanza di linea | 0,64 mH/km (a 1 kHz) |
0,46 mH/km (con 10 MHz) | |
Tensione nominale cavo | ≤ 300 V AC |
Tensione di prova cavo | ≥ 3000 V AC |
Caratteristiche particolari | reticolato |
Resistenza alla fiamma | secondo DIN 60332-1-2 |
secondo DIN EN 50266-2-5 | |
Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
Resistenza all'olio | a norma DIN EN 60811-2-1 |
Altra resistenza | resistente ai raggi UV secondo DIN VDE 0276-605 |
Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
-15 °C ... 105 °C (cavi, posa mobile) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1454163-SAC-4P- 5,0-28X/M12FS SH OD | 139 Kbytes |
