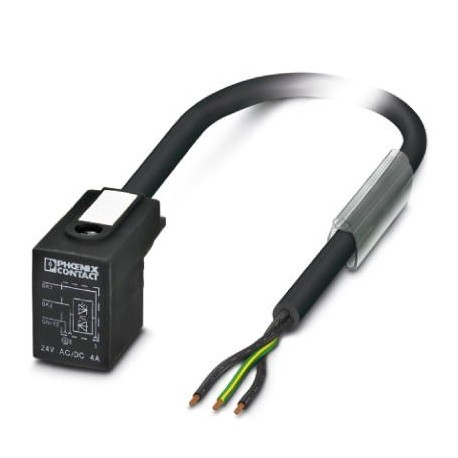

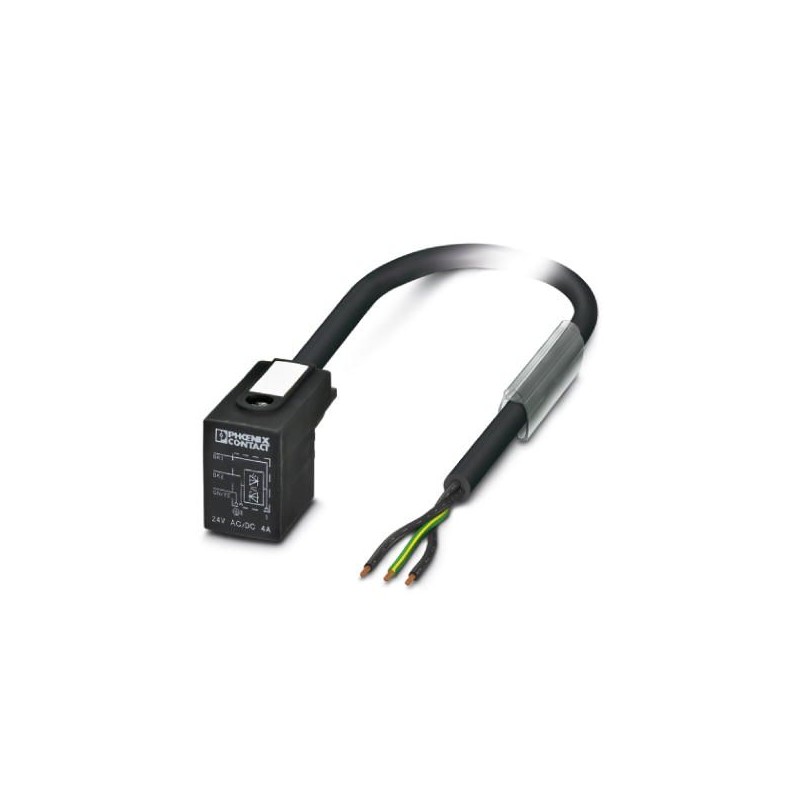

SAC-3P-10,0-PUR/BI-1L-Z
1435263
PHOENIX_CONTACT
1
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1435263 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1DDA - |
Pagina catalogo | Pagina 234 (C_2_2017) |
GTIN | 4046356413596 |
Peso per pezzo (confezione esclusa) | 298,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Lungh. cavo | 10 m |
---|---|
Lunghezza di spelatura dell'estremità libera | 50 mm |
Vite centrale connettore per valvole | M3 x 29 |
Temperatura ambiente (esercizio) | -20 °C ... 85 °C (connettore per valvole) |
---|---|
Grado di protezione | IP65 |
IP67 |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 24 V AC |
24 V DC | |
N. poli | 3 |
Colore maniglie | nero |
Resistenza di isolamento | ≥ 100 MΩ |
Norme/Disposizioni | Connettori per valvole EN 175301-803 |
Segnalazione stato | 1 LED |
Circuito/componente di protezione | Diodo Z |
Potenza impulso Wmax | 40 W (a 100 µs impulso quadrato) |
Tensione della polarità | 70 V (a corrente costante di 2 mA) |
Tensione di blocco | 50 V |
Categoria di sovratensione | III |
Grado d'inquinamento | 3 |
Coppia di serraggio | 0,6 Nm (Connettori per valvole) |
Classe di combustibilità a norma UL 94 | V0 |
---|---|
Materiale dei contatti del connettore per valvole | CuSn |
Materiale superficie contatti connettore per valvole | Sn |
Materiale inserto portacontatti connettore per valvola | PA 6.6 |
Materiale custodia connettori per valvole | TPU |
Materiale guarnizione | TPU (Guarnizione stampata a iniezione) |
Definizione norma | Connettori per valvole |
---|---|
Norme/Disposizioni | EN 175301-803 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo cavo | PUR senza alogenati nero |
---|---|
Tipo cavo (sigla) | PUR |
Abbreviazione cavi | Li9Y11Y-HF |
UL AWM Style | 20549 |
Sezione conduttore | 3x 0,5 mm² |
Linea segnale AWG | 20 |
Struttura conduttore segnale linea | 28x 0,15 mm |
Diametro cavo incluso isolamento | 1,5 mm ±0,05 mm (Linea del segnale) |
Colori filo | nero 1, nero 2, verde/giallo |
Cordatura intera | 3 fili twistati longitudinalmente |
Guaina esterna, colore | grigio-nero RAL 7021 |
Diametro esterno cavo D | 4,5 mm ±0,2 mm |
Raggio di piegatura minimo, fisso | 22,5 mm |
Numero dei cicli di piegatura | 15000000 |
Raggio di piegatura | 50 mm |
Corsa di posizionamento | 0,9 m |
Velocità di posizionamento | 5 m/s |
Accelerazione | 30 m/s² |
Guaina esterna, materiale | PUR |
Materiale isolamento fili | PP |
Materiale conduttore | Filo Cu nudo |
Resistenza di isolamento | min. 20 MΩ*km |
resistenza del conduttore | 39 Ω/km (a 20 °C) |
Tensione nominale cavo | ≤ 300 V |
Tensione di prova cavo | ≥ 1200 V |
Resistenza alla fiamma | secondo DIN VDE 0482 |
secondo DIN EN 50265-2-1 | |
Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
Altra resistenza | notevole resistenza all'olio |
resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
-20 °C ... 80 °C (cavi, posa mobile) |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1435263-SAC-3P-10,0-PUR/BI-1L-Z | 136 Kbytes |
