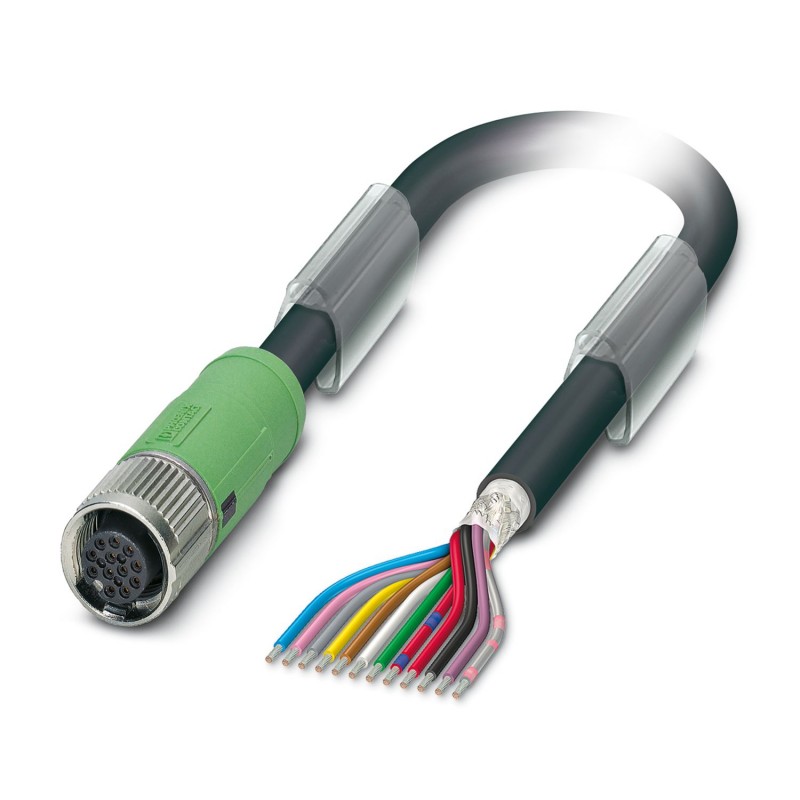

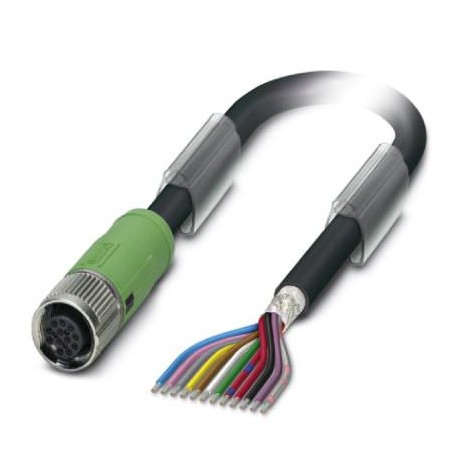

SAC-12P-10,0-35T/FS SH SCO 1430158 PHOENIX CONTACT Cavo sensore-attuatore
SAC-12P-10,0-35T/FS SH SCO
1430158
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1430158 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CNA - |
| Pagina catalogo | Pagina 220 (C_2_2017) |
| GTIN | 4046356322423 |
| Peso per pezzo (confezione esclusa) | 942,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 1,5 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 12 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Resistenza alla fiamma | DIN VDE 0472 T.804, tipo di prova B |
| Resistenza all'olio | DIN VDE 0472 T.803, tipo di prova B |
| Altra resistenza | Resistenza all'idrolisi e ai microbi a norma VDE 0282 parte 10 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PUR/PVC nero Twisted Pair |
|---|---|
| Tipo cavo (sigla) | 35T |
| Abbreviazione cavi | LSPYwC11Y |
| UL AWM Style | 20233 / 1061 (80 °C / 300 V) |
| Sezione conduttore | 12x 0,14 mm² (Linea del segnale) |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Diametro cavo incluso isolamento | 1 mm ±0,05 mm (Linea del segnale) |
| Colori filo | bianco-marrone, verde-giallo, grigio-rosa, blu-rosso, nero-viola, grigio/rosa-rosso/blu |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 6 paia intorno ai riempitori verso l'anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro esterno cavo D | 8,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 2000000 |
| Raggio di piegatura | 85 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 87 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 10 MΩ*km (a 20 °C) |
| resistenza del conduttore | ≤ 142 Ω/km (a 20 °C) |
| Tensione nominale cavo | 42 V AC |
| Tensione di prova cavo | 1500 V AC |
| Caratteristiche particolari | per catena portacavi |
| Resistenza alla fiamma | secondo DIN EN 60332-1-2 |
| secondo VW-1 | |
| Assenza di alogeni | secondo EN 50267-2-1 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | Resistenza all'idrolisi e ai microbi a norma EN 50396 |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1430158-SAC-12P-10,0-35T/FS SH SCO | 154 Kbytes |
|
