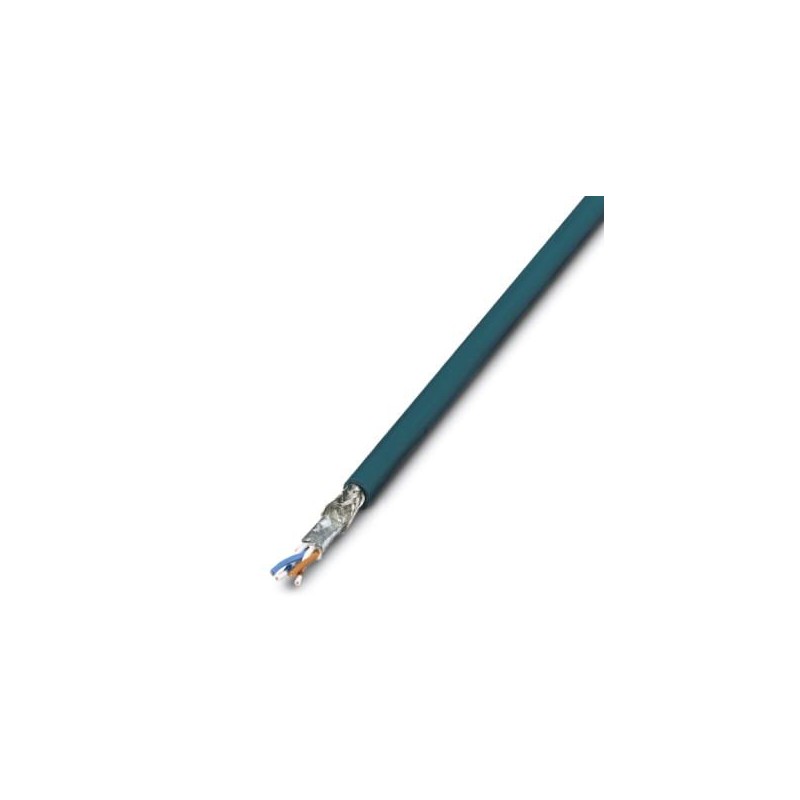

FL CAT5 FLEX 2744830 PHOENIX CONTACT Cavo di rete
FL CAT5 FLEX
2744830
PHOENIX_CONTACT
1 m.
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Per contatori, cavo di installazione, Ethernet CAT5 (100 MBit/s), PUR schermato e senza alogeni, RAL 5021 azzurro acqua, 4 conduttori (2x2xAWG26/7, SF/UTP), conduttori singoli a colore: bianco/arancione-arancione, bianco/verde-verde, lunghezza del cavo: ingresso libero (1.0 ... 1000,0 m)
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2744830 |
|---|---|
| Pezzi/conf. | 1 M |
| Sales key | BF1CJI - |
| Pagina catalogo | Pagina 390 (C_8_2015) |
| GTIN | 4017918600501 |
| Peso per pezzo (confezione esclusa) | 40,240 g |
| Numero tariffa doganale | 85444993 |
| Paese di origine | DE (Germania) |
Dati generali
| Tensione di dimensionamento | 48 V AC |
|---|---|
| N. poli | 4 |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Breve descrizione alternativa del prodotto | Cavo di installazione Ethernet |
Cavo
| Tipo cavo | Ethernet |
|---|---|
| Tipo cavo (sigla) | 93E |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 1 mm -0,2 mm |
| Colori filo | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Diametro esterno cavo D | 5,75 mm ±0,15 mm |
| Raggio di piegatura minimo, fisso | 30 mm (cavi, posa fissa) |
| Raggio di piegatura minimo, mobile | 78 mm (cavi, posa mobile) |
| Resistenza alla trazione GRP | ≤ 50 N (per brevi periodi) |
| ≤ 10 N (permanente) | |
| Peso del cavo | 43 kg/km |
| Guaina esterna, materiale | Compound senza alogeni, HM 2 secondo VDE 0207 |
| Materiale isolamento fili | Foam-Skin PE |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| resistenza del conduttore | ≤ 284 Ω/km |
| Capacità linea | nom. 48 nF/km (a 800 Hz) |
| Impedenza caratteristica | 100 Ω ±15 % (con 1 .... 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 66 dB/m (con 1 MHz) |
| 57 dB/m (con 4 MHz) | |
| 52 dB/m (con 10 MHz) | |
| 50 dB/m (con 16 MHz) | |
| 47 dB/m (con 20 MHz) | |
| 45 dB/m (con 31,25 MHz) | |
| 40 dB/m (con 62,5 MHz) | |
| 36 dB/m (con 100 MHz) | |
| Attenuazione | 0,028 dB/m (con 1 MHz) |
| 0,06 dB/m (con 4 MHz) | |
| 0,085 dB/m (con 10 MHz) | |
| 0,115 dB/m (con 16 MHz) | |
| 0,128 dB/m (con 20 MHz) | |
| 0,162 dB/m (con 31,25 MHz) | |
| 0,23 dB/m (con 62,5 MHz) | |
| 0,29 dB/m (con 100 MHz) | |
| Attenuazione incrociata (ACR) | 6,57 dB/m (con 1 MHz) |
| 5,64 dB/m (con 4 MHz) | |
| 5,12 dB/m (con 10 MHz) | |
| 4,89 dB/m (con 16 MHz) | |
| 4,57 dB/m (con 20 MHz) | |
| 4,34 dB/m (con 31,25 MHz) | |
| 3,77 dB/m (con 62,5 MHz) | |
| 3,31 dB/m (con 100 MHz) | |
| Velocità del segnale | 0,77 c |
| Runtime | 4,3 ns/m |
| Soppressione interferenze | ca. 65 dB (con 30 MHz) |
| Resistenza accoppiamento | ≤ 5,00 mΩ/m (con 20 MHz) |
| Tensione nominale cavo | 50 Veff |
| 125 V (Valore di punta, non per correnti forti) | |
| Tensione di prova filo/filo | 1000 Veff |
| Tensione di prova filo/schermatura | 500 Veff |
| Resistenza alla fiamma | secondo VDE 0482 Parte 265-2-1 |
| secondo IEC 332-1 | |
| Temperatura ambiente (posa) | -5 °C ... 60 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1 mm |
| sezione nominale del conduttore (EF000060) | 0.14 mm² |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| numero di fili (EF001792) | 4 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | altro |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| ritorcitura (EF003802) | altro |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | altro |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 5.75 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 78 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 30 mm |
| categoria (EF001619) | altro |
