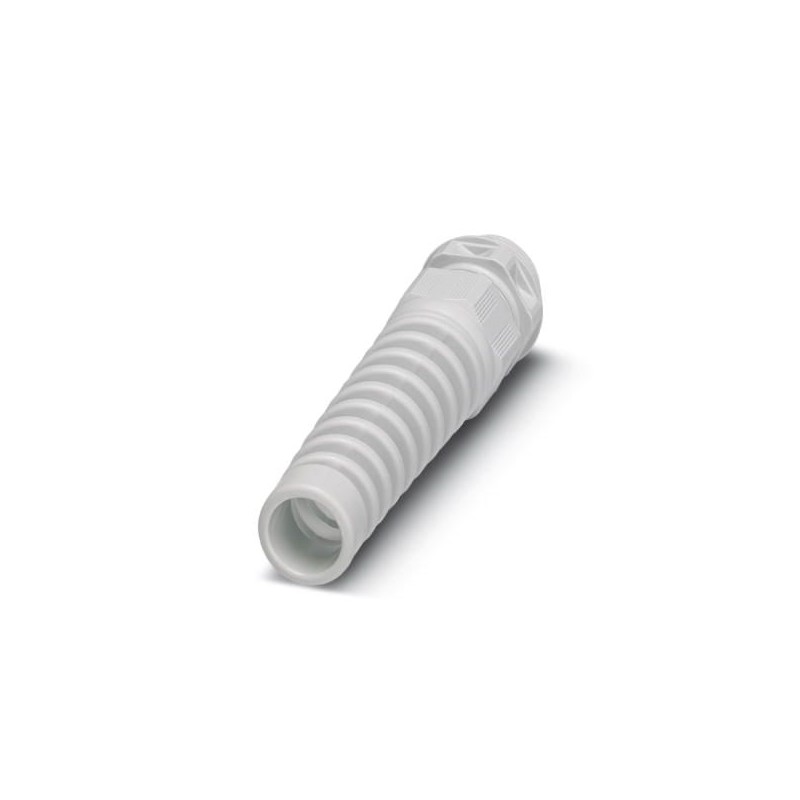

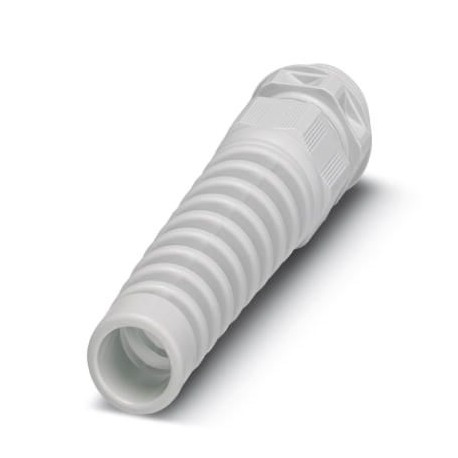

G-INB-M20-S68N-PEPDS-LG 1415174 PHOENIX CONTACT Connessione a vite per cavo
G-INB-M20-S68N-PEPDS-LG
1415174
PHOENIX_CONTACT
10
Connessione a vite per cavo
Pressacavo, materiale di collegamento a vite: PA, diametro esterno del cavo 6 mm ... 13 mm, schermatura: no, filettatura di collegamento: M20 x 1,5, colore: grigio chiaro RAL 7035, con protezione antitorsione
sistemi di introduzione per cavi/conduttori > Pressacavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1415174 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7DEX - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 704 (C_2_2017) |
| GTIN | 4055626038056 |
| Peso per pezzo (confezione esclusa) | 23,490 g |
| Numero tariffa doganale | 39269097 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza | 103 mm |
|---|---|
| Apertura chiave dadi | 24 mm |
| Apertura chiave perno | 24 mm |
| Misura angolare esagonale | 27 mm |
| Lunghezza della filettatura | 12 mm |
| Diametro foro passante | 20,1 mm ... 20,2 mm |
| Diametro esterno conduttore | 6 mm ... 13 mm |
| 7,5 mm ... 11,3 mm (per UL 514 B) |
Condizioni ambientali
| Grado di protezione (IP) | IP68 (5 bar / 0,5 h) |
|---|---|
| IP69 (DIN EN 60529 / IEC 60529) | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (statico) |
Generalità
| Esecuzione | con protezione antipiega |
|---|---|
| Numero dei conduttori | 1 |
| Materiale viti | PA |
| Materiale guarnizione | EPDM (Guarnizione per cavi, senza alogenati) |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 750,00 |
| Schermato | no |
| Tipo filettatura lato collegamenti | M20 x 1,5 |
| M20 | |
| Coppia di serraggio | 4 Nm (Dado: EN 62444) |
| 4 Nm (Perno: EN 62444) | |
| Colore | grigio chiaro |
| Categoria d'urto | 2 |
| Esecuzione dello scarico della trazione | A |
| Produttore | WISKA |
| Denominazione produttore | ESKVS 20 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di filettatura (EF001758) | metrico |
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| lunghezza della filettatura (EF000368) | 12 mm |
| apertura di chiave (EF000177) | 24 mm |
| misura angolare dell'esagono (EF005268) | 27 mm |
| adatto per diametro cavo (EF005466) | 6 mm |
| materiale (EF002169) | materiale sintetico |
| qualità del materiale (EF001257) | poliammide (PA) |
| protezione della superfice (EF000139) | non trattato |
| senza alogeni (EF000025) | Sì |
| grado di protezione (IP) (EF005474) | IP68 |
| colore (EF000007) | grigio |
| protezione contro la piegatura (EF000734) | No |
| con controdado (EF005049) | No |
| con arresto nell'apertura (EF012547) | No |
| versione (EF000010) | diritto |
| raccordo a vite cavo piatto (EF004685) | No |
| scarico di trazione (EF000878) | Sì |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -40 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1415174-G-INB-M20-S68N-PEPDS-LG | 108 Kbytes |
|
