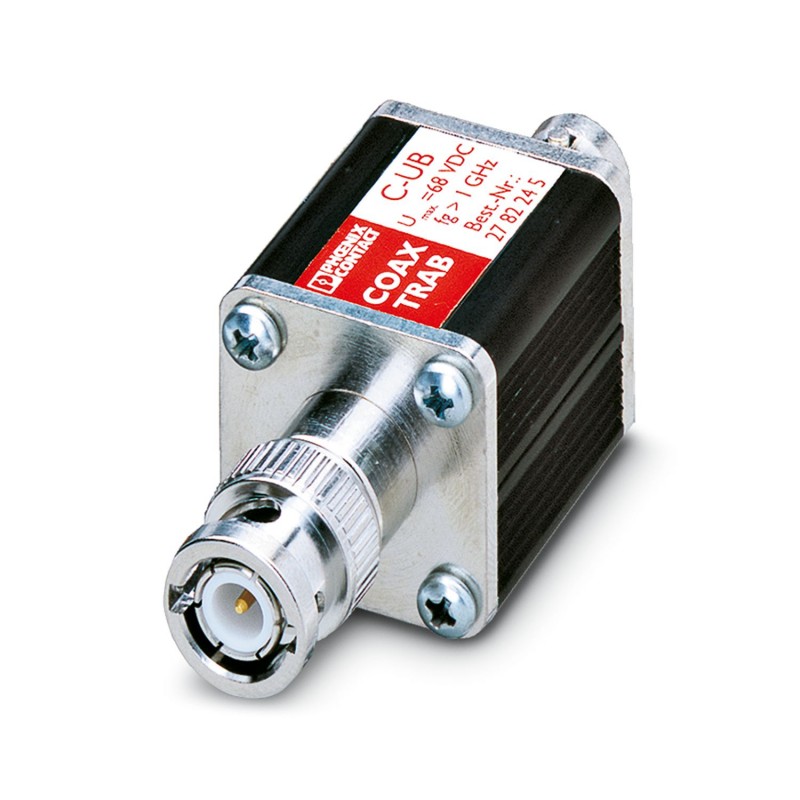

C-UB 2782245 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
C-UB
2782245
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Adattatore con protezione contro le sovratensioni per interfacce di segnale coassiali. Collegamento: femmina – maschio BNC
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | |
| Nota | Per soddisfare le condizioni di spegnimento delle tensioni DC, è necessario osservare le seguenti indicazioni: "il dispositivo di protezione contro le sovratensioni è da utilizzare insieme ad un'unità di invio, che disattiva i cortocircuiti". |
| Tipo di prodotto | Protezione contro le sovratensioni per impianti ricetrasmittenti |
| Classe di prova IEC | C2 |
| C3 | |
| D1 | |
| Tipo | Adattatore |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Collegamento | BNC 50 Ω |
| Disegno quotato |  |
| Larghezza | 25,4 mm |
| Altezza | 25,4 mm |
| Lunghezza | 68 mm |
| Materiale custodia | Alluminio |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Shield/Earth Ground |
| Massima tensione permanente UC | 68 V DC |
| 50 V AC | |
| Corrente nominale | 1 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA |
| Corrente nominale dispersa In(8/20) µs (filo-schermatura) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2,5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-schermatura) | 2,5 kA |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 650 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) spike | ≤ 650 V |
| Livello di protezione Up(conduttore-terra) | ≤ 650 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-schermatura) | ≤ 650 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,1 dB (≤ 20 MHz / 50 Ω) |
| Frequenza limite fg (3 dB), asimm. (Schermatura) nel sistema a 50 Ω | tip. 1 GHz |
| Rapporto d'onde stazionarie VSWR in sistemi a 50 Ω | ≤ 1,20 (≤ 200 MHz) |
| Potenza HF consentita Pmaxa VSWR=xx (sistema a 50 Ohm) | 40 W (VSWR = 1,1) |
| 12 W (VSWR= ∞) | |
| Capacità asimmetrica (schermatura) | tip. 1,5 pF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV / 5 kA |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Resistenza corrente impulsiva (conduttore-schermatura) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 2,5 kA |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | DIN VDE 0110-1 / IEC 60664-1 |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2012 |
| Norme/disposizioni | EN 61643-21 |
| Nota | 2013 |
| Tipo di montaggio | Adattatore specifico |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
