PHOENIX_CONTACTI / OFLM BK EIP M12 DI 8 M12-2TX 2773322 PHOENIX CONTACT Accoppiatore bus

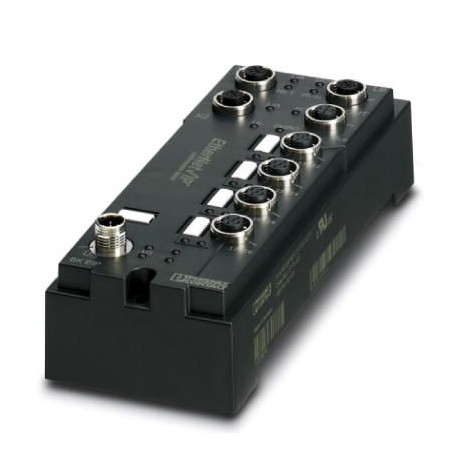

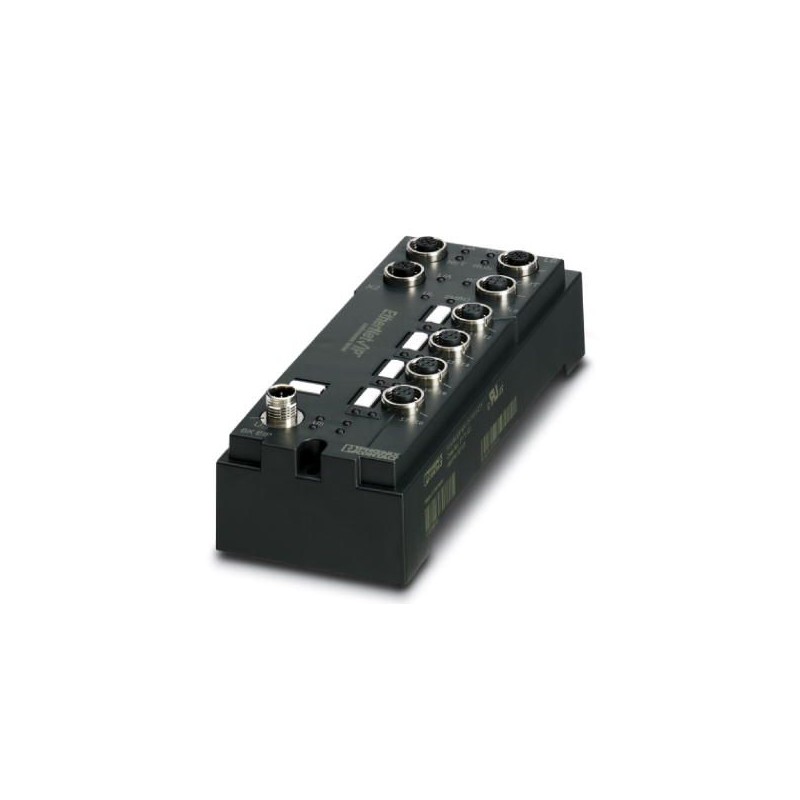

PHOENIX_CONTACT FLM BK EIP M12 DI 8 M12-2TX 2773322 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

FLM BK EIP M12 DI 8 M12-2TX 2773322 PHOENIX CONTACT Accoppiatore bus

Riferimento: FLM BK EIP M12 DI 8 M12-2TX

Codice: 2773322

Produttore: PHOENIX_CONTACT

Descrizione:

Accoppiatore bus
L'accoppiatore bus EtherNet/IP™ stabilisce un bus locale per un massimo di 16 partecipanti. Altre funzioni: 10 Mbit/s e 100 Mbit/s, auto-negoziazione, auto-crossover, 8 ingressi digitali, diagnostica accurata per canale, protezione da cortocircuito/sovraccarico, tecnologia di connessione rapida M12

Categorie:

  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2773322
Pezzi/conf.1 PZ
Sales keyDNI41D -
Pagina catalogoPagina 211 (C_6_2017)
GTIN4046356166096
Peso per pezzo (confezione esclusa)280,000 g
Numero tariffa doganale85176200
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza70 mm
Altezza178 mm
Profondità50 mm
Distanza fori178 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Temperatura ambiente consentita (stoccaggio/trasporto)95 %
Pressione aria (funzionamento)80 kPa ... 106 kPa (fino a 2000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP65/IP67

Generalità

Tipo di montaggioMontaggio a parete
Peso netto280 g
Tipo di montaggioMontaggio a parete, opzionale su montaggio a piastra

Interfacce

DenominazioneEtherNet/IP™
CollegamentoConnettori M12, codifica D
Denominazione vano di collegamentoCavo in rame
Velocità di trasmissione10/100 MBit/s (Auto-negoziazione)
N. poli4

Gateway bus locale

DenominazioneGateway bus locale
Collegamentoconnettori M12, codifica B
Velocità di trasmissione500 kBaud / 2MBaud commutabile
Numero utilizzatori bus locale max.16
Lunghezza bus locale max.20 m

Alimentazione dell'elettronica

CollegamentoConnettore M12
DenominazioneUL
Tensione di alimentazione24 V DC
Range tensione di alimentazione18 V DC ... 30 V DC (ripple incluso)
Corrente di alimentazione< 100 mA

Potenziali Fieldline

Alimentazione di tensione UL24 V DC
Alimentazione di corrente a ULmax. 4 A
Corrente assorbita da ULmax. 118 mA (per 2 MBaud)
tip. 118 mA (per 2 MBaud)
max. 60 mA (per 500 kBaud)
tip. 60 mA (per 500 kBaud)
Alimentazione di tensione a US24 V DC
Alimentazione di corrente a USmax. 4 A
Corrente assorbita da UStip. 5 mA (più corrente di alimentazione dei sensori)
max. 600 mA

Ingressi digitali

Denominazione ingressoIngressi digitali
Descrizione dell'ingressoIEC 61131-2 tipo 1
CollegamentoConnettore M12
Tecnica di connessione2, 3, 4 conduttori
Numero ingressi8
Nome protezioneProtezione contro cortocircuiti e sovraccarichi dell'alimentazione sensore
Tempo filtro3 ms
Tensione d'ingresso24 V DC
Range d'ingresso segnale "0"-30 V DC ... 5 V DC
Range d'ingresso segnale "1"13 V DC ... 30 V DC

Separazione del potenziale

Test di verificaPer periferia 500 V DC

Normative e prescrizioni

Attacco a normaCUL
Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche
