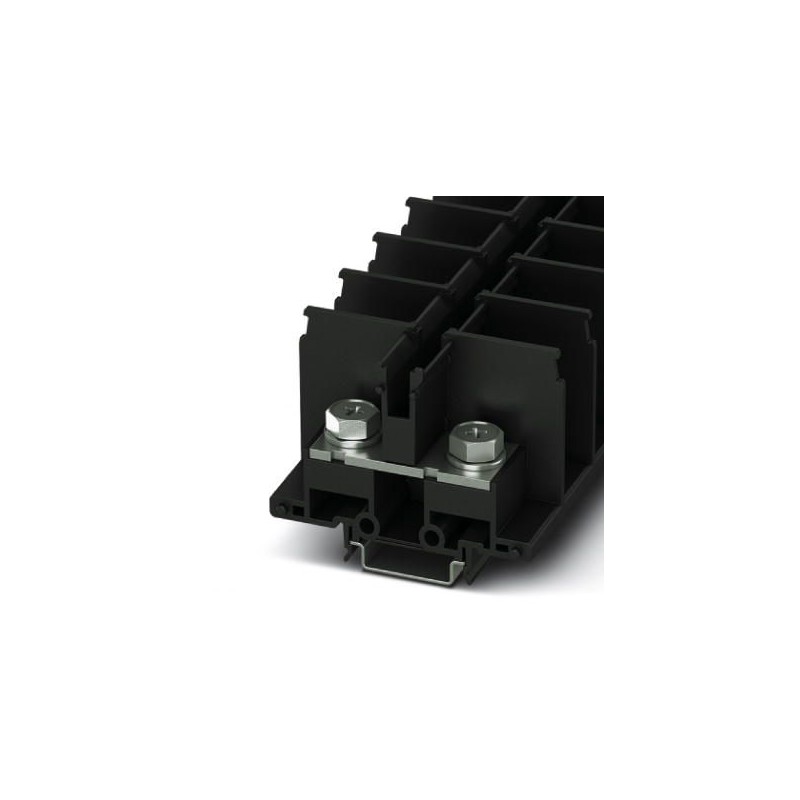

BTO 38 3281200 PHOENIX CONTACT Passante modulare morsettiera
BTO 38
3281200
PHOENIX_CONTACT
25
Passante modulare morsettiera
Morsettiera passante, tensione nominale: 690 V, corrente nominale: 125 A, tipo di collegamento: morsetto per cavo anulare, numero di collegamenti: 2, larghezza: 26 mm, altezza: 56 mm, colore: nero, classe di montaggio: NS 35/7,5, NS 35/15
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Tre millioni due cento ottanta un mille due cento |
|---|---|
| Unità d'imballaggio | 25 pc |
| GTIN | 4055626406954 |
| Peso per Pezzo (escluso imballaggio) | 88.700 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | IN (India) |
Generale
| Numero di livelli | Uno |
|---|---|
| Numero di connessioni | Due |
| Sezione trasversale nominale | 35 mm2 |
| Colore | nero |
| Materiale isolante | PC |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 8 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | IIIa |
| Massima dissipazione di potenza nominale condizione | 4.06 W |
| Temperatura ambiente (esercizio) | -40 °C ... + 110 °C |
| Metodo di connessione | Anello capocorda per cavo |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Massima corrente di carico | Cento venti cinque |
| Corrente nominale IN | Cento venti cinque |
| Tensione nominale UN | 690 V |
| Aprire il pannello laterale | Sì |
Connessione dati
| Metodo di connessione | Anello capocorda per cavo |
|---|---|
| Connessione in acc. con standard | IEC 60947-7-1 |
| La filettatura della vite | M8 |
| Coppia di serraggio, min. | 10 Nm |
| Coppia di serraggio max | 13.5 Nm |
| Sezione conduttore solido min. | 1,5 mm2 |
| Sezione conduttore solid max. | 35 mm2 |
| Sezione conduttore flessibile min. | 1,5 mm2 |
| Sezione conduttore flessibile max. | 35 mm2 |
| Min. AWG sezione conduttore flessibile | Venti |
| Max. AWG sezione conduttore flessibile | Due |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 1,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 35 mm2 |
| Capocorda per cavo di collegamento secondo la norma | DIN 46235 |
| Min. la sezione per capocorda per cavo di connessione | 1,5 mm2 |
| Max. la sezione per capocorda per cavo di connessione | 35 mm2 |
| AWG min | Venti |
| AWG max | Due |
| Diametro del foro, min. | 8.4 mm |
| Capocorda larghezza max. | 23.7 mm |
| Diametro del bullone | 8 mm |
| La filettatura della vite | M8 |
| Coppia di serraggio, min. | 10 Nm |
| Coppia di serraggio max | 13.5 Nm |
Dati di connessione (standard JIS)
| Metodo di connessione | Anello capocorda per cavo |
|---|---|
| Connessione in acc. con standard | JIS 8207-7-1 |
| Sezione conduttore flessibile min. | 1.25 mm2 |
| Sezione conduttore flessibile max. | 38 mm2 |
| Capocorda per cavo di collegamento secondo la norma | JIS 8207-7-1 |
| Min. la sezione per capocorda per cavo di connessione | 1.25 mm2 |
| Max. la sezione per capocorda per cavo di connessione | 38 mm2 |
| Diametro del foro, min. | 8.4 mm |
| Capocorda larghezza max. | 23.7 mm |
| Diametro del bullone | 8 mm |
| La filettatura della vite | M8 |
| Coppia di serraggio, min. | 10 Nm |
| Coppia di serraggio max | 13.5 Nm |
| Corrente nominale IN | 135 A |
| Massima corrente di carico | 135 A |
| Tensione nominale UN | 600 V |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 4.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 8.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
