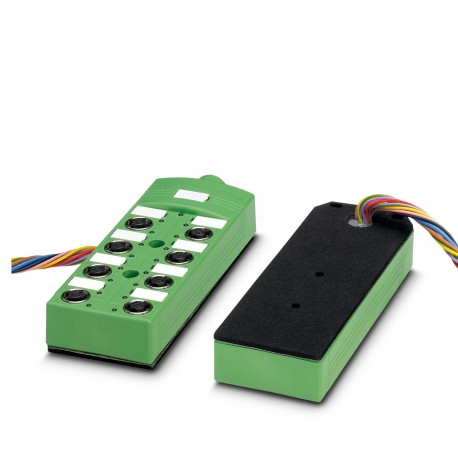

SACB-8/ 8-L-PUR SCO OTB 1,5M 1437245 PHOENIX CONTACT Box sensore/attuatore
SACB-8/ 8-L-PUR SCO OTB 1,5M
1437245
PHOENIX_CONTACT
Box sensore/attuatore
Scatola sensore/attuatore, applicazione: standard, tipo di connessione: SPEEDCON M12 Connettore femmina in metallo, numero di stazioni a innesto: 8, numero di poli: 4, codifica: A - standard, occupazione di stazioni a innesto: singola, indicazione di stato: Sì, pnp; Collegamento del cavo principale: Collegamento del cavo principale sul lato posteriore 270°, PVC, lunghezza del cavo: 1,5 m, schermatura: no
Scatola di distribuzione, applicazione: Standard, tipo di connessione: Connettore femmina M12-SPEEDCON Metallo, numero degli slot: 8, numero poli: 4, codifica: A, occupazione slot: singolo, segnalazione di stato: Sì, PNP; connessione linea principale: Connessione posteriore cavo di uscita 270°, PVC, lunghezza cavo: 1,5 m, schermatura: no
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per l'utilizzo | Gli slot non utilizzati devono essere chiusi prima della messa in servizio. Gli elementi di chiusura adatti sono disponibili alla voce "Accessori". |
| Tipo di prodotto | Scatola di distribuzione |
| Applicazione | Standard |
| Numero di poli | 4 |
| Numero degli slot | 8 |
| Codifica | A |
| LED | sì |
| Diagnostica locale | |
| Funzione controllata | Tensione di alimentazione |
| rappresentazione visiva | LED verde |
| Tensione d'esercizio massima Umax | 30 V DC |
| Diagnostica locale | Tensione di alimentazione LED verde |
| Segnalazione stato I/O LED giallo | |
| Tensione nominale UN | 24 V DC |
| Corrente di dimensionamento totale | 12 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
| Piedinatura | |
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GNYE | |
| Indicazione di stato disponibile | Sì |
| Disegno quotato |  |
| Larghezza | 58 mm |
| Altezza | 28 mm |
| Lunghezza | 159 mm |
| Materiale Boccola filettata | Zinco pressofuso |
| Materiale Custodia | PBT |
| Materiale Massa di tenuta | PUR |
| Materiale guarnizione O-ring | NBR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PA |
| Lunghezza cavo | 1,5 m |
| PUR/PVC nero [PUR] | |
| Disegno quotato |  |
| Peso della linea | 107,4 kg/km |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Numero di poli | 11 |
| Schermato | no |
| Tipo di cavo | PUR/PVC nero [PUR] |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 8x 0,34 mm² (Linea del segnale) |
| 3x 0,75 mm² (Linea di alimentazione) | |
| Diametro filo con guaina isolante | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Diametro esterno conduttore | 8,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Guaina esterna spessore parete | ≥ 0,38 mm |
| Cordatura intera | Fili in posizioni twistati |
| Resistenza del conduttore max. | ≤ 53 Ω/km (Linea del segnale) |
| ≤ 26 Ω/km (Linea di alimentazione) | |
| Resistenza di isolamento | ≥ 5 MΩ*km |
| Tensione nominale cavi | 300 V AC |
| Tensione di prova filo/filo | 2000 V (50 Hz, 5 min.) |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 64 mm |
| Raggio di piegatura minimo, mobile | 85 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 1500000, Raggio di piegatura: 10 x D, Corsa di posizionamento: 2 m, Velocità di posizionamento: 2 m/s |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Caratteristiche particolari | privo di silicone |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP54 (con fori di fissaggio ermetici) |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -30 °C ... 90 °C |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo preconfezionato (EF007300) | 1.5 m |
| lunghezza del cavo configurabile (EF007301) | No |
| numero di slot per sensori/attuatori (EF006939) | 8 |
| numero di canali per slot (EF006885) | 1 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 4 |
| tensione nominale (EF000228) | 24 V |
| tensione d'esercizio (EF003983) | 24 V |
| max. capacità di corrente per ogni base di collegamento (EF004038) | 2 A |
| max. corrente totale (EF004039) | 12 A |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| con indicatore a LED (EF005950) | Sì |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | No |
| idoneità alla posa dinamica in catena della versione a cavo fisso (EF007461) | No |
| colore della scatola (EF000136) | nero |
| temperatura d'esercizio (EF002393) | -30 °C |
| grado di protezione (IP) (EF005474) | IP54 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 58 mm |
| altezza (EF000040) | 28 mm |
| profondità (EF000049) | 159 mm |
