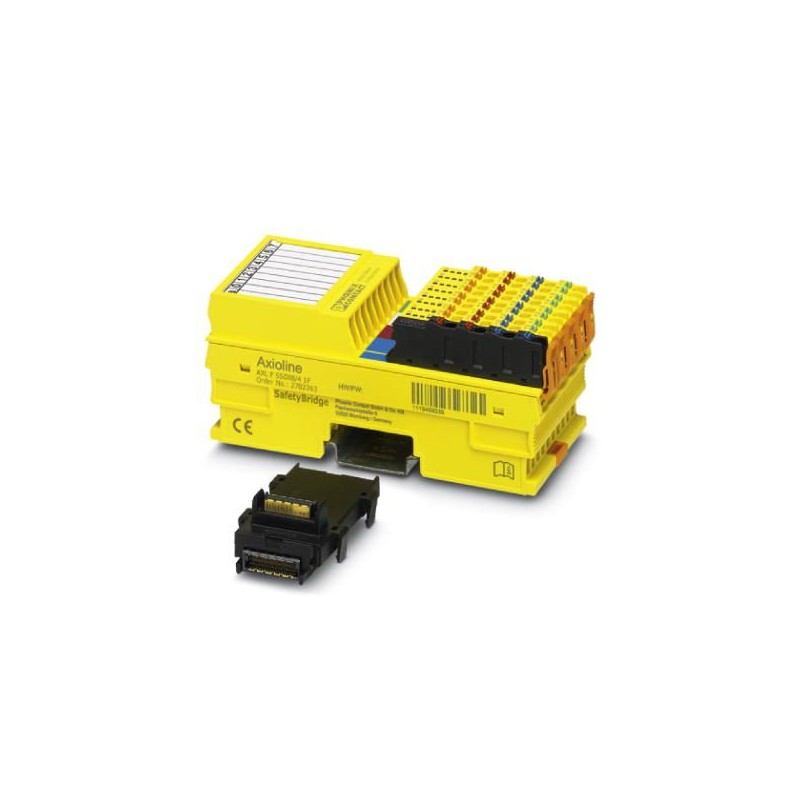

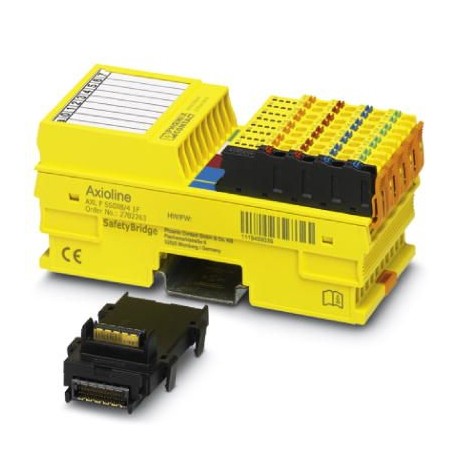

AXL F SSDI8/4 1F 2702263 PHOENIX CONTACT Modulo di sicurezza
AXL F SSDI8/4 1F
2702263
PHOENIX_CONTACT
Modulo di sicurezza
Axioline F, modulo di ingresso digitale, sicurezza funzionale, tecnologia SafetyBridge, ingressi digitali: 4 (con assegnazione a 2 canali), 8 (con assegnazione a 1 canale), 24 V DC, tecnologia di connessione: 2, 3, 4 driver, indice di protezione: IP20
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702263 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA521 - |
| Pagina catalogo | Pagina 301 (C_6_2017) |
| GTIN | 4055626066813 |
| Peso per pezzo (confezione esclusa) | 347,600 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 53,6 mm |
| Altezza | 126,1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -35 °C ... 60 °C (Posizione di installazione: a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 75 % (nella media, talvolta 85%, nessuna condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 75 % (senza formazione di condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 108 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3500 m s.l.m.) |
| Grado di protezione | IP20 |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | IEC 61131-2 Tipo 3 |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Numero ingressi | 4 (con struttura a due canali) |
| 8 (con struttura a canale singolo) | |
| Tempo di filtro in ingresso | 1,5 ms |
| Tensione d'ingresso | 24 V DC (attraverso uscite di trigger T1 e T2 o alimentazione esterna) |
| Range tensione d'ingresso | -3 V DC ... 30,2 V DC |
| Corrente di ingresso nominale con UIN | tip. 4,2 mA |
| Corrente d'ingresso tipica per canale | 4,2 mA |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 347,6 g |
| Nota per i dati sul peso | con connettore e modulo di base bus |
Potenziali Axioline
| Denominazione | Alimentazione del bus locale Axioline F (UBus) |
|---|---|
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | tip. 280 mA (Tutti gli ingressi settati; alimentazione mediante UIda 19,2 V DC a 30,2 V DC) |
| max. 310 mA | |
| Denominazione | Alimentazione per moduli d'ingresso digitali (UI) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30,2 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 9 mA (Tutti gli ingressi settati; alimentazione mediante UIcon 30,2 V DC; senza alimentazione dei sensori tramite le alimentazioni a impulsi T1 e T2) |
| Nome protezione | Protezione contro inversione di polarità, circuito di protezione EMC, rilevazione di minima tensione |
Dati tecnici di sicurezza
| Denominazione | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | max. 3 (a due canali; dipendente da parametrizzazione e circuito) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | max. 3 (a due canali; dipendente da parametrizzazione e circuito) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | max. e (a due canali; dipendente da parametrizzazione e circuito) |
| Categoria | max. 4 (a due canali; dipendente da parametrizzazione e circuito) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | max. 3 (a due canali; dipendente da parametrizzazione e circuito) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 4 |
| numero di uscite digitali (EF001993) | 0 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| corrente d'entrata per segnale 1 (EF001428) | 0.0042 mA |
| tensione ammessa nell'ingresso (EF007554) | 24 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | senza |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | Sì |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 53.6 mm |
| altezza (EF000040) | 125.894343 mm |
| profondità (EF000049) | 52.59 mm |
