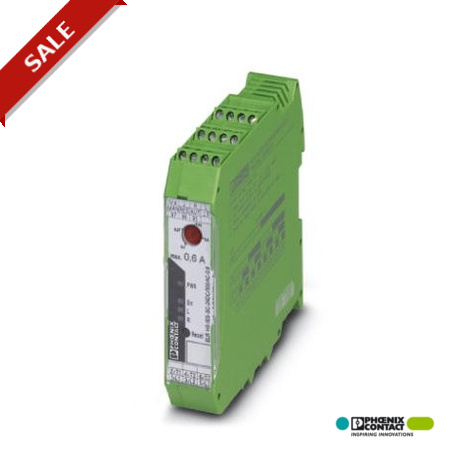

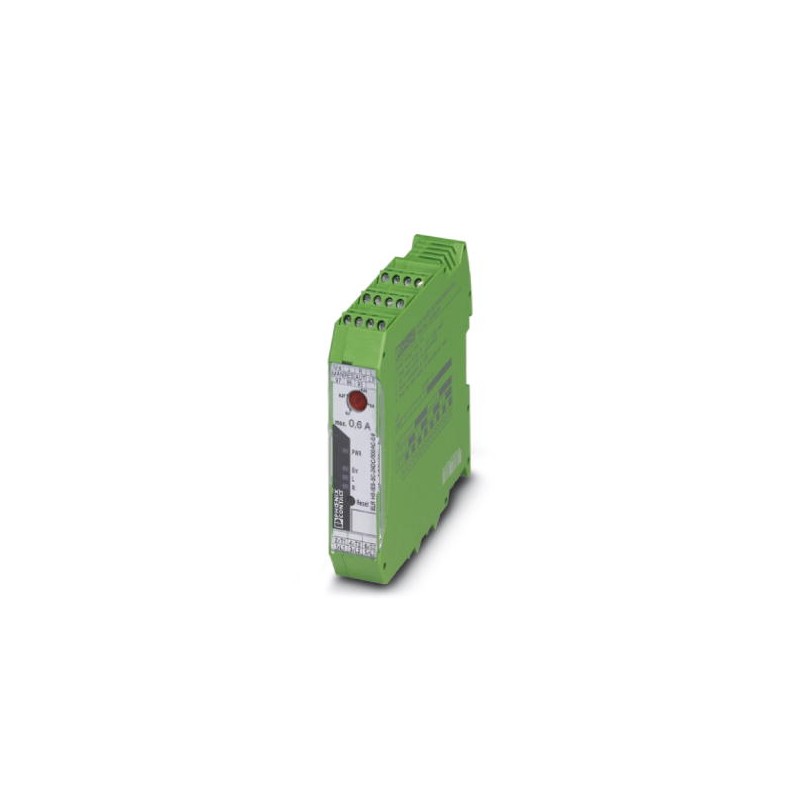

ELR H5-IES-SC- 24DC/500AC-0,6 2900582 PHOENIX CONTACT Relè statico per l'inversione di motori da 3~AC fino a..
ELR H5-IES-SC-24DC/500AC-0,6
2900582
PHOENIX_CONTACT
Relè statico per l'inversione di motori da 3~AC fino a 500 V AC, con corrente d'uscita 0,6 A, tensione di controllo 230 V AC, disinserzione per sovraccarico impostabile, funzione di arresto d'emergenza fino a SIL 3 / PL e connessione a vite
Regolatore di avviamento ibrido per l'inversione di 3~ motori AC fino a 500 V AC e 0,6 A di corrente di uscita, con una tensione di controllo di 24 V DC, interruttore automatico di sovraccarico regolabile, funzione di arresto di emergenza fino a SIL 3/PL e e collegamento a vite.
Apparecchi elettrici a bassa tensione > combinazione starter motore
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati di ingresso
| Denominazione ingresso | Alimentazione delle apparecchiature |
|---|---|
| Tensione di alimentazione, di comando, di dimensionamento US | 24 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | 40 mA |
| Circuito di protezione | Prot. contro inversione polarità Diodo di protezione contro l'inversione di polarità in parallelo |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED giallo |
| Segnalazione di errore | LED rosso |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Corrente di lavoro di dimensionamento IC | 5 mA |
| Soglia di commutazione | 9,6 V (Segnale "0") |
| 19,2 V (Segnale "1") | |
| Livello di commutazione | < 5 V DC (per ARRESTO DI EMERGENZA) |
| Circuito di protezione | Prot. contro inversione polarità |
| Tempo di disinserzione tipico | < 30 ms |
dati di uscita
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
|---|---|
| Range tensioni di esercizio | 42 V AC ... 550 V AC |
| Range della corrente di carico | 75 mA ... 600 mA (vedere derating) |
| Curva d'intervento a norma IEC 60947 | Classe 10A |
| Corrente di esercizio con AC-51 | 0,6 A |
| Corrente di esercizio con AC-53a | 0,6 A |
| Corrente di dispersione | 0 mA |
| Circuito di protezione | Prot. contro le sovratensioni Varistore |
Dati di uscita uscita di allarme
| Nota | Messaggio di risposta: contatto di scambio a potenziale zero, contatto di segnale |
|---|---|
| Esecuzione dei contatti | 1 di scambio |
Dati di collegamento del circuito di comando
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Generalità
| Frequenza di commutazione | ≤ 2 Hz (in funzione del carico) |
|---|---|
| Posizione d'installazione | verticale (guida di montaggio orizzontale, avviamento motore sotto) |
| Indicazione per il montaggio | affiancabile, per la distanza vedere derating |
| Funzionamento | 100 % ED |
| Denominazione | Norme/Disposizioni |
| Norme/Disposizioni | IEC 60947-1 |
| EN 60947-4-2 | |
| IEC 61508 | |
| ISO 13849 | |
| Safety Integrity Level secondo IEC 61508 | SIL 3 (disinserimento sicuro) |
| SIL 2 (protezione del motore) | |
| Categoria secondo ISO 13849 | 3 (Disinserimento sicuro) |
| Performance Level secondo ISO 13849 | n (Disinserimento sicuro) |
Dimensioni
| Larghezza | 22,5 mm |
|---|---|
| Altezza | 99 mm |
| Profondità | 114,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Grado di protezione | IP20 |
| Caratteristica | Valore |
|---|---|
| tipo di avviatore motore (EF009598) | starter a inversione |
| con attivatore di corto circuito (EF006691) | No |
| tensione di alimentazione pilota nominale DC (EF003980) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| corrente d'esercizio nominale Ie (EF001443) | 0.6 A |
| corrente d'esercizio nominale per AC-3, 400 V (EF009602) | 0.6 A |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 0.075 A |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| protezione da sovraccarico a compensazione termica (EF009604) | No |
| classe di intervento (EF006668) | CLASS 10 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| numero di punti di comando (EF001372) | 1 |
| adatto per arresto d'emergenza (EF001433) | Sì |
| reset esterno possibile (EF003426) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 107 mm |
| profondità (EF000049) | 114 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2900582-ELR H5-IES-SC- 24DC/500AC-0,6 | 152 Kbytes |
|
