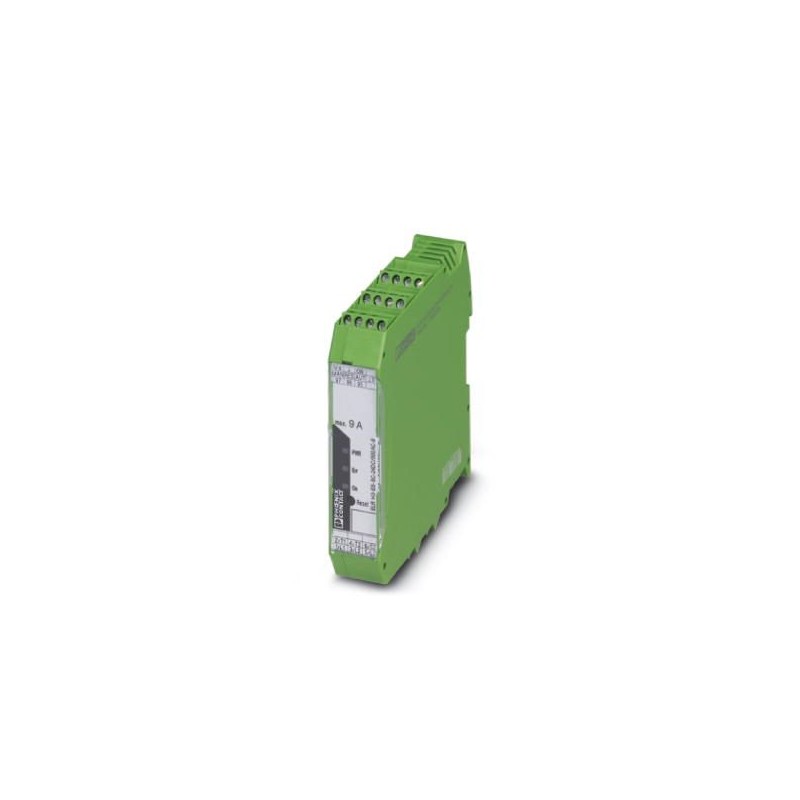

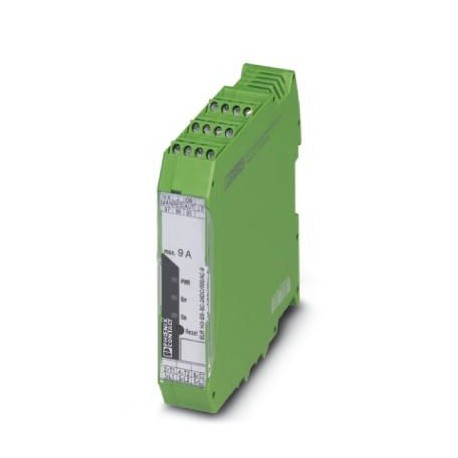

ELR H3-ES-SC- 24DC/500AC-2 2900552 PHOENIX CONTACT Relè statico per l'avviamento
ELR H3-ES-SC- 24DC/500AC-2
2900552
PHOENIX_CONTACT
Relè statico per l'avviamento
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900552 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 182 (IF-2011) |
| GTIN | 4046356527743 |
| Numero tariffa doganale | 85371098 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Grado di protezione | IP20 |
Generalità
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
|---|---|
| Indicazione per il montaggio | affiancabile con distanza = 20 mm |
| Funzionamento | 100 % ED |
| Potenza dissipata massima | 3,3 W |
| Potenza dissipata minima | 1,1 W |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Circuito di carico |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Omologazioni / conformità
| Safety Integrity Level secondo IEC 61508 | ≤ 3 (Disinserimento sicuro) |
|---|---|
| Categoria secondo ISO 13849 | ≤ 3 (Disinserimento sicuro) |
| Performance Level secondo ISO 13849 | e (Disinserimento sicuro) |
Dati UL
| SCCR | 100 kA (480 V AC (fusibile 30 A classe CC / 30 A classe J (High-Fault))) |
|---|---|
| 5 kA (480 V AC (fusibile 20 A RK5 (Standard-Fault))) | |
| FLA | 2,4 A (480 V) |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| EN 60947 | |
| Denominazione | Requisiti per centrali elettriche |
| Norme/Disposizioni | DWR 1300 / ZXX01/DD/7080.8d |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 500 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| isolamento | separazione sicura |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027024002eCl@ss 5.127024002eCl@ss 6.027024002eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
