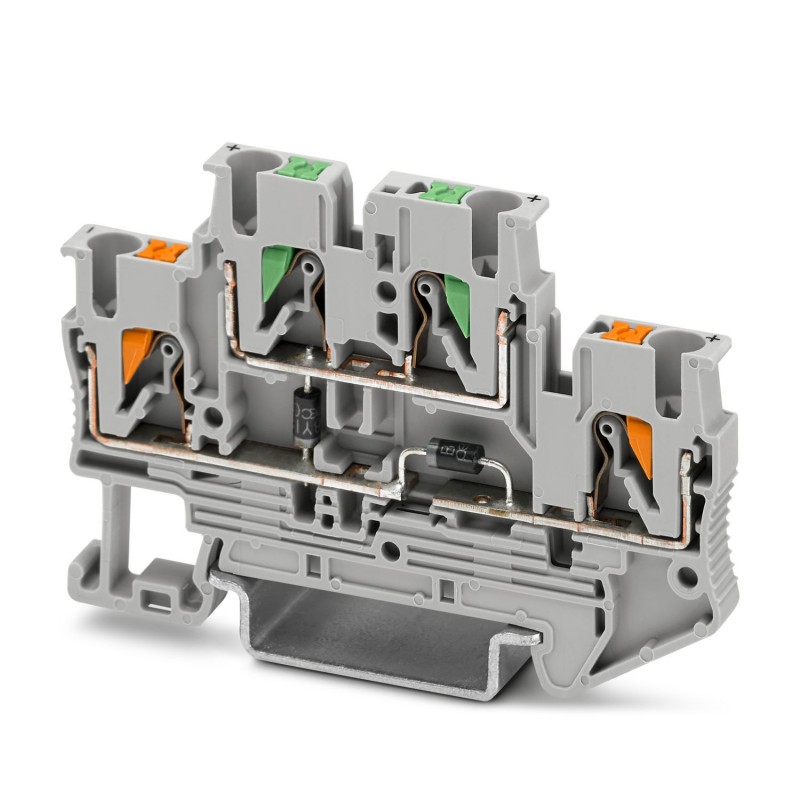

PTTB 2,5-2DIO/O-UL/UR-UL/U-OG/O-GN 1032734 PHOENIX CONTACT Componente morsetto componibile
1032734
PTTB 2,5-2DIO/O-UL/UR-UL/U-OG/O-GN
PHOENIX_CONTACT
50
Componente morsetto componibile
A carico per i componenti, con diodo integrato 1N4007, La corrente massima è determinata dal diodo. Montaggio: diodo 1N 4007, inversione di tensione: 1300 V, corrente limite costante: 0,5 A., tensione nominale: 500 V, corrente nominale: 0,5 A, tipo di connessione: connessione push-in, numero connessioni: 4, sezione: 0,14 mm² - 4 mm², AWG: 26 - 12, larghezza: 5,2 mm, altezza: 45,8 mm, colore: grigio, classe di montaggio: NS 35/7.5, NS 35/15
Morsettiera per componenti, con diodo integrato 1N4007, corrente nominale: 1 A, numero di collegamenti: 4, tipo di collegamento: Collegamento push-in, 1° e 2° piano, Sezione di dimensionamento: 2,5 mm2, sezione: 0,14 mm2 - 4 mm2, classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > morsetto
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Componente morsetto componibile , con diodo integrato 1N4007, La corrente massima è determinata dal diodo. Integrato: diodo 1N 4007, tensione di blocco: 1300V, corrente limite permanente: 0,5A., tensione nominale: 500 V, corrente nominale: 0,5 A, collegamento: Connessione Push-in, numero di connessioni: 4, sezione: 0,14 mm² - 4 mm², AWG: 26 - 12, larghezza: 5,2 mm, altezza: 45,8 mm, colore: grigio, tipo di montaggio: NS 35/7,5, NS 35/15
Dati commerciali
| Codice per l'ordinazione | 1032734 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2272 - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626537504 |
| Peso per pezzo (confezione esclusa) | 12,000 g |
| Numero tariffa doganale | 85369010 |
Generalità
| Nota | La corrente massima è determinata dal diodo. Integrato: diodo 1N 4007, tensione di blocco: 1300V, corrente limite permanente: 0,5A. |
|---|---|
| Numero di piani | 2 |
| Numero collegamenti | 4 |
| Sezione nominale | 2,5 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Corrente nominale IN | 0,5 A |
| Corrente di carico massima | 0,5 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | Sì |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A3 |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
Classifiche
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141127eCl@ss 8.027141127eCl@ss 9.027141127
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| corrente nominale In (EF008250) | 1 A |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 68 mm |
| profondità (EF000049) | 45.8 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
