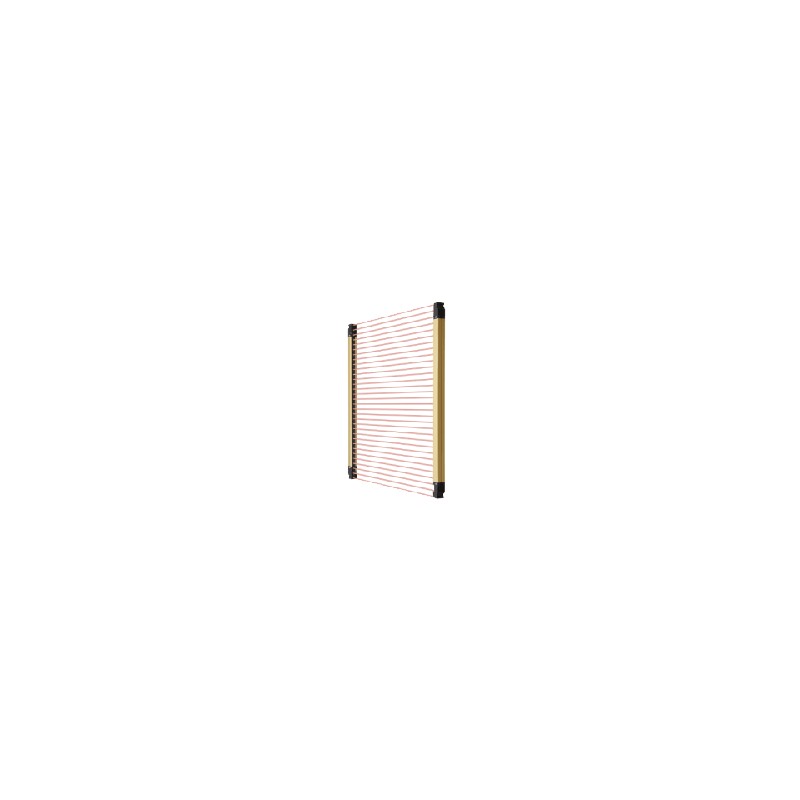

SF4D-H24-01 PANASONIC Barriera di luce di sicurezza [Tipo 4 Ple SIL 3] SF4D
SF4D-H24-01
PANASONIC
Barriera di luce di sicurezza [Tipo 4 Ple SIL 3] SF4D
Sicurezza - PANASONIC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Più venduti
▲Dettagli
▲| Numero Di Prodotto | SF4D-H24-01 |
| Numero Di Parte | SF4D-H24-01 |
| Prodotto | Barriera Fotoelettrica di sicurezza [di Tipo 4, pl e SIL 3] |
| Dettagli | Min. rilevamento di oggetti ø25 mmø0.984, in(20 mm0.787 inpasso dei raggi) |
| Nome del prodotto | Compatta e Robusta barriera Fotoelettrica di Sicurezza [di Tipo 4, pl e SIL 3] SF4D |
| Voce | Specifiche |
|---|---|
| Numero Di Prodotto | SF4D-H24-01 |
| Numero Di Parte | SF4D-H24-01 |
| No. del fascio canali | Venti quattro |
| Altezza di protezione | 470 mm 18.504 in (Nota): Quando si utilizza un dispositivo di sicurezza per tenere la macchina in Cina o quando si utilizza SF4D-□-01 come un dispositivo di sicurezza per una pressa o una carta di taglio della macchina in Giappone, la lunghezza dal centro del primo fascio di canale al centro dell'ultimo raggio del canale di diventare per essere all'altezza del campo protettivo. |
| Altezza di protezione : Durante l'utilizzo come attrezzature di sicurezza per stampa Cinese macchina o quando si utilizza per la stampa Giapponese di macchina o di carta di taglio della macchina | 460 mm 18.110 in (Nota): Quando si utilizza un dispositivo di sicurezza per tenere la macchina in Cina o quando si utilizza SF4D-□-01 come un dispositivo di sicurezza per una pressa o una carta di taglio della macchina in Giappone, la lunghezza dal centro del primo fascio di canale al centro dell'ultimo raggio del canale di diventare per essere all'altezza del campo protettivo. |
| Consumo di corrente | Emettitore : 100 mA o meno Ricevitore : 130 mA o meno |
| PFHD | 1.56×10-9 |
| MTTFD | 782 anni o più |
| Peso(per un Totale di emettitore e ricevitore) | 1,100 g ca. |
| Norme applicabili:standard Internazionale | IEC 61496- 1/2 (Tipo 4), ISO 13849- 1 (Categoria 4, PLe), IEC 61508-1 a 7 (SIL3) |
| Norme applicabili:Giappone | JIS B 9704-1/2 (Tipo 4), JIS B 9705-1 (Categoria 4), JIS C 0508-1 a 7 (SIL3) |
| Norme applicabili:Europa (UE) | EN 61496-1/2 (Tipo 4), EN ISO 13849-1 (Categoria 4, PLe), EN 55011, EN 61000-6-2, EN 50178 |
| Norme applicabili:Nord America | ANSI/UL 61496-1/2 (Tipo 4),CAN/CSA C22.2 N. 14, CAN/CSA E61496-1/2 |
| Norme applicabili:la Cina (GB) | GB/T 4584 |
| Direttiva sulla marcatura CE di conformità | Direttiva macchine, Direttiva EMC, Direttiva RoHS |
| Gamma di funzionamento | Breve modalità : da 0,2 a 9 m0.656 per 29.528 ft Lungo : 0,8 fino a 15 m2.625 per 49.213 ft (selezionabili tramite DIP switch) (Nota): Il range di funzionamento è la possibilità di impostare la distanza tra emettitore e ricevitore. |
| Min. rilevamento di oggetti | ø25 mmø0.984, inoggetto opaco (Nota): Quando il flottante funzione viene utilizzata la dimensione minima di rilevamento di oggetti di varia. Per i dettagli, consultare la sezione relativa distanza di Sicurezza. |
| Angolo di apertura effettivo | ±2.5° o meno ad una distanza di 3 m9.843 fto più (in base a IEC 61496-2) |
| Tensione di alimentazione | 24 V DC+20-30 %Ripple P-P del 10% (escludendo la caduta di tensione a causa di cavo) (Nota): In considerazione della caduta di tensione causata dal cavo, uscita di Controllo (OSSD 1, OSSD 2) source / sink di corrente e la lunghezza del cavo come una linea guida. |
| Uscite di controllo (OSSD 1, OSSD 2) | PNP open collector / NPN open collector (selezionabile) <PNP output selezionato> ・Massima corrente di alimentazione : 350 mA ・Tensione applicata : la Stessa tensione di alimentazione (tra l'uscita di controllo e +V) ・Tensione residua : 2 V (corrente di alimentazione 350 mA) (esclusa la caduta di tensione a causa di cavo) ・Corrente di dispersione : 0,2 mA o meno (compresi SPENTO) ・Carico massimo capacità : 2.2 µF ・Carico di cablaggio resistenza : 3 Ω o meno <NPN uscita selezionata> ・Massima dissipatore di corrente : 350 mA ・Tensione applicata : la Stessa tensione di alimentazione (tra l'uscita di controllo e 0 V) ・Tensione residua : 2 V o meno (dissipatore di corrente di 350 mA) (esclusa la caduta di tensione a causa di cavo) ・Corrente di dispersione : 0,2 mA o meno (compresi SPENTO) ・Carico massimo capacità : 2.2 µF ・Carico di cablaggio resistenza : 3 Ω o meno |
| Uscite di controllo (OSSD 1, OSSD 2):modalità di Funzionamento | Quando tutti i raggi vengono ricevuti, OFF quando uno o più raggi bloccati (Anche al di FUORI quando il sensore interno di errore o di sincronizzazione del segnale di errore si verifica) (Nota): si noti che l'impostazione non può essere cambiata quando SF4D-□-01 è utilizzato. |
| Uscite di controllo(OSSD1, OSSD2):circuito di Protezione | Incorporated |
| Uscita di controllo(OSSD 1, OSSD 2):tempo di Risposta | FUORI di risposta : 10 ms o meno (Non collegati in serie / parallelo), 18 ms o meno (Collegati in serie / parallelo)(Nota 1) Risposta : 50 ms o meno (Nota 2)(Nota 3) (Nota 1): Per i tempi di risposta, il numero di raggi, consultare l'uscita di Controllo (OSSD 1, OSSD 2) tempi di risposta. (Nota 2): Perché l'uscita di controllo (OSSD 1, OSSD 2) deve essere SPENTO per almeno l ' 80 ms, la risposta sarà in ritardo di più di 50 ms, quando la luce bloccati in meno di 30 ms. (Nota 3): Quando la sincronizzazione ottica è selezionata, se il fascio di assi di entrambe le estremità superiore ed inferiore sono bloccati, la velocità di reazione diminuisce come 1 sec. |
| Uscita ausiliaria (AUX)(Non-uscita di sicurezza) | PNP open collector / NPN open collector (selezionabile) <PNP output selezionato> ・Massima fonte di corrente : 60 mA ・Tensione applicata : la Stessa tensione di alimentazione (tra uscita ausiliaria e +V) ・Tensione residua : 2 V o meno (la fonte di corrente 60 mA) (esclusa la caduta di tensione a causa di cavo) ・Corrente di dispersione : 0,2 mA o meno (compresi SPENTO) <NPN uscita selezionata> ・Massima dissipatore di corrente : 60 mA ・Tensione applicata : la Stessa tensione di alimentazione (tra uscita ausiliaria e 0 V) ・Tensione residua : 2 V o meno (dissipatore di corrente 60 mA) (esclusa la caduta di tensione a causa di cavo) ・Corrente di dispersione : 0,2 mA o meno (compresi SPENTO) |
| Uscita ausiliaria (AUX)(Non-uscita di sicurezza) : modalità di Funzionamento | Uscita di controllo ON : OFF, uscita di Controllo OFF : ON (Nota): si noti che l'impostazione non può essere cambiata quando SF4D-□-01 è utilizzato. |
| Uscita ausiliaria (AUX)(Non-uscita di sicurezza) : circuito di Protezione | Incorporated |
| Uscita ausiliaria (AUX)(Non-uscita di sicurezza) : tempo di Risposta | FUORI di risposta : 60 ms o meno, di risposta : 60 ms o meno |
| Metodo di sincronizzazione | Linea di sincronizzazione sincronizzazione ottica (selezionabili tramite DIP switch) |
| Interferenze funzione di prevenzione | <Non collegati in serie/parallelo> ・Linea di sincronizzazione : 2 unità o meno (auto) ・Sincronizzazione ottica : 2 unità o meno (selezionabili tramite DIP switch) <Collegati in serie/parallelo> ・Collegamento in serie : 5 unità o meno (numero totale di fascio canali 256 o meno) ・Collegamento in parallelo : 3 unità o meno (numero totale di fascio canali 192 o meno)(Nota) ・Serie / parallelo collegamento misto : 5 unità o meno (numero totale di fascio canali 144 o meno)(Nota) (Nota): si noti che l'impostazione non può essere cambiata quando SF4D-□-01 è utilizzato. |
| Test di ingresso funzione | Incorporated |
| Funzione di interblocco | Incorporated [reset Manuale / funzione di reset automatico (selezionabile da un cablaggio)] (8-core cavo o 12-core cavo) |
| Blocco funzione di rilascio | Incorporated |
| Funzione edm | Incorporated (8-core cavo o 12-core cavo) |
| Applicazione di funzione di indicatore di | Incorporated (solo il ricevitore si accende quando la sincronizzazione ottica è utilizzato) |
| Funzione di Muting | Incorporated (12-core cavo) |
| Funzione di Override | Incorporated (12-core cavo) |
| Funzione risparmio energetico | Incorporated |
| Funzioni opzionali | Funzioni opzionali non può essere utilizzato quando SF4D-□-01 è utilizzato. |
| Grado di inquinamento | Tre |
| Altitudine di funzionamento | 2.000 m6,561.68 fto meno (Nota: non utilizzare o conservare in un ambiente pressurizzato a pressione atmosferica o superiore ad un'altitudine di 0 metri. |
| Resistenza ambientale:Grado di protezione | IP67 IP65 (IEC), NEMA Tipo 13 (NEMA 250) |
| Temperatura ambiente | Da -10 a +55 ℃Da +14 a +131 ℉(Senza condensa o ghiaccio ammessi), di Stoccaggio : da -25 a +60 ℃Da -13 a +140 ℉ |
| L'umidità ambientale | 30% a 85% RH, di Stoccaggio : da 30 a 95 % RH |
| Ambiente di illuminamento | La luce a incandescenza : 5,000 ℓx o meno alla luce-superficie ricevente |
| Resistenza ambientale:rigidità Dielettrica tensione | 1000 V in C.A. per un minuto, tra tutti i morsetti collegati insieme e custodia |
| Resistenza di isolamento | 20 MΩ o più, con 500 V DC megger, tra tutti i morsetti collegati insieme e custodia |
| Resistenza alle vibrazioni | Da 10 a 55 Hz, 0,75 mm0.030 indoppia ampiezza in X, Y e Z le indicazioni di due ore ciascuna Malfunzionamento resistenza da 10 a 55 Hz, 0,75 mm0.030 inampiezza doppia X, Y, e Z per sapere venti volte ogni |
| Resistenza agli urti | 300 m/sDueaccelerazione (30 G ca.) in X, Y, e Z indicazioni stradali per tre volte Malfunzionamento di resistenza di 100 m/sDueaccelerazione (10 G ca.) in X, Y, e Z indicazioni stradali ogni 1.000 volte |
| SFF (Safe Failure Fraction) | 99% |
| HFT (Tolleranza ai Guasti Hardware) | Uno |
| Tipo di sottosistema | Tipo B (IEC 61508-2) |
| T1 (test di prova intervallo) | 20 anni |
| Errore di tempo di risposta | Entro il tempo di risposta (OFF risposta) |
| Stato di sicurezza | Uscita di controllo (OSSD 1 / 2) stato OFF |
| Elemento radiante | LED infrarosso (emissione di picco di lunghezza d'onda : 850 nm0.0335 mil) |
| Materiale | Contenitore : Alluminio, Rilevamento di superficie : resina in Policarbonato e acciaio inossidabile (SUS304), tappo Superiore / inferiore cap : Nylon |
| Metodo di collegamento | Dal connettore |
| Cavo di estensione | Lunghezza totale di emettitore / ricevitore può essere estesa fino a 70 m229.659 ftogni utilizzo opzionale cavo di accoppiamento (tra cui la lunghezza di serie accoppiamento dei cavi) (Nota): In considerazione della caduta di tensione causata dal cavo, uscita di Controllo (OSSD 1, OSSD 2) source / sink di corrente e la lunghezza del cavo come una linea guida. |
| Accessori | SF4B-TR25 (asta di prova) : 1 pc. |
| Commento | Dove le condizioni di misura non sono stati specificati con precisione, le condizioni di utilizzo sono stati una temperatura ambiente di +20 ℃+68 ℉. PFHD: Probabilità di Guasto Pericoloso per Ora, MTTFD: Tempo medio prima di un Guasto Pericoloso (in anni). |
