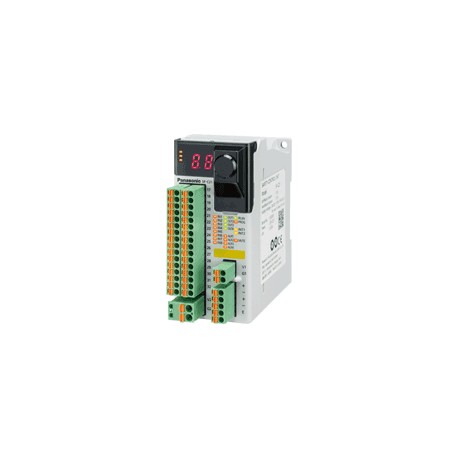

USFC21 SF-C21 PANASONIC Unità di controllo di sicurezza per barriera fotoelettrica di sicurezza e di altri p..
USFC21
SF-C21
PANASONIC
Unità di controllo di sicurezza per barriera fotoelettrica di sicurezza e di altri prodotti di sicurezza, 8 ingressi 24 v e 4 uscite a 24V, 4 aggiungere. uscite, 8 funzioni logiche, progr. con il Configuratore SF-C
Unità di controllo per barriere e altri prodotti di sicurezza, Cat. 4(Ple) e SIL3, 4 ingressi, 2 uscite, 8 logiche prestabilite secondo le normative cat. 4 (Ple) e 1 logica personalizzabile, funzione di autodiagnostica.
SF-C21_Safety Controllo Unit_Safety Unità di Controllo SF-C21
Sicurezza - PANASONIC > SF4C fotoelettriche di sicurezza. Accessori - PANASONIC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Più venduti
▲Dettagli
▲| Numero Di Prodotto | SF-C21 |
| Numero Di Parte | SF-C21 |
| Prodotto | Unità Di Controllo Di Sicurezza |
| Nome del prodotto | Unità di Controllo di sicurezza SF-C21 |
| Voce | Specifiche |
|---|---|
| Numero Di Prodotto | SF-C21 |
| Numero Di Parte | SF-C21 |
| Direttiva sulla marcatura CE di conformità | Direttiva macchine, Direttiva EMC, Direttiva RoHS |
| Norme : Sicurezza | IEC 61508-1 a 7, EN 61508-1 a 7 (SIL3), ISO 13849-1 (Fino alla Categoria 4, PLe), IEC 61131-2, IEC 61010-2-201, IEC 62061 (SILCL3), UL 61010-1, UL 61010-2-201, UL 1998 |
| Norme : EMC | IEC 61000-6-2, IEC 61326-3-1, EN 55011 |
| Standard correlati | IEC 60947-1, IEC 60947-5-1, IEC 60947-5-2, IEC 60947-5-5, IEC 60947-5-8, IEC 61496-1, IEC TS 62046, ISO 13851 |
| Tensione di alimentazione : alimentatore interno | 24 V DC+10-15% Ripple P-P10 % o meno (Nota) "Alimentazione interna" è il tipo di alimentazione di ingresso di sicurezza. Gli alimentatori per interni ed esterni, sono isolati. (Nota) L'unità di alimentazione collegato a questo dispositivo deve soddisfare le condizioni riportate di seguito. - Tensione di uscita all'interno di 20,4 V a 26.4 V DC (Ripple P-P: 10 % o meno). - Alimentazione unità di alimentazione SELV (safety extra low voltage) / PELV (protected extra-low voltage) conforme alla Direttiva EMC e Direttiva Bassa tensione (nel caso In cui la Marcatura CE di conformità è richiesto). - Alimentazione unità di alimentazione conforme alla Direttiva Bassa tensione e con una potenza di 100 VA o meno - Alimentazione unità di alimentazione in uscita, tempo di mantenimento di 20 ms o più. - Alimentazione unità di alimentazione corrispondente alla CLASSE 2 (In causa C-TÜV CI Quotazione Marchio di conformità è richiesto). |
| Tensione di alimentazione : alimentatore esterno | 24 V DC+10-15% Ripple P-P10 % o meno (Nota) "Alimentazione esterna" è l'alimentazione per il controllo di uscita / uscita ausiliaria. Gli alimentatori per interni ed esterni, sono isolati. (Nota) L'unità di alimentazione collegato a questo dispositivo deve soddisfare le condizioni riportate di seguito. - Tensione di uscita all'interno di 20,4 V a 26.4 V DC (Ripple P-P: 10 % o meno). - Alimentazione unità di alimentazione SELV (safety extra low voltage) / PELV (protected extra-low voltage) conforme alla Direttiva EMC e Direttiva Bassa tensione (nel caso In cui la Marcatura CE di conformità è richiesto). - Alimentazione unità di alimentazione conforme alla Direttiva Bassa tensione e con una potenza di 100 VA o meno - Alimentazione unità di alimentazione in uscita, tempo di mantenimento di 20 ms o più. - Alimentazione unità di alimentazione corrispondente alla CLASSE 2 (In causa C-TÜV CI Quotazione Marchio di conformità è richiesto). |
| Consumo di corrente : Alimentazione interna | 200 mA o meno (Nota) "Alimentazione interna" è il tipo di alimentazione di ingresso di sicurezza. Gli alimentatori per interni ed esterni, sono isolati. (Nota) L'unità di alimentazione collegato a questo dispositivo deve soddisfare le condizioni riportate di seguito. - Tensione di uscita all'interno di 20,4 V a 26.4 V DC (Ripple P-P: 10 % o meno). - Alimentazione unità di alimentazione SELV (safety extra low voltage) / PELV (protected extra-low voltage) conforme alla Direttiva EMC e Direttiva Bassa tensione (nel caso In cui la Marcatura CE di conformità è richiesto). - Alimentazione unità di alimentazione conforme alla Direttiva Bassa tensione e con una potenza di 100 VA o meno - Alimentazione unità di alimentazione in uscita, tempo di mantenimento di 20 ms o più. - Alimentazione unità di alimentazione corrispondente alla CLASSE 2 (In causa C-TÜV CI Quotazione Marchio di conformità è richiesto). |
| Consumo di corrente : Alimentazione esterna | 100 mA o meno (Nota) "Alimentazione esterna" è l'alimentazione per il controllo di uscita / uscita ausiliaria. Gli alimentatori per interni ed esterni, sono isolati. (Nota) L'unità di alimentazione collegato a questo dispositivo deve soddisfare le condizioni riportate di seguito. - Tensione di uscita all'interno di 20,4 V a 26.4 V DC (Ripple P-P: 10 % o meno). - Alimentazione unità di alimentazione SELV (safety extra low voltage) / PELV (protected extra-low voltage) conforme alla Direttiva EMC e Direttiva Bassa tensione (nel caso In cui la Marcatura CE di conformità è richiesto). - Alimentazione unità di alimentazione conforme alla Direttiva Bassa tensione e con una potenza di 100 VA o meno - Alimentazione unità di alimentazione in uscita, tempo di mantenimento di 20 ms o più. - Alimentazione unità di alimentazione corrispondente alla CLASSE 2 (In causa C-TÜV CI Quotazione Marchio di conformità è richiesto). |
| Di sicurezza in ingresso (IN1 a IN8) | 2 ingressi x 4, tensione Nominale: Stesso come la tensione di alimentazione interna |
| Di sicurezza in ingresso (IN1 a IN8) : il livello | Tensione in ingresso: 18 V Corrente di ingresso: 3,5 mA |
| Di sicurezza in ingresso (IN1 a IN8) : SPENTO livello | Tensione di ingresso: 5 V Corrente di ingresso: 1.0 mA |
| Di sicurezza in ingresso (IN1 a IN8) : corrente di ingresso Nominale | 5 mA ca. |
| Di sicurezza in ingresso (IN1 a IN8) : impedenza di Ingresso | 4.7 KΩ ca. |
| Di sicurezza in ingresso (IN1 a IN8) : Durata della rilevabile stato | 10 ms o più |
| Di sicurezza in ingresso (IN1 a IN8) : Durata del inosservabile stato OFF | 0,7 ms o meno |
| Uscita di controllo (OUT1 per OUT4) | PNP open collector con 2 uscite x 2 - Massima fonte di corrente: 300 mA / uscita - Tensione applicata: come la tensione di alimentazione esterna - Residuo tensione di alimentazione: da 2,5 V o meno - Corrente di dispersione: 100 µA o meno (Compresi alimentatore SPENTO) |
| Uscita di controllo (OUT1 per OUT4) : modalità di Uscita | Vero: False: OFF |
| Uscita di controllo (OUT1 per OUT4) : IN funzione di ritardo | Incorporate |
| Uscita di controllo (OUT1 per OUT4) : OFF delayfu nction | Incorporate |
| Uscita di controllo (OUT1 per OUT4) : protezione da Corto circuito | Incorporate |
| Uscita di controllo (OUT1 per OUT4) : tempo di Risposta | FUORI di risposta: 10 ms o meno Risposta: 100 ms o meno |
| Uscita ausiliaria(AUX1 per AUX4)(Non-uscita di sicurezza) | PNP open collector con 1 uscite x 4 - Massima fonte di corrente: 60 mA / uscita - Tensione applicata: come la tensione di alimentazione esterna - Residuo tensione di alimentazione: da 2,5 V o meno - Corrente di dispersione: 100 µA o meno (Compresi alimentatore SPENTO) |
| Uscita ausiliaria(AUX1 per AUX4)(Non-uscita di sicurezza) : modalità di Uscita (impostazioni di Fabbrica) | AUX1: logica Negativa di OUT1 / OUT2 (quando OUT1 / OUT2 è SPENTO) AUX2: logica Negativa di OUT3 / OUT4 (quando OUT3 / OUT4 è SPENTO) AUX3: Reset uscita di trigger (con reset release condizione di attesa) AUX4: il Blocco di uscita (blocco) |
| Uscita ausiliaria(AUX1 per AUX4)(Non-uscita di sicurezza) : modalità di Uscita (una Qualsiasi delle uscite ausiliarie possono essere personalizzati utilizzando il tool software) | A logica negativa di OUT1 / OUT2 (quando OUT1 / OUT2 è SPENTO) A logica negativa di OUT3 / OUT4 (quando OUT3 / OUT4 è SPENTO) Logica positiva di OUT1 / OUT2 (quando OUT1 / OUT2) Logica positiva di OUT3 / OUT4 (quando OUT3 / OUT4) Uscite A, B, C, e D della diagnosi, risultati di blocchi di ingresso (quando la logica è vera) Uscite e, F e G della logica interna del circuito di risultati diagnostici (quando la logica è vera) Reset uscita di trigger (con reset release condizione di attesa) Blocco di uscita (blocco) Lampada di Muting uscita (quando muting / override) Uscita Monitor in risposta a IN1 a IN8 (quando in ingresso) Nessuna uscita (normalmente SPENTO) |
| Uscita ausiliaria(AUX1 per AUX4)(Non-uscita di sicurezza) : protezione da Corto circuito | Incorporate |
| Uscita ausiliaria(AUX1 per AUX4)(Non-uscita di sicurezza) : tempo di Risposta | 10 ms o meno |
| Lampada di Muting uscita | Semiconductor foto MOS uscita a relè x 1 - Carico massimo di corrente: 60 mA - Tensione di alimentazione: Stesso come la tensione di alimentazione interna - Residuo tensione di alimentazione: da 2,5 V o meno - Corrente di dispersione: 100 µA o meno (Compresi alimentatore SPENTO) |
| Lampada di Muting output : modalità di Uscita | Quando muting / override |
| Lampada di Muting uscita : protezione da Corto circuito | Incorporate |
| Lampada di Muting uscita : tempo di Risposta | 10 ms o meno |
| Funzione di interblocco | Incorporate |
| Blocco funzione di rilascio | Incorporate |
| Funzione edm | Incorporate |
| La funzione di comunicazione (MODBUS RTU) | Interfaccia: RS-485 Protocollo: MODBUS RTU Massima distanza di trasmissione: 100 m328.084 ft Numero massimo di unità che possono essere collegati: 8 unità (schiavi) |
| La logica di funzione di selezione | N. 0: Personalizzazione di controllo N ° 1: in Generale di comando di arresto N. 2: muting Parallelo a controllo N. 3: muting Sequenziale a controllo N. 4: stop Parziale di controllo 1 N. 5: stop Parziale di controllo 2 N. 6: controllo a Due mani N. 7: O controllo N. 8: Operazione di selezione della modalità di controllo |
| La logica di impostazione della funzione | Modalità di ingresso, modalità di controllo, la modalità di uscita, la modalità di reset, ausiliari ou tput modalità |
| Grado di inquinamento | Due |
| L'eccesso di tensione di categoria | II |
| Altitudine di funzionamento | 2.000 m6561.680 fto meno (Nota) non usare o lasciare il dispositivo in un ambiente pressurizzato oltre la pressione atmosferica a livello del mare. |
| Il tempo di avvio dopo l'accensione | 2 sec. o meno |
| PFHD | 9.73 × 10-10 (Nota:il calcolo delle Probabilità di guasto pericoloso per ora) |
| MTTFD | Più di 100 anni (Nota:il tempo Medio prima di un guasto pericoloso (in anni)) |
| Resistenza ambientale:Grado di protezione | IP20 (IEC)(deve essere installato in un pannello di controllo con protectio n IP54 o superiore) |
| Temperatura ambiente | Da -10 a +55 ℃Da +14 a +131 ℉(Senza condensa o ghiaccio ammessi), di Stoccaggio: da -25 a +60 ℃Da -13 a +140 ℉ |
| L'umidità ambientale | 30% a 85% RH, Stoccaggio: da 30% a 85% RH |
| Resistenza ambientale:rigidità Dielettrica tensione | 1000 V in C.A. per un min. (Tutti gli ingressi collegati tramite la porta USB, tutti gli ingressi collegati insieme - porta RS-485, USB porta - porta RS-485, tra tutti i morsetti collegati insieme e di custodia, tutte le uscite collegate insieme - tutti gli ingressi collegati insieme, tutte le uscite collegate - porta USB, tutte le uscite collegate - porta RS-485) |
| Resistenza di isolamento | 20 MΩ o più, con 500 V DC megger (Tutti gli ingressi collegati tramite la porta USB, tutti gli ingressi collegati insieme - porta RS-485, USB porta - porta RS-485, tra tutti i morsetti collegati insieme e di custodia, tutte le uscite collegate insieme - tutti gli ingressi collegati insieme, tutte le uscite collegate - porta USB, tutte le uscite collegate - porta RS-485) |
| Resistenza alle vibrazioni | 5 a 8.4 la frequenza in Hz, 3.5 mm0.138 inmetà ampiezza, 8.4 a 150 Hz di frequenza, Accelerazione di 9,8 m/sDue(1 G), in X, Y e Z le indicazioni di due ore ciascuna (IEC / EN 60068-2-6) |
| Resistenza agli urti | 147 m/sDue(15 G / 11 ms in X, Y e Z indicazioni stradali per tre volte ciascuna (IEC / EN 60068-2-27) |
| Metodo di collegamento | Di ingresso / uscita e alimentazione: Rimovibile primavera gabbia termina l blocchi RS-485: Staccabile della primavera-gabbia morsettiera USB: mini-b maschio |
| Lunghezza del cavo | 100 m328.084 fto meno |
| Materiale | Unità principale contenitore: Policarbonato / ABS lega di polimero Contenitore: Policarbonato |
| Peso | Peso netto: 190 g circa. Peso lordo: 320 g circa. |
