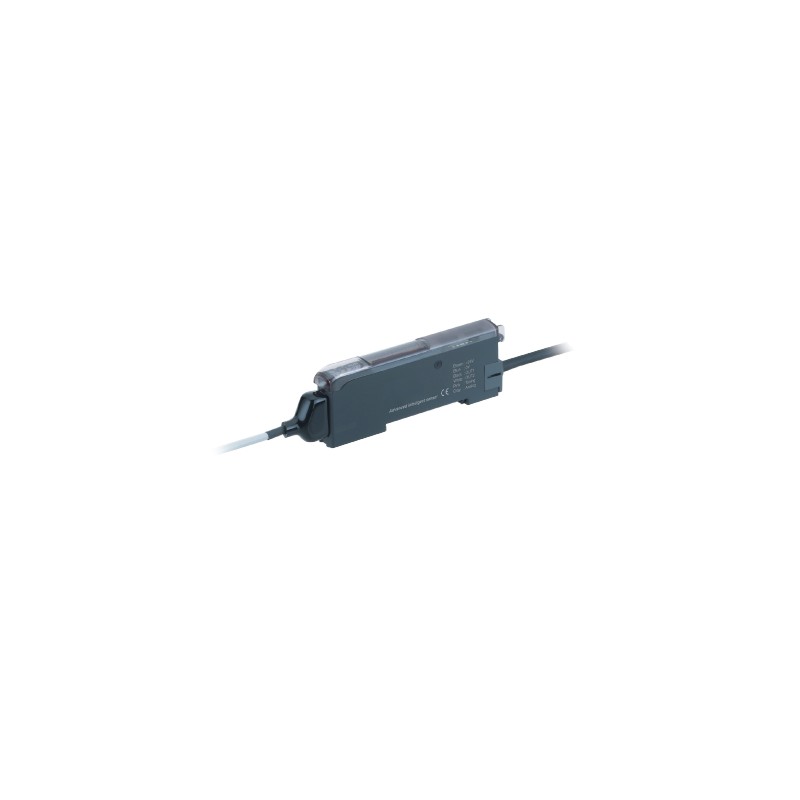

UEFS1C EFS1C EF-S1C PANASONIC Electro static sensore controller per la Serie EFS1, 1 x NPN, Analogico 1-5V, ..
UEFS1C
EFS1C
EF-S1C
PANASONIC
Electro static sensore controller per la Serie EFS1, 1 x NPN, Analogico 1-5V, 24V DC
Controller sensore elettrostatico, doppio display, uscita analogica
Ionizzatori - PANASONIC > Ionizzatori, sensori elettrostatici - PANASONIC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PANASONIC
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Numero prodotto | EF-S1C |
| Codice prodotto | EF-S1C |
| prodotto | Sensore elettrostatico |
| Dettagli | Controllore |
| Nome del prodotto | Sensore elettrostatico EF-S1 |
| Articolo | Indicazioni |
|---|---|
| Numero prodotto | EF-S1C |
| Codice prodotto | EF-S1C |
| Direttive conformi alla marcatura CE | Direttiva EMC, Direttiva RoHS |
| Temperatura | Da –10 a +55°C, da +14 a +131°F (non è consentita condensa di rugiada o ghiaccio), Conservazione: da –20 a +70°C – da 4 a +158°F |
| Umidità | Da 35 a 85% di umidità relativa, stoccaggio: da 35 a 85% di umidità relativa |
| materiale | Custodia: ABS resistente al calore, Coperchio della custodia: Policarbonato, Tasto modalità: Acrilico, Interruttore rotante: ABS resistente al calore |
| cavo | 0,2 mm2Cavo cabina a 6 fili, 2 m 6.562 piedi di lunghezza |
| peso | Peso netto: circa 65 g, Peso lordo: circa 110 g. |
| Testa sensore applicabile | EF-S1HS |
| Tensione di alimentazione | 24 V CC più o meno 10 % |
| Consumo di corrente | Funzionamento normale: 50 mA o meno, modalità ECO: 40 mA o meno |
| Intervallo di visualizzazione (modalità Intervallo) | Da –1.000 a 1.000 (modalità di portata più o meno 1 kV) Da –1.999 a 1.999 (più o meno2Modalità intervallo kV) (Nota) Il campo di visualizzazione (campo di misura) viene modificato automaticamente quando si modifica l'impostazione della distanza di misurazione sul controller. |
| Ripetibilità | più o meno 0,3% F.S. (Nota) F.S. è 2.000 V (da -1.000 V a 1.000 V) per la modalità di intervallo più o meno 1 kV e 4.000 V (da -2.000 V a 2.000 V) per la modalità più o meno2Modalità di intervallo kV. |
| Linearità | più o meno 0,5% F.S. (Nota) F.S. è 2.000 V (da -1.000 V a 1.000 V) per la modalità di intervallo più o meno 1 kV e 4.000 V (da -2.000 V a 2.000 V) per la modalità più o meno2Modalità di intervallo kV. (Nota) I valori indicati si riferiscono a quando il potenziale misurato è maggiore o minore200 V o meno nel modo di intervallo più o meno 1 kV e più o meno 400 V o meno nel modo più o meno2Modalità di intervallo kV. Se i potenziali misurati sono al di fuori di questi valori, i valori saranno uguali ai valori indicati più o meno il 5%. (Nota) Per soddisfare le specifiche di linearità dell'uscita analogica, non utilizzare l'uscita di giudizio. |
| Caratteristiche di temperatura | 0,05 % F.S./°C (Nota) F.S. è 2.000 V (da -1.000 V a 1.000 V) per la modalità di intervallo più o meno 1 kV e 4.000 V (da -2.000 V a 2.000 V) per la modalità più o meno2Modalità di intervallo kV. (Nota) I valori indicati si riferiscono a quando il potenziale misurato è maggiore o minore200 V o meno nel modo di intervallo più o meno 1 kV e più o meno 400 V o meno nel modo più o meno2Modalità di intervallo kV. Se i potenziali misurati sono al di fuori di questi valori, i valori saranno pari allo 0,5 %/°C dei valori indicati. |
| Versioni di prova (OUT 1, OUT 2) | Transistor a collettore aperto NPN • Corrente massima del pozzetto: 100 mA • Tensione applicata: 30 V CC o inferiore (tra l'uscita di prova e 0 V) • Tensione residua: 1,5 V o inferiore (a 100 mA di corrente di assorbimento) |
| Uscite di prova (OUT 1, OUT 2):Tempo di risposta | Metodo di commutazione 10 ms, 20 ms (STD), 100 ms, 200 ms, 400 ms, 800 ms |
| Uscite di giudizio (OUT 1, OUT 2):Funzionamento dell'uscita | OUT1: +Uscita di misura potenziale o uscita comparatore a finestra OUT2: –uscita di misura del potenziale o uscita di errore |
| Uscite di prova (OUT 1, OUT 2):P Protezione da cortocircuito | Registrato |
| Uscita analogica | Tensione analogica • Tensione di uscita: da 1 a 5 V • Impedenza di uscita: circa 100 Ohm (Nota) Per soddisfare le specifiche di linearità dell'uscita analogica, non utilizzare l'uscita di giudizio. |
| Uscita analogica: tempo di risposta | Metodo di commutazione 20 ms, 30 ms (STD), 110 ms, 210 ms, 410 ms, 810 ms |
| Ingresso temporizzazione / Ingresso regolazione 0 | Ingresso senza contatto NPN • Stato del segnale Alto: +V o aperto, Basso: da 0 a +2 V (corrente di alimentazione 0,5 mA o inferiore) • Impedenza di ingresso: circa 10 kOhm |
| Prolunga del cavo | È possibile un'estensione totale fino a 10 m 32.808 ft con 0,3 mm2o più. |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Datasheet 1: EFS1C - EFS1C | EF-S1C | 342 Kbytes |
|
