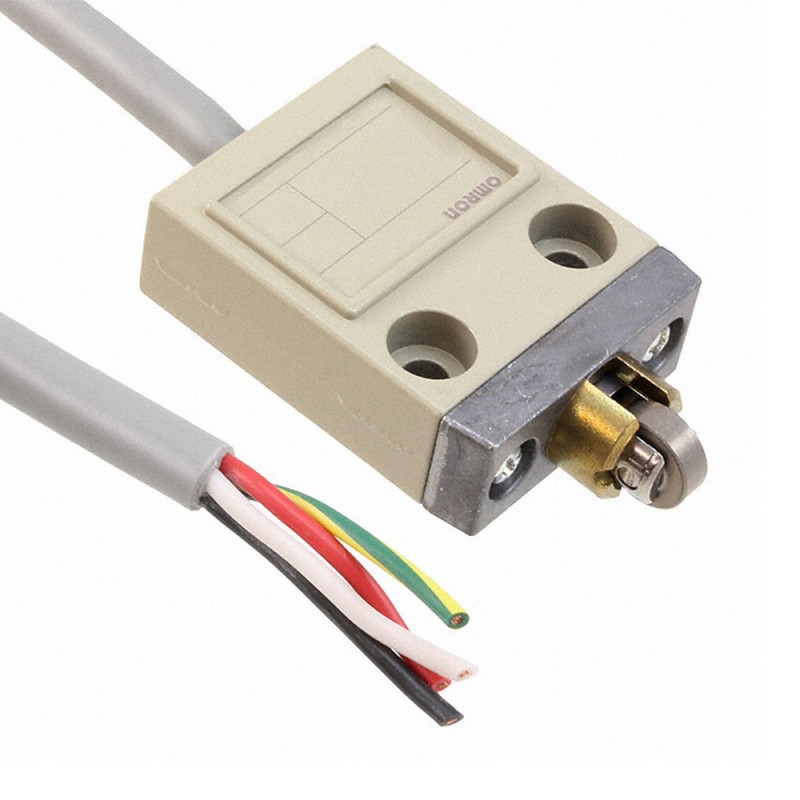

D4C-1203 D4CN1203R D4C1203 OMRON Sigillato Perno rullo ruotato di 90 ° Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D4C-1203 D4CN1203R D4C1203 OMRON Sigillato Perno rullo ruotato di 90 °

D4C-1203

D4CN1203R

D4C1203

OMRON

Sigillato Perno rullo ruotato di 90 °

Rotolo flat Watertle Embolo ruotato 90o

1 contatto in scambio 5 A/250 Vc.a., azion. pulsante e rotella trasversale, IP67, cavo 3 m

Maggiori dettagli


sensori > Interruttore

Interruttori fine corsa / Interruttori a pulsante > D4C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $111.99
Prezzo unitario: $111.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Formato piatto compatto da 16 mm
  • Robusta custodia in metallo
  • Modelli con connettore M12 o cavo VCTF resistenti agli oli

Caratteristiche ed info per ordinare

Ordering Information

Actuator type

Load range (VDC)1

Operation LED indicator

Connection method

Order code

0.8 W to 60 W max





No

Yes

Plunger


n

■

-

■

2

D4CC-3001

3 m

D4C-1201

-

■

■

D4CC-4001

3 m

D4C-3201

Sealed plunger


■

-

■

D4CC-3031

3 m

D4C-1231

-

■

■

D4CC-4031

3 m

D4C-3231

Plunger with M14 mounting


■

-

■

D4CC-3041

3 m

D4C-1241

-

■

■

D4CC-4041

3 m

D4C-3241

Roller plunger


■

-

■

D4CC-3002

3 m

D4C-1202

-

■

■

D4CC-4002

3 m

D4C-3202

Sealed roller plunger


■

-

■

D4CC-3032

3 m

D4C-1232

-

■

■

D4CC-4032

3 m

D4C-3232

Roller plunger with M14 mounting


■

-

■

D4CC-3042

3 m

D4C-1242

-

■

■

D4CC-4042

3 m

D4C-3242

Crossroller plunger


■

-

■

D4CC-3003

3 m

D4C-1203

-

■

■

D4CC-4003

3 m

D4C-3203

Sealed crossroller plunger


■

-

■

D4CC-3033

3 m

D4C-1233

-

■

■

D4CC-4033

3 m

D4C-3233

Crossroller plunger with M14 mounting


■

-

■

D4CC-3043

3 m

D4C-1243

-

■

■

D4CC-4043

3 m

D4C-3243

Roller lever


■

-

■

D4CC-3024

3 m

D4C-1220

-

■

■

D4CC-4024

3 m

D4C-3220

Coil spring


■

-

■

D4CC-3050

3 m

D4C-1250

-

■

■

D4CC-4050

3 m

D4C-3250

Specifications

Voltage and current rating

Model

Rated voltage

Rated current3

Non-inductive load

Inductive load

Inrush current

Applicable load range
(5 to 30 VDC)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

NC

NO

D4C-1☐☐☐

125 VAC

5 A

5 A

1.5 A

0.7 A

3 A

3 A

2.5 A

1.3 A

20 A max.

10 A max.

-

250 VAC

2 A

5 A

5 A

1 A

0.5 A

2 A

2 A

1.5 A

0.8 A

8 VDC

5 A

5 A

2 A

2 A

5 A

4 A

3 A

3 A

0.8 W to 60 W

14 VDC

5 A

5 A

2 A

2 A

4 A

4 A

3 A

3 A

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

125 VDC

0.4 A

0.4 A

0.05 A

0.05 A

0.4 A

0.4 A

0.05 A

0.05 A

-

250 VDC

0.2 A

0.2 A

0.03 A

0.03 A

0.2 A

0.2 A

0.03 A

0.03 A

D4C-3☐☐☐

30 VDC

2 A

4 A

4 A

2 A

2 A

3 A

3 A

3 A

3 A

0.8 W to 60 W

D4CC-3☐☐☐

D4CC-4☐☐☐

30 VDC

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

1 A

5 A max.

2.5 A max

0.8 W to 30 W

D4C-6☐☐☐

30 VDC

0.1 A

0.1 A

0.1 A

-

-

20 A max.

10 A max.

5 mW to 0.8 W

General specifications

Item

D4C-_ (cable types)

D4CC-_ (connector types)

Durability4

Mechanical

10,000,000 operations min

Electrical

200,000 operations min

Operating frequency

Mechanical

120 operations/min

Electrical

30 operations/min

LED indicator

D4C-3_, D4C-6_, D4CC-4_: Operation indicator (red)
Operation indicator turns OFF when the switch operates.5

Ambient temperature

Operating

-10 to 70°C (with no icing)

Degree of protection

IEC 60529: IP67

1.See specifications for details on max. current per rated voltage and load type. Micro load models with 5mW to 0.8W are available. For ordering refer to complete datasheet.

2.Pre-wired models with 30 cm PVC cable and M12 plug (pigtail) are available. Contact your OMRON representative.

3.For D4C- cable types these ratings are certified by TÜV Rheinland according to EN60947-5-1 (file no R9451333).

4.Values are acquired at 5 to 35°C operating temperature, 40% to 70% operating humidity.

5.Models where operation indicator turns ON when the switch operates are available by adding “-B” to the order code. Contact your OMRON representative for availability.


ETIM for 134461 Sensori (EC000030)
Caratteristica Valore
categoria di protezione antideflagrante per polvere (EF003998) senza
forma di costruzione della scatola (EF004008) cubo
indice di protezione (NEMA) (EF011959) altro
rivestimento scatola (EF001601) altro
grado di protezione (IP) (EF005474) IP67
allineamento dell'elemento di azionamento (EF008793) punteria a rullo trasversale
tipo di elemento di azionamento (EF006976) pulsante a rotella
tipo di interfaccia per comunicazione sicura (EF003956) senza
tipo di collegamento elettrico (EF003961) con cavo preconfezionato
tipo di interfaccia (EF006977) senza
funzione di commutazione (EF000189) organo di comando a scatto rapido
materiale della scatola (EF001596) metallo
categoria di protezione antideflagrante per gas (EF003997) senza
funzione di commutazione a bloccaggio (EF007447) No
con indicatore di stato (EF001602) No
adatto per funzioni di sicurezza (EF001597) No
apertura forzata (EF006694) No
uscita elettronica (EF006987) No
numero di contatti invertitori (EF008257) 1
numero di contatti di chiusura (EF008256) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 2 A
corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) 0.4 A
numero di contatti ausiliari di sicurezza (EF006940) 0
corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) 2 A
corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) 0.2 A
numero di contatti di riposo (EF008255) 0
corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) 5 A
larghezza del sensore (EF007094) 40 mm
altezza del sensore (EF007283) 67 mm
lunghezza del sensore (EF007334) 16 mm
temperatura ambiente durante il funzionamento (EF007515) -10 °C

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
D4C-1203 D4C1203 D4CN1203R c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf 2 Mbytes D4C-1203 D4C1203 D4CN1203R c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf
D4C-1203 D4C1203 D4CN1203R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf 2 Mbytes D4C-1203 D4C1203 D4CN1203R c01e_d4c_compact_limit_switch_in_metal_housing_datasheet_en.pdf
