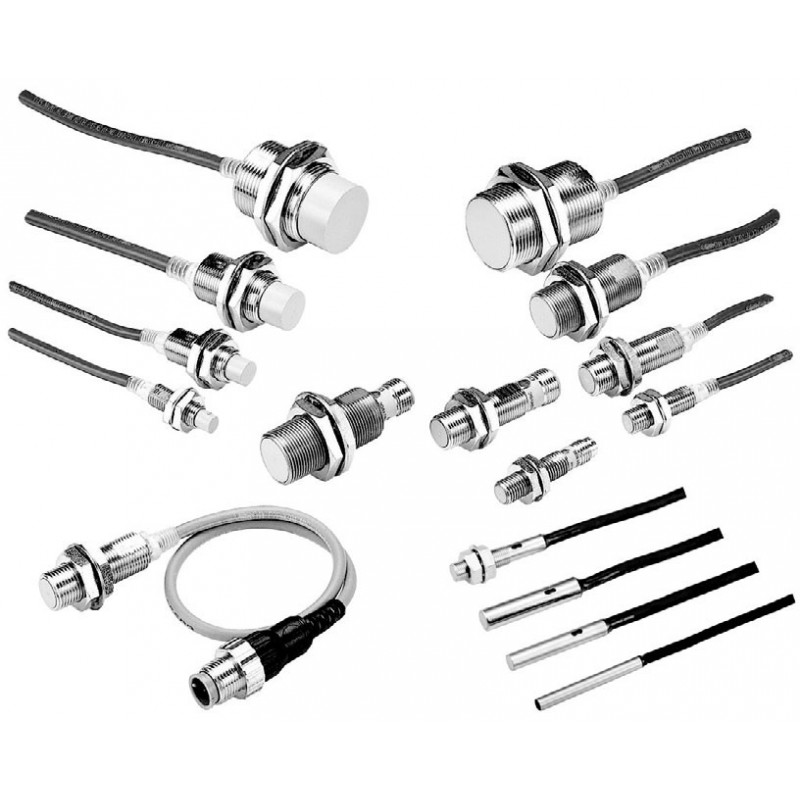

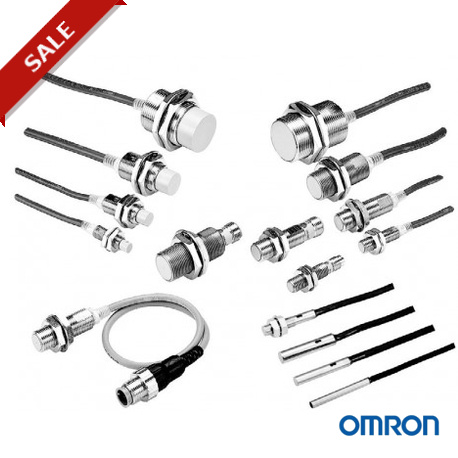

E2E-CR8C1 103844 OMRON Proximity sensor, inductive, 4mm dia, shielded, 0.8mm, DC, 3-wire, NPN-NO, 2m cable

Sensori di prossimità cilindrici miniaturizzati
E2E
Elevate prestazioni in dimensioni ridotte
• Modelli con connettore M8 e precablati.
• 4 mm. 5,4 mm e dimensioni M5.
• Frequenza di azionamento fino a 3 kHz.
Modelli disponibili
Formato Distanza di rilevamento
Collegamento Materiale della custodia
Uscita Modo di funzionamento
NA
Modo di funzionamento NC
Ø 4 mm Con schermatura
0,8 mm Precablato Ottone PNP E2E-CR8C1 E2E-CR8C2
NPN E2E-CR8C1 E2E-CR8C2
Connettore M8 PNP E2E-CR8C1-M5 E2E-CR8C2-M5
NPN E2E-CR8C1-M5 E2E-CR8C2-M5
M5 1 mm Precablato PNP E2E-X1B1 E2E-X1B2
NPN E2E-X1C1 E2E-X1C2
Connettore M8 PNP E2E-X1B1-M5 E2E-X1B2-M5
NPN E2E-X1C1-M5 E2E-X1C2-M5
Ø 5,4 mm Precablato PNP E2E-C1B1 E2E-C1B2
NPN E2E-C1C1 E2E-C1C2
Modelli in c.c. a 3 fili E2E-C@C@/B@, E2E-X1C@/B@
Formato Ø4 M5 Ø5,4
Tipo Schermato
Modello E2E-CR8C@/B@ E2E-X1C@/B@ E2E-C1C@/B@
Distanza di rilevamento 0,8 mm ±15% 1 mm ±15% Distanza impostata 0 … 0,5 mm 0 … 0,7 mm Isteresi 15% max. della distanza di rilevamento
Oggetto rilevato Metallo ferroso (la distanza di rilevamento si riduce con metalli non ferrosi, fare riferimento alla sezione
Curve caratteristiche).
Oggetto standard rilevato Ferro: 5 x 5 x 1 mm
Tempo di risposta (nota) 3 kHz
Tensione di alimentazione
(campo tensione di fuzionamento)
12 ... 24 Vc.c. (10 ... 30 Vc.c.), ondulazione residua (p-p): 10% max.
Assorbimento 17 mA max.
Uscita di controllo Corrente di carico Uscita a collettore aperto, 100 mA max. (30 Vc.c. max.)
Tensione residua 2 V max.(corrente di carico: 100 mA, lunghezza cavo: 2 m)
Spia spia di funzionamento (LED rosso)
Modo di funzionamento (con oggetto da rilevare in avvicinamento)
Modelli E1 C1: NA Modelli C2/-B2: NC
Per informazioni dettagliate, consultare i diagrammi di riferimento.
Circuiti di protezione Contro inversioni di polarità dell’alimentazione, soppressore di sovracorrente Temperatura ambiente Funzionamento e stoccaggio: –25°C ... 70°C (senza formazione di ghiaccio o condensa) Umidità relativa Funzionamento e stoccaggio: 35% … 95%
Scostamento alle variazioni di temperatura ±15% max. di distanza di rilevamento a 23°C nel campo di temperatura –25°C ... 70°C Scostamento alle variazioni di tensione ±2,5% max. della distanza di rilevamento nel campo della tensione nominale ±15% Resistenza di isolamento 50 MΩ min. (a 500 Vc.c.) tra le parti sotto carico e la custodia
Rigidità dielettrica 500 Vc.a. a 50/60 Hz per 1 minuto tra parti sotto carico e custodia
Resistenza alle vibrazioni 10 ... 55 Hz, 1,5 mm in doppia ampiezza nelle direzioni X, Y e Z per 2 ore
