CK3W-CAED03A
CK3W0010D
CK3WCAED03A
OMRON
1
OMRON sta effettuando un investimento significativo nel proprio centro di distribuzione a Den Bosch, nei Paesi Bassi, per garantire maggiore flessibilità e affidabilità nelle consegne. Il passaggio alle nuove strutture inizierà la settimana del 10 giugno 2024. Da quella data in poi, le operazioni di magazzino verranno temporaneamente sospese per una settimana per facilitare il trasloco. Prevedono un periodo di accelerazione di quattro settimane a partire da lunedì 17 giugno 2024, durante il quale i tempi di consegna saranno più lunghi del solito.

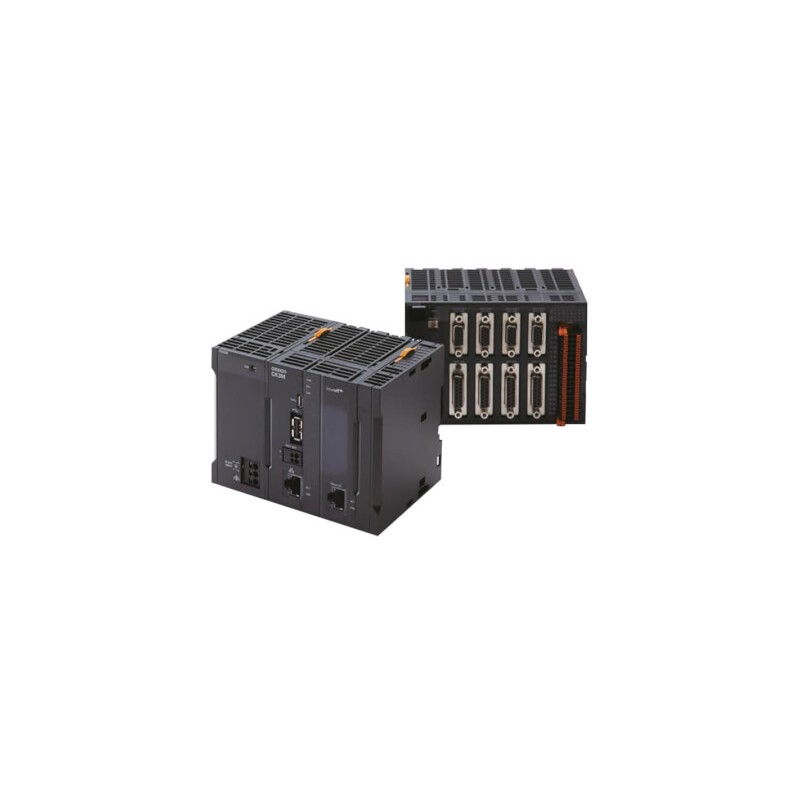

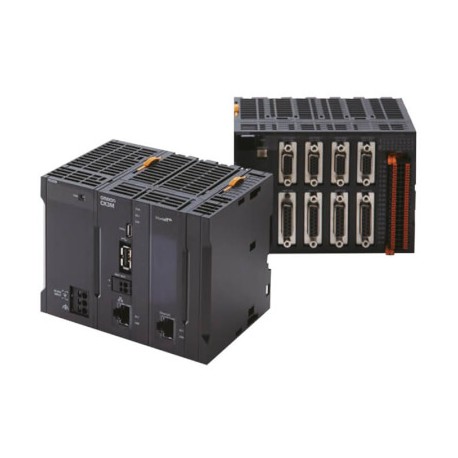

CK3W cavo dedicato per il Digitale Encoder in Quadratura. Lunghezza 3 m
CK3W cavo Dedicato per il Digitale Encoder in Quadratura (3.0 m)
Integrated Automation > Controller multiasse CK3M
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Design modulare
Il design modulare permette di combinare liberamente il CK3M anche con due unità di interfaccia assiali per una vasta gamma di applicazioni.
Power PMAC IDE (Integrated Development Environment)
Grazie alla gestione delle matrici e alla conversione spaziale, è possibile controllare meccaniche complesse. Applicazioni speciali, come ad esempio il posizionamento degli specchi del telescopio Hexapod, possono essere facilmente implementate tramite la funzionalità di gestione cinematica.
Interprete G-code standard RS-274. Routine scritte dall'utente per l'implementazione personalizzata dei codici G, M, T e D. Flessibilità di adattamento della sintassi e di lavorazione in combinazione con qualsiasi software CAD/CAM.
Compensazione del diametro e della forma dell'utensile, abbinando il punto di taglio esattamente come specificato nel G-code.
Il processore veloce è in grado di gestire oltre 10.000 blocchi al secondo e fino a 1 Gb di programmi.
Per rimuovere l'utensile dall'area di taglio, è possibile invertire il percorso.
Le istruzioni del buffer vengono analizzate in anticipo e i movimenti sono sottoposti a blending e ottimizzati quanto a velocità e accelerazione per migliorare le prestazioni.
Gli utensili con una direzione di taglio richiedono il posizionamento del percorso tangente.
Product name | Memory capacity | EtherCAT® port | Max. no. of controlled axes via EtherCAT® port | Expansion | Order code |
---|---|---|---|---|---|
CK3M-CPU1⬜1 CPU Unit 2 The end cover unit CK3W-TER11 is included with the CPU unit. | RAM: 1 GB Built-In flash memory: 1 GB | None | – | Up to two axial interface units can be connected Expansion units can be connected | CK3M-CPU101 |
EtherCAT®: 1 port (DC sync) | 4 | CK3M-CPU111 | |||
8 | CK3M-CPU121 |
Product name | Amplifier interface | Pulse output | Encoder interface | Output type | Order code |
---|---|---|---|---|---|
Axial Interface Unit for CK3M-CPU1⬜1 | DA output (Filtered PWM) | Method: Pulse + directionor phase difference Type: Line driver | Pulse encoder Serial encoder | NPN type | CK3W-AX1414N |
DA output (True DAC) | CK3W-AX1515N | ||||
DA output (Filtered PWM) | PNP type | CK3W-AX1414P | |||
DA output (True DAC) | CK3W-AX1515P |
Product name | Specifications | Order code |
---|---|---|
Power Supply Unit for CK3M-CPU1⬜1 | Rated output voltage: 5 VDC, maximum outputcurrent: 8 A | CK3W-PD048 |
Item | Specifications | Order code |
---|---|---|
EtherCAT junction slaves | 3 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.08 A | GX-JC03 |
6 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.17 A | GX-JC06 | |
USB memory | 2 GB | FZ-MEM2G |
8 GB | FZ-MEM8G | |
End cover | End cover for CK3M CPU unit (Provided withthe CPU unit) | CK3W-TER01 |
DIN track | Length: 0.5 m; height: 7.3 mm | PFP-50N |
Length: 1 m; height: 7.3 mm | PFP-100N | |
Length: 1 m; height: 16 mm | PFP-100N2 | |
End plate to secure the unitson the DIN rail | PFP-M (2 pcs) |
Item | Description |
---|---|
Power PMAC IDE 2 Power PMAC IDE version 4.0or higher is needed. | This computer software is used to configurethe controller, create user programs and debug programs. Thisis a free software, contact your OMRON representative for informationon how to procure. |
Power PMAC-NC16 SDK | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you want to customize the HMI screen. The productcontains extension source codes used for customization. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
Power PMAC-NC16 Runtime | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you do not customize the HMI screen. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
EC Engineer | This computer software is used to configureand monitor the EtherCAT network by using the controller as theEtherCAT master. This is a free software, contact your OMRONrepresentative for information on how to procure. |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGO OMRON IT.pdf | 90 Mbytes | |
CK3W-CAED03A CK3WCAED03A CK3W0010D r196_ck3m_brochure_en.pdf | 2 Mbytes | |
CK3W-CAED03A CK3WCAED03A CK3W0010D ck3m_cpu_datasheet_en.pdf | 4 Mbytes |
