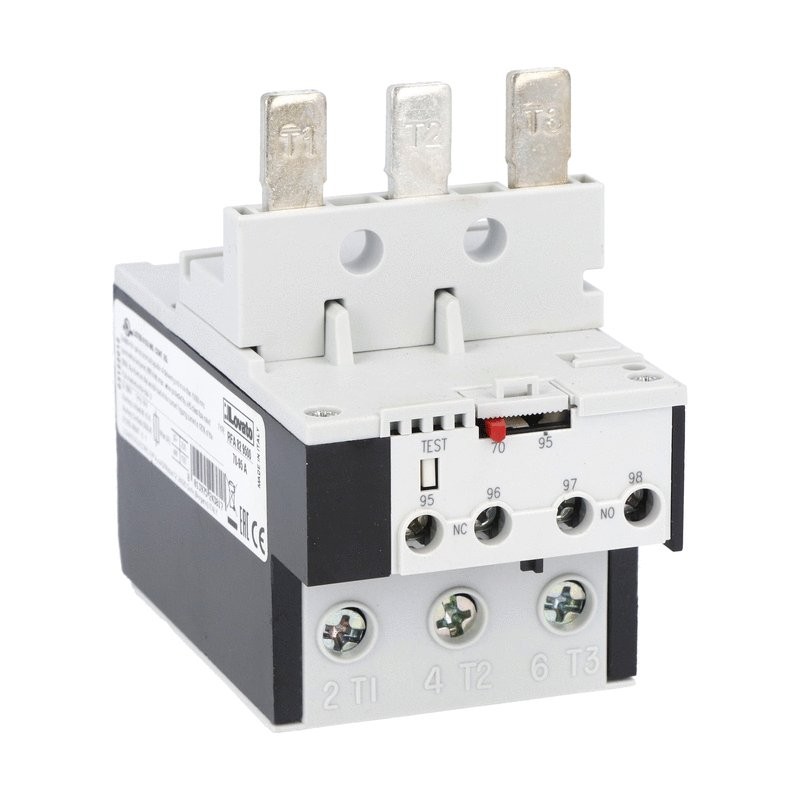

RFA829500 LOVATO ESIMO. RELÈ DI SOVRACCARICO 70-95A BF94 AUT PS
RFA829500
LOVATO ELECTRIC
ESIMO. RELÈ DI SOVRACCARICO 70-95A BF94 AUT PS
RELÈ DI PROTEZIONE MOTORE, GUASTO DI FASE / SENSIBILE MONOFASE. TRE POLI (TRIFASE), RESET AUTOMATICO. MONTAGGIO DIRETTO SU CONTATTORI BF40 - BF94, 70...95A
Relè di protezione motore - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice d'ordine | RFA829500 |
| Peso [g] | 379 |
| Unità di imballaggio | 1 |
| Quantità di ordine multi-pack | 1 |
| Dimensioni imballo [mm] | 097X065X090 |
| Volume [cm³] | 567.45 |
| Codice a barre [EAN13] | 8013975243817 |
| Codice HS | 85364900 |
Culus
Interfaccia di amministrazione di Exchange
Ccc
IEC/IT 60947-1
IEC/IT 60947-4-1
UL508
CSA C22.2 n. 14
| Designazione del prodotto | RFA110 · | |||
| Designazione del tipo di prodotto | Relè di protezione motore | |||
| Caratteristiche generali | ||||
| Numero di poli | Nr. | 3 | ||
| Categoria di sovratensione | Iii | |||
| Grado di inquinamento | 3 | |||
| Grado IP anteriore | IP20 | |||
| Tipo di rilascio | Termico | |||
| Fusibile di protezione | ||||
| gG (IEC) | A | 200 | ||
| aM (IEC) | A | 100 | ||
| K5 (UL) | A | 350 | ||
| Rilevamento dei guasti di fase | Sì | |||
| Modalità di ripristino | Automatico | |||
| Caratteristiche del circuito di potenza | ||||
| Tensione nominale di isolamento Ui IEC/EN | V | 690 | ||
| Tensione nominale di resistenza agli impulsi Uimp | Kv | 8 | ||
| Tensione nominale di esercizio | V | 690 | ||
| Frequenza operativa | ||||
| Minimo | Hz | 0 | ||
| Max | Hz | 400 | ||
| Corrente operativa Ie | ||||
| Corrente operativa min | A | 70 | ||
| Corrente di funzionamento max | A | 95 | ||
| Classe di inciampo | 10A | |||
| Pulsante Test | Sì | |||
| Indicatore di viaggio | Sì | |||
| Terminali | ||||
| digitare | Morsetto a giogo | |||
| vite | M5 | |||
| Larghezza | millimetro | 9 | ||
| strumento | Phillips 2 · | |||
| Coppia di serraggio per terminali | ||||
| Minimo | Nm | 3.9 | ||
| Max | Nm | 3.9 | ||
| Minimo | Ibin · | 2.88 | ||
| Max | Ibin · | 2.88 | ||
| Sezione conduttore | ||||
| AWG/kcmil max | 2 | |||
| Caratteristiche del circuito ausiliario | ||||
| Contatti ausiliari | ||||
| NO | Nr. | 1 | ||
| Nc | Nr. | 1 | ||
| Tensione di isolamento nominale ausiliaria Ui IEC/EN | V | 690 | ||
| Tensione di resistenza all'impulso nominale ausiliaria Uimp | Kv | 6 | ||
| Tensione nominale di esercizio ausiliaria | V | 690 | ||
| Corrente di funzionamento AC15 | ||||
| 145 | A | 1.5 | ||
| 120V | A | 1.5 | ||
| 240V | A | 0.75 | ||
| IEC Corrente termica convenzionale ad aria libera Ith | A | 10 | ||
| Terminali | ||||
| Tipo di circuito ausiliario | vite e rondella | |||
| Vite del circuito ausiliario | M3,5 · | |||
| Larghezza del circuito ausiliario | millimetro | 8 | ||
| Strumento del circuito ausiliario | Phillips 1 · | |||
| Sezione conduttore | ||||
| Circuito ausiliario Flessibile senza ansa max | mm² | 2.5 | ||
| Circuito ausiliario Flexible c/w lug max | mm² | 2.5 | ||
| Coppia di serraggio per terminali | ||||
| Circuito ausiliario min | Nm | 1 | ||
| Circuito ausiliario max | Nm | 1 | ||
| Circuito ausiliario min | Ibin · | 0.74 | ||
| Circuito ausiliario max | Ibin · | 0.74 | ||
| Designazione UL/CSA e IEC/EN 60947-5-1 | C300-R300 · | |||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Minimo | °C | -20 | ||
| Max | °C | 55 | ||
| Temperatura di stoccaggio | ||||
| Minimo | °C | -55 | ||
| Max | °C | 80 | ||
| Temperatura di compensazione | ||||
| Minimo | °C | -15 | ||
| Max | °C | 55 | ||
| Altitudine massima | m | 3000 | ||
| Caratteristiche meccaniche | ||||
| Posizione operativa | ||||
| normale | Pianta verticale | |||
| ammissibile | ±30° | |||
| Peso | g | 365 | ||
| Dati tecnici UL | ||||
| Corrente a pieno carico (FLA) per motore CA trifase | ||||
| a 480V | A | 95 | ||
| a 600V | A | 95 | ||
| Classificazione ETIM | ||||
| ETIM 8,0 | EC000106 - Relè di sovraccarico termico | |||
